Многофазная реализация КИХ-блока интерполяции
Этот пример показывает базовую многофазную реализацию повышающей дискретизации использования блока FIR Interpolation и КИХ, фильтрующего как базовые блоки. Модель сравнивает выход блока FIR Interpolation с выходом многофазной структуры интерполяции. Блок Time Scope сравнивает эти два выходных параметров.
Откройте модель.

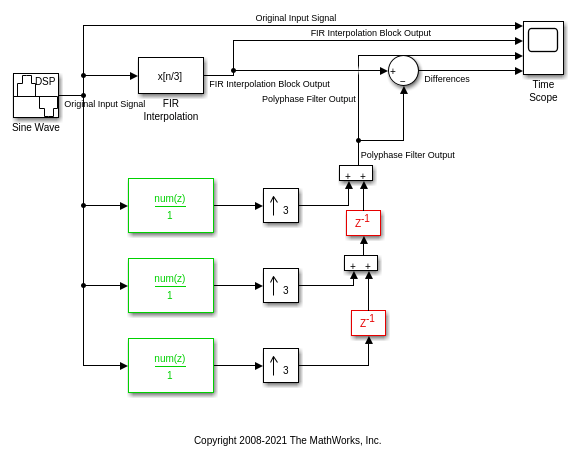

Модель имеет две ветви. Первая ветвь содержит блок FIR Interpolation. Вторая ветвь содержит многофазную структуру интерполяции. Для получения дополнительной информации о деривации этой структуры смотрите раздел Algorithms на странице блока FIR Interpolation.

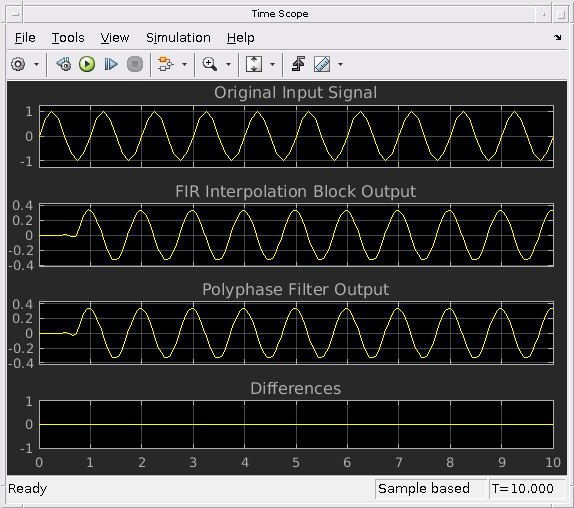

Запустите модель и просмотрите результаты на осциллографе. Первый сигнал на осциллографе является исходным синусоидальным сигналом. Вторыми и третьими сигналами на осциллографе являются выходные параметры блока FIR Interpolation и многофазной структуры, соответственно. Последний сигнал на осциллографе показывает, что ошибка между двумя интерполированными выходными параметрами очень мала, почти обнулите. Эта незначительная ошибка подтверждает базовую многофазную реализацию блока FIR Interpolation.
Смотрите также
Блоки
- Sine Wave | FIR Interpolation | Time Scope | Discrete FIR Filter (Simulink) | Delay (Simulink) | Upsample
