spectrumoptions

Опция установлена для spectrumplot

свернуть все на странице

Синтаксис

opt = spectrumoptions
opt = spectrumoptions('identpref')

Описание

пример

opt = spectrumoptions создает набор опции по умолчанию для spectrumplot. Используйте запись через точку, чтобы настроить набор опции в случае необходимости.

пример

opt = spectrumoptions('identpref') инициализирует опции графика настройками System Identification Toolbox™. Используйте этот синтаксис, чтобы изменить несколько опций графика, но в противном случае использовать ваши настройки тулбокса.

Примеры

свернуть все

Скрипт Open Live Script

Задайте опции графика.

plot_options = spectrumoptions;
plot_options.FreqUnits = 'Hz';
plot_options.FreqScale = 'linear';
plot_options.Xlim = {[0 20]};
plot_options.MagUnits = 'abs';

Оцените AR модель.

load iddata9 z9
sys = ar(z9,4);

Постройте выходной спектр для модели.

spectrumplot(sys,plot_options);

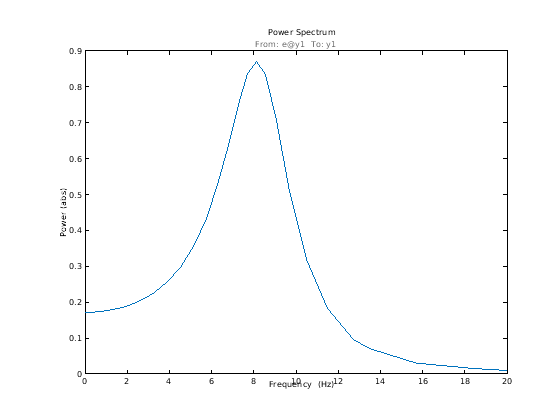

Figure contains an axes object. The axes object with title From: e@y1 To: y1 contains an object of type line. This object represents sys.

Скрипт Open Live Script
opt = spectrumoptions('identpref');

Выходные аргументы

свернуть все

Набор опции, содержащий заданные опции для spectrumplot.

Поле Описание

TitlexlabelYLabel

Текст и стиль для меток осей и заголовка графика в виде массива структур со следующими полями:

  • String — Заголовок и текст метки осей в виде вектора символов.

    Title по умолчанию: 'Power Spectrum'

    XLabel по умолчанию: 'Frequency'

    YLabel по умолчанию: 'Power'

  • FontSize — Размер шрифта в виде типа данных scalar.
    Значение по умолчанию: 8

  • FontWeight — Толщина текста в виде одного из следующих значений: 'Normal' | 'Bold'
    Значение по умолчанию: 'Normal'

  • Font Angle — Угол текстового символа в виде одного из следующих значений: 'Normal' | 'Italic'
    Значение по умолчанию: 'Normal'

  • Color — Цвет текста в виде вектора из значений RGB между 0 к 1.
    Значение по умолчанию: [0,0,0]

  • Interpreter — Интерпретация текстовых символов в виде одного из следующих значений: 'tex' | 'latex'| 'none'
    Значение по умолчанию: 'tex'

TickLabel

Стиль метки в виде галочки в виде массива структур со следующими полями:

  • FontSize — Размер шрифта в виде типа данных scalar.
    Значение по умолчанию: 8

  • FontWeight — Толщина текста в виде одного из следующих значений: 'Normal' | 'Bold'
    Значение по умолчанию: 'Normal'

  • Font Angle — Угол текстового символа в виде одного из следующих значений: 'Normal' | 'Italic'
    Значение по умолчанию: 'Normal'

  • Color — Цвет текста в виде вектора из значений RGB между 0 к 1 | вектор символов названия цвета | 'none'. Например, для желтого цвета, задайте как одно из следующего: [1 1 0], 'yellow', или 'y'.
    Значение по умолчанию: [0,0,0]

Grid

Покажите или скройте сетку в виде одного из следующих значений: 'off' | 'on'

Значение по умолчанию: 'off'

GridColor

Цвет линий сетки в виде одного из следующего: вектор из значений RGB в области значений [0,1] | вектор символов названия цвета | 'none'. Например, для желтого цвета, задайте как одно из следующего: [1 1 0], 'yellow', или 'y'.

Значение по умолчанию: [0.15,0.15,0.15]

XLimMode, YLimMode

Оси ограничивают режимы в виде одного из следующих значений:

  • 'auto' — Пределы осей основаны на отображенных на графике данных

  • 'manual' — Значения явным образом установлены с Xlimylim

Значение по умолчанию: 'auto'

XLimylim Оси ограничивают в виде массива формы [min,max]
IOGrouping

Группировка пар ввода - вывода в графике в виде одного из следующих значений: 'none' | 'inputs'| 'outputs'|'all'

Значение по умолчанию: 'none'

InputLabels, OutputLabels

Стили метки ввода и вывода в виде массива структур со следующими полями:

  • FontSize — Размер шрифта в виде типа данных scalar.
    Значение по умолчанию: 8

  • FontWeight — Толщина текста в виде одного из следующих значений: 'Normal' | 'Bold'
    Значение по умолчанию: 'Normal'

  • Font Angle — Угол текстового символа в виде одного из следующих значений: 'Normal' | 'Italic'
    Значение по умолчанию: 'Normal'

  • Color — Цвет текста в виде вектора из значений RGB между 0 к 1 | вектор символов названия цвета | 'none'. Например, для желтого цвета, задайте как одно из следующего: [1 1 0], 'yellow', или 'y'.
    Значение по умолчанию: [0.4,0.4,0.4]

  • Interpreter — Интерпретация текстовых символов в виде одного из следующих значений: 'tex' | 'latex'| 'none'
    Значение по умолчанию: 'tex'

InputVisible, OutputVisible

Видимость графиков входного и выходного каналов в виде одного из следующих значений: 'off' | 'on'

Значение по умолчанию: 'on'

ConfidenceRegionNumberSD

Количество стандартных отклонений, чтобы использовать, чтобы построить область доверия ответа.

Значение по умолчанию: 1

FreqUnits

Единицы частоты в виде одного из следующих значений:

  • 'Hz'

  • 'rad/second'

  • 'rpm'

  • 'kHz'

  • 'MHz'

  • 'GHz'

  • 'rad/nanosecond'

  • 'rad/microsecond'

  • 'rad/millisecond'

  • 'rad/minute'

  • 'rad/hour'

  • 'rad/day'

  • 'rad/week'

  • 'rad/month'

  • 'rad/year'

  • 'cycles/nanosecond'

  • 'cycles/microsecond'

  • 'cycles/millisecond'

  • 'cycles/hour'

  • 'cycles/day'

  • 'cycles/week'

  • 'cycles/month'

  • 'cycles/year'

Значение по умолчанию: 'rad/s'

Можно также задать 'auto', который использует единицы частоты rad/TimeUnit относительно модулей системного времени, заданных в TimeUnit свойство. Для нескольких систем с различными единицами измерения времени используются модули первой системы.

FreqScale

Шкала частоты в виде одного из следующих значений: 'linear' | 'log'

Значение по умолчанию: 'log'

MagUnits

Единицы величины в виде одного из следующих значений: 'dB' | 'abs'

Значение по умолчанию: 'dB'

MagScale

Шкала величины в виде одного из следующих значений: 'linear' | 'log'

Значение по умолчанию: 'linear'

MagLowerLimMode

Включает более низкий предел величины в виде одного из следующих значений: 'auto' | 'manual'

Значение по умолчанию: 'auto'

MagLowerLimБолее низкий предел величины в виде типа данных double.

Смотрите также

| | |

Представленный в R2012a
