invert
Инвертируйте геометрическое преобразование
Синтаксис
Описание
Примеры
Инвертируйте 2D вращение

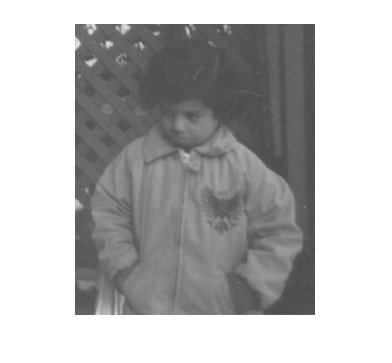

Считайте и отобразите изображение.
I = imread('pout.tif');
imshow(I)
Создайте affine2d объект, который задает 30 степеней по часовой стрелке вращение вокруг источника. Просмотрите матрицу преобразования, сохраненную в T свойство.
theta = 30; tform = affine2d([cosd(theta) sind(theta) 0; -sind(theta) cosd(theta) 0; 0 0 1]); tform.T
ans = 3×3
0.8660 0.5000 0
-0.5000 0.8660 0
0 0 1.0000
Примените прямое геометрическое преобразование, tform, к изображению. Отобразите вращаемое изображение.
J = imwarp(I,tform); imshow(J)
Инвертируйте геометрическое преобразование. Результатом является новый affine2d объект, который представляет 30 вращений степени в направлении против часовой стрелки.
invtform = invert(tform); invtform.T
ans = 3×3
0.8660 -0.5000 0
0.5000 0.8660 0
0 0 1.0000

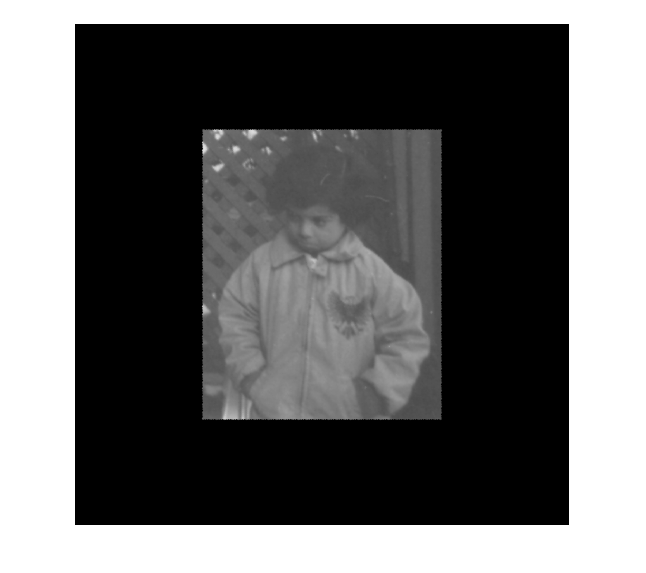

Примените обратное геометрическое преобразование, invtform, к вращаемому изображению J. Итоговое изображение, K, имеет тот же размер, форму и ориентацию как оригинальное изображение. Черное дополнение вокруг изображения следует из этих двух преобразований.
K = imwarp(J,invtform); imshow(K)
