imoverlay
Запишите бинарную маску в 2D изображение
Описание
Примеры

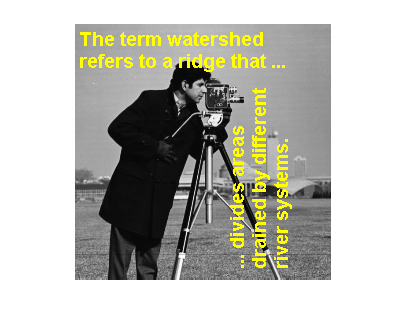

Запишите бинарное изображение в полутоновое изображение
Считайте полутоновое изображение в рабочую область.
A = imread('cameraman.tif');Считайте бинарное изображение в рабочую область.
BW = imread('text.png');Запишите бинарное изображение в полутоновое изображение, задав цвет, который будет использоваться для бинарной маски.
B = imoverlay(A,BW,'yellow');Отобразите результат.
imshow(B)

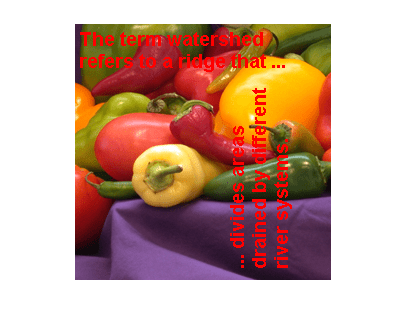

Запишите бинарное изображение в изображение RGB
Считайте изображение RGB в рабочую область.
RGB = imread('peppers.png');Считайте бинарное изображение в рабочую область.
BW = imread('text.png');Обрежьте изображение RGB, чтобы сделать его тем же размером как бинарная маска.
RGB_cropped = imcrop(RGB,[64,128,255,255]);
Запишите бинарное изображение в обрезанное изображение RGB, выбрав цвет, который будет использоваться.
B = imoverlay(RGB_cropped,BW,'red');Отобразите результат.
figure imshow(B)
Входные параметры
A — Введите изображение
2D полутоновое изображение | 2D изображение RGB
Введите изображение в виде 2D полутонового изображения или 2D изображение RGB.
Типы данных: single | double | int16 | uint8 | uint16 | logical
BW — Рисунок маски
2D бинарная матрица | 2D числовая матрица
Рисунок маски, заданная 2D бинарная матрица или 2D числовая матрица одного размера с первыми двумя размерностями изображения A.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical
color — Цвет используется для наложения
"yellow" (значение по умолчанию) | триплет RGB | название цвета | короткое название цвета
Цвет, используемый для наложения в виде триплета RGB, названия цвета или короткого названия цвета.
Можно задать любой цвет с помощью триплета RGB. Триплет RGB является вектором-строкой с 3 элементами, элементы которого задают интенсивность красных, зеленых, и синих компонентов цвета. Интенсивность должна быть в области значений [0,1].
Можно задать некоторые простые цвета по наименованию как строковый скаляр или вектор символов. Эта таблица приводит опции именованного цвета и эквивалентные триплеты RGB.
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
Вот триплеты RGB для цветов по умолчанию что MATLAB® использование во многих типах графиков.
| Триплет RGB | Внешний вид |
|---|---|
[0 0.4470 0.7410] |
|
[0.8500 0.3250 0.0980] |
|
[0.9290 0.6940 0.1250] |
|
[0.4940 0.1840 0.5560] |
|
[0.4660 0.6740 0.1880] |
|
[0.3010 0.7450 0.9330] |
|
[0.6350 0.0780 0.1840] |
|
Пример: 'r'
Пример: 'green'
Пример: [0 0.4470 0.7410]
