lteEqualizeZF

Обеспечивающая нуль эквализация

Описание

пример

[out,csi] = lteEqualizeZF(rxgrid,channelest) возвращает компенсируемые данные в многомерном массиве, out, путем применения эквализации принуждения нуля MIMO к сетке ресурса принятых данных в матричном rxgrid, использование информации о канале в channelest введите матрицу.

Для каждого элемента ресурса функция вычисляет псевдоинверсию канала и компенсирует соответствующий полученный сигнал.

В качестве альтернативы channelest введите может быть обеспечен как трехмерный массив размера NRE-by-NRxAnts-by-P и rxgrid введите может быть обеспечен как матрица размера NRE-by-NRxAnts. В этом случае первые две размерности уменьшались до одной размерности соответствующей индексацией через частоту и местоположения времени элементов ресурса интереса, обычно для одного физического канала. Выходные параметры, out и csi, имеют размер (N × M)-by-P.

Примеры

свернуть все

Компенсируйте полученный сигнал для RMC R.4 после оценки канала. Используйте нулевой эквалайзер принуждения.

Создайте конфигурационную структуру всей ячейки и сгенерируйте передаваемый сигнал. Сконфигурируйте канал распространения.

enb = lteRMCDL('R.4');
[txSignal,~,info] = lteRMCDLTool(enb,[1;0;0;1]);

chcfg.DelayProfile = 'EPA';
chcfg.NRxAnts = 1;
chcfg.DopplerFreq = 70;
chcfg.MIMOCorrelation = 'Low';
chcfg.SamplingRate = info.SamplingRate;
chcfg.Seed = 1;
chcfg.InitPhase = 'Random';
chcfg.InitTime = 0;

txSignal = [txSignal; zeros(15,1)];
N = length(txSignal);
noise = 1e-3*complex(randn(N,chcfg.NRxAnts),randn(N,chcfg.NRxAnts));
rxSignal = lteFadingChannel(chcfg,txSignal)+noise;

Выполните синхронизацию и демодуляцию OFDM.

offset = lteDLFrameOffset(enb,rxSignal);
rxGrid = lteOFDMDemodulate(enb,rxSignal(1+offset:end,:));

Создайте конфигурационную структуру оценки канала и выполните оценку канала.

cec.FreqWindow = 9;
cec.TimeWindow = 9;
cec.InterpType = 'Cubic';
cec.PilotAverage = 'UserDefined';
cec.InterpWinSize = 3;
cec.InterpWindow = 'Causal';
hest = lteDLChannelEstimate(enb,cec,rxGrid);

Компенсируйте и постройте полученные и компенсируемые сетки.

eqGrid = lteEqualizeZF(rxGrid,hest);

subplot(2,1,1);
surf(abs(rxGrid));
title('Received grid');
xlabel('OFDM symbol');
ylabel('Subcarrier');

subplot(2,1,2);
surf(abs(eqGrid));
title('Equalized grid');
xlabel('OFDM symbol');
ylabel('Subcarrier');

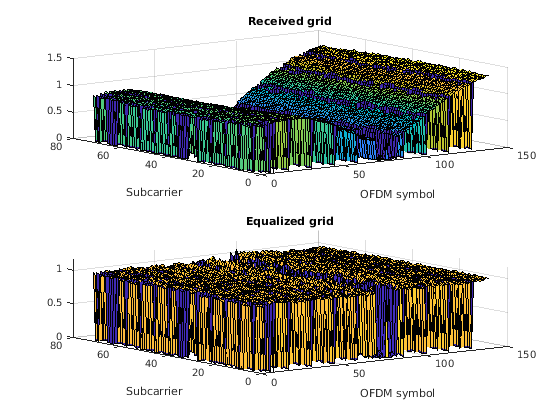

Figure contains 2 axes objects. Axes object 1 with title Received grid contains an object of type surface. Axes object 2 with title Equalized grid contains an object of type surface.

Входные параметры

свернуть все

Сетка ресурса принятых данных в виде 3-D числового массива или 2D числовой матрицы. Как 3-D числовой массив, это имеет размер N-by-M-by-NRxAnts, где N является количеством поднесущих, M является количеством символов OFDM и NRxAnts количество, получают антенны.

В качестве альтернативы как 2D числовая матрица, это имеет размер NRE-by-NRxAnts. В этом случае первые две размерности уменьшались до одной размерности соответствующей индексацией через частоту и местоположения времени элементов ресурса интереса, обычно для одного физического канала.

Типы данных: double
Поддержка комплексного числа: Да

Информация о канале в виде 4-D числового массива или 3-D числового массива. Как 4-D числовой массив, это имеет размер N-by-M-by-NRxAnts- P. N является количеством поднесущих, M является количеством символов OFDM, NRxAnts количество, получают антенны, и P является количеством передающих антенн. Каждым элементом является комплексное число, представляющее узкополосный канал для каждого элемента ресурса и для каждой ссылки между передающими и приемными антеннами. Эта матрица может быть получена с помощью функции оценки канала, такой как lteDLChannelEstimate.

В качестве альтернативы как 3-D числовой массив, это имеет размер NRE-by-NRxAnts- P. В этом случае первые две размерности уменьшались до одной размерности соответствующей индексацией через частоту и местоположения времени элементов ресурса интереса, обычно для одного физического канала.

Типы данных: double
Поддержка комплексного числа: Да

Выходные аргументы

свернуть все

Компенсируемые выходные данные, возвращенные как 3-D числовой массив или 2D числовая матрица. Как 3-D числовой массив, это имеет размер N-by-M-by-P. N является количеством поднесущих, M является количеством символов OFDM, и P является количеством передающих антенн.

В качестве альтернативы, если channelest обеспечивается как трехмерный массив, out 2D числовая матрица размера (N × M)-by-P. В этом случае первые две размерности уменьшались до одной размерности соответствующей индексацией через частоту и местоположения времени элементов ресурса интереса, обычно для одного физического канала.

Типы данных: double
Поддержка комплексного числа: Да

Мягкая информация о состоянии канала, возвращенная как 3-D числовой массив или 2D числовая матрица одного размера с out. Как 3-D числовой массив, это имеет размер N-by-M-by-P. N является количеством поднесущих, M является количеством символов OFDM, и P является количеством передающих антенн. csi обеспечивает оценка полученного усиления RE для каждого получила RE.

В качестве альтернативы, если channelest обеспечивается как трехмерный массив, csi 2D числовая матрица размера (N ×M)-by-P. В этом случае первые две размерности уменьшались до одной размерности соответствующей индексацией через частоту и местоположения времени элементов ресурса интереса, обычно для одного физического канала.

Типы данных: double

Введенный в R2014a
