ltePDSCHDecode
Физический нисходящий канал совместно использованное декодирование канала
Синтаксис
Описание
[ выполняет инверсию физического нисходящего канала, совместно использованный канал (PDSCH), обрабатывающий на матрице комплекса, модулировал символы PDSCH, cws,symbols]
= ltePDSCHDecode(enb,chs,sym)sym, с помощью структуры настроек всей ячейки, enb, и специфичная для канала конфигурационная структура, chs. Обработка инверсии канала включает инвертирование предварительного кодирования канала, слой demapping и разделение кодовой комбинации, мягкая демодуляция и дескремблирование. Инвертирование предварительного кодирования выполняется матричной псевдоинверсией матриц перед кодированием. Это возвращает массив ячеек, cws, из мягких битовых векторов, и массива ячеек, symbols, из полученных векторов символа созвездия, следующих из выполнения инверсии Физического Нисходящего Разделяемого Канала (PDSCH) обработка. Для получения дополнительной информации смотрите TS 36.211 [1], Раздел 6.4 и ltePDSCH. cws опционально масштабируется информацией о состоянии канала (CSI), вычисленной во время процесса эквализации.
[ выполняет декодирование модулируемых символов комплекса PDSCH cws,symbols]
= ltePDSCHDecode(enb,chs,sym,hest,noiseest)sym с помощью настроек всей ячейки, enb, специфичная для канала настройка, chs, образуйте канал оценка, hest, и шумовая оценка, noiseest.
Поведение варьируется на основе chs.TxScheme установка. Для 'TxDiversity' схема передачи, инверсия перед кодированием выполняется с помощью декодера ортогонального блочного кода частоты пробела (OSFBC). Для 'SpatialMux', 'CDD', и 'MultiUser' схемы передачи, инверсия перед кодированием выполняется с помощью нескольких - вход, несколько - выводят (MIMO) эквалайзер минимальной среднеквадратичной погрешности (MMSE), компенсируя между переданными и полученными слоями. Для 'Port0', 'Port5', 'Port7-8', 'Port8', и 'Port7-14' схемы передачи, прием выполняется с помощью эквализации MMSE. Входная оценка канала, hest, принят, чтобы быть со ссылкой на слои передачи, с помощью опорных сигналов UE-specific, таким образом, эквализация MMSE произведет компенсируемые слои MMSE.
noiseest оценка спектральной плотности мощности шума на RE на полученном подкадре. Эта оценка обеспечивается lteDLChannelEstimate функция.
[ принимает полную полученную сетку ресурса, cws,symbols]
= ltePDSCHDecode(enb,chs,rxgrid,hest,noiseest)rxgrid, для одного подкадра, вместо sym входной параметр; декодер внутренне извлечет PDSCH REs, чтобы получить модулируемые символы комплекса PDSCH. rxgrid 3-D M-by-N-by-NRxAnts массив элементов ресурса, где M и N являются количеством поднесущих и символов для одного подкадра для настроек enb всей ячейки и NRxAnts количество, получают антенны. В этом случае, hest 4-D M-by-N-by-NRxAnts- CellRefP массив, где M и N являются количеством поднесущих и символов для одного подкадра для настроек enb всей ячейки, NRxAnts количество, получают антенны и CellRefP количество специфичных для ячейки портов антенны опорного сигнала, данных enb.CellRefP. hest обрабатывается, чтобы извлечь оценки канала, относящиеся к PDSCH, тем во время и местоположения частоты, соответствующие PDSCH REs в rxgrid.
Примеры
Декодируйте символы PDSCH
Сгенерируйте и декодируйте символы PDSCH.
Инициализируйте структуру параметра ячейки enb для RMC R.0.
enb = lteRMCDL('R.0');Заполните комплексную матрицу кодовой комбинации и сгенерируйте модулируемые символы PDSCH.
codewordBits = randi([0,1],enb.PDSCH.CodedTrBlkSizes(1),1); pdschSym = ltePDSCH(enb,enb.PDSCH,codewordBits);

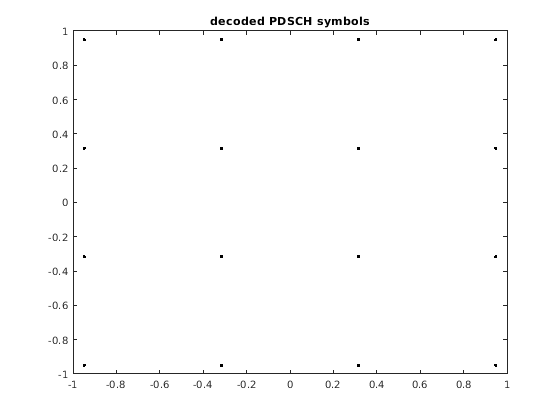

Декодируйте и постройте символы PDSCH.
[rxCodewords,rxSymbols] = ltePDSCHDecode(enb,enb.PDSCH,pdschSym);
plot (rxSymbols{:},'k.')
title('decoded PDSCH symbols')
Покажите размер и сначала 5 кодовых комбинаций элементов выхода, которые будут модулироваться, rxCws, и полученные символы, symbols.
size_rxCodewords = size(rxCodewords{:})size_rxCodewords = 1×2
504 1
rxCodewords{1}(1:1:5)ans = 5×1
0.9487
0.9487
-0.3162
0.3162
0.3162
size_rxSymbols = size(rxSymbols{:})size_rxSymbols = 1×2
126 1
rxSymbols{1}(1:5)ans = 5×1 complex
-0.9487 - 0.9487i
-0.3162 + 0.9487i
-0.3162 - 0.9487i
-0.3162 - 0.3162i
0.9487 - 0.9487i
Входные параметры
Выходные аргументы
Ссылки
[1] 3GPP TS 36.211. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Физические Каналы и Модуляция”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.
