Маркировка уровней на контурной диаграмме
В этом примере показано, как пометить каждую линию контура ее присваиваемым значением.
Матрица контура, C, дополнительный выходной аргумент, возвращенный contourcontour3, и contourf. clabel функционируйте использует значения от C отобразить метки для 2D линий контура.

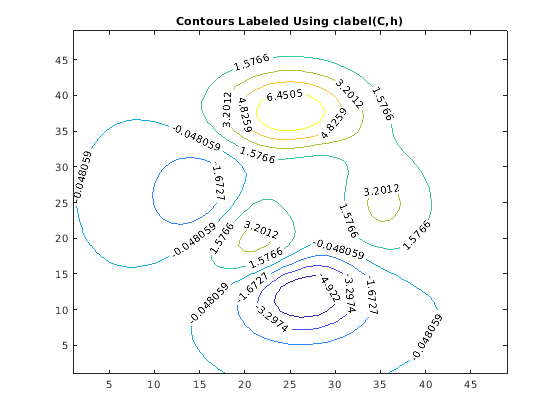

Отобразите восемь уровней контура peaks функционируйте и пометьте контуры. clabel метки только линии контура, которые являются достаточно большими, чтобы содержать встроенную метку.
Z = peaks;
figure
[C,h] = contour(Z,8);
clabel(C,h)
title('Contours Labeled Using clabel(C,h)')
Чтобы в интерактивном режиме выбрать контуры, чтобы пометить использование мыши, передайте manual опция к clabel, например, clabel(C,h,'manual'). Эта команда отображает курсор перекрестия, когда мышь в фигуре. Щелкните мышью, чтобы пометить линию контура самой близкой к курсору.
