contour
Контурный график матрицы
Синтаксис
Описание
contour( создает контурный график, содержащий изолинии матричного Z)Z, где Z содержит значения высоты на x-y плоскость. MATLAB® автоматически выбирает линии контура, чтобы отобразиться. Столбец и индексы строки Z x и координаты y в плоскости, соответственно.
contour(___, задает линии контура, чтобы отобразиться в качестве последнего аргумента в любом из предыдущих синтаксисов. Задайте levels)levels как скалярное значение n отобразить линии контура в n автоматически выбранные уровни (высоты). Чтобы чертить линии контура на определенных высотах, задайте levels как вектор из монотонно увеличения значений. Чертить контуры на одной высоте (k), задайте levels как двухэлементный вектор-строка [k k].
contour(___, задает дополнительные опции для контурного графика с помощью одного или нескольких аргументов пары "имя-значение". Задайте опции после всех других входных параметров. Для списка свойств смотрите Свойства контура.Name,Value)
contour( отображает контурный график в целевых осях. Задайте оси в качестве первого аргумента в любом из предыдущих синтаксисов.ax,___)
M = contour(___)M, который содержит (x, y) координаты вершин на каждом уровне.
Примеры
Контуры функции

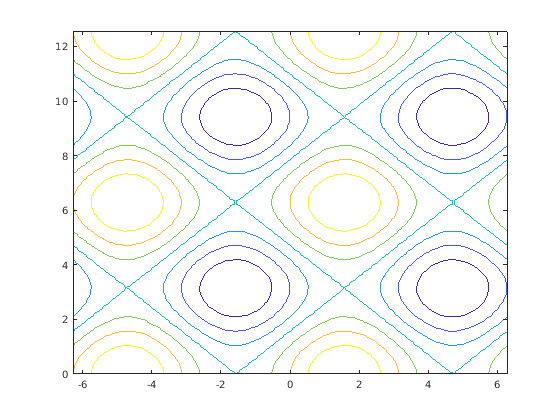

Создайте матрицы X и Y, это задает сетку в x-y плоскости. Задайте матричный Z как высоты выше той сетки. Затем постройте контуры Z.
x = linspace(-2*pi,2*pi); y = linspace(0,4*pi); [X,Y] = meshgrid(x,y); Z = sin(X)+cos(Y); contour(X,Y,Z)
Контуры на двадцати уровнях

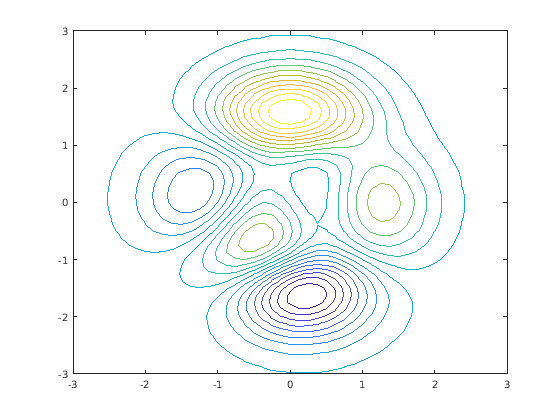

Задайте Z в зависимости от X и Y. В этом случае вызовите peaks функция, чтобы создать XY, и Z. Затем постройте 20 контуров Z.
[X,Y,Z] = peaks; contour(X,Y,Z,20)
Контуры на одном уровне

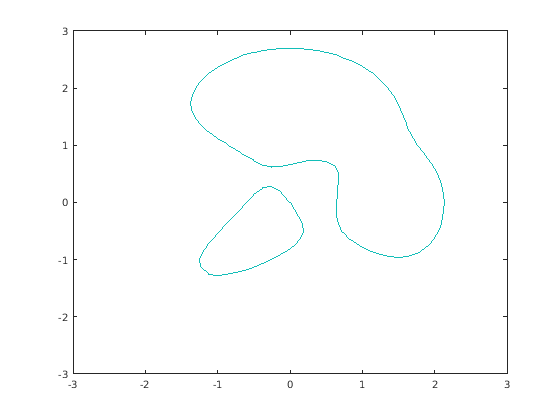

Отобразите контуры peaks функция в Z = 1.
[X,Y,Z] = peaks; v = [1,1]; contour(X,Y,Z,v)
Пунктирные линии контура

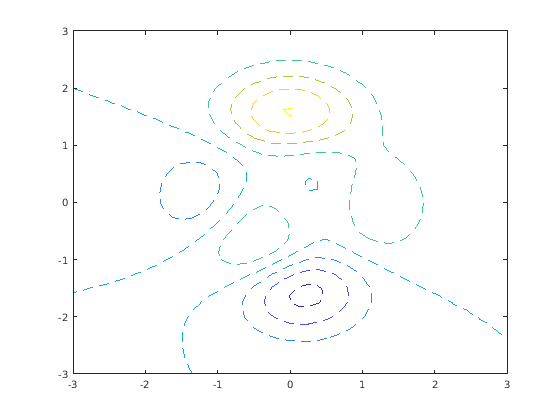

Создайте контурный график peaks функция, и задает стиль пунктирной линии.
[X,Y,Z] = peaks;
contour(X,Y,Z,'--')
Контуры с метками

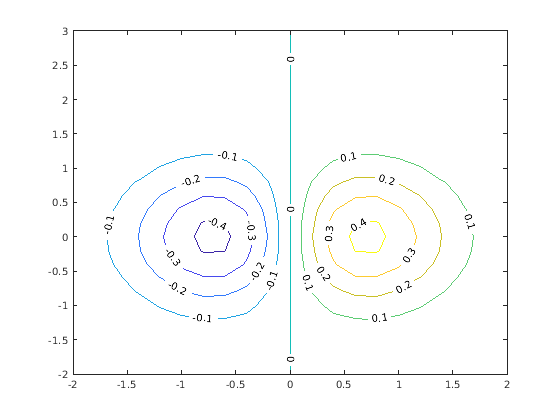

Задайте Z в зависимости от двух переменных, X и Y. Затем создайте контурный график этой функции и отобразите метки путем установки ShowText свойство к 'on'.
x = -2:0.2:2; y = -2:0.2:3; [X,Y] = meshgrid(x,y); Z = X.*exp(-X.^2-Y.^2); contour(X,Y,Z,'ShowText','on')
Пользовательская ширина линии

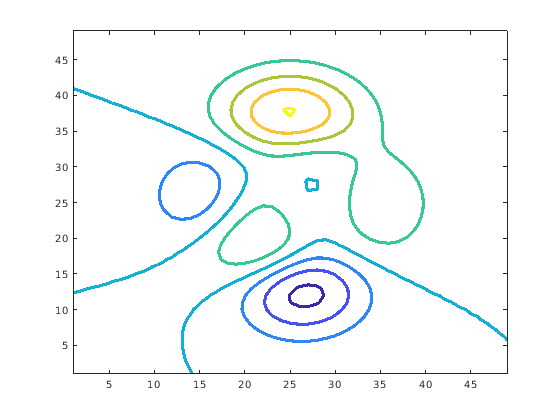

Создайте контурный график peaks функция. Сделайте линии контура более толстыми путем установки LineWidth свойство к 3.
Z = peaks; [M,c] = contour(Z); c.LineWidth = 3;
Контуры по прерывистой поверхности
Вставьте NaN значения везде, где существуют разрывы на поверхности. contour функция не чертит линии контура в тех областях.

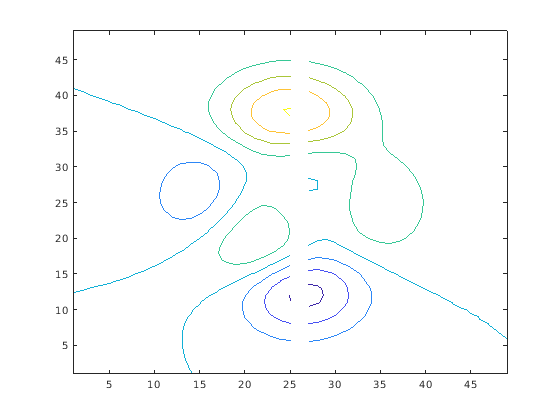

Задайте матричный Z как выборка peaks функция. Замените все значения в столбце 26 с NaN значения. Затем постройте контуры модифицированного Z матрица.
Z = peaks; Z(:,26) = NaN; contour(Z)
Входные параметры
X — x - координаты
матрица | вектор
x- в виде матрицы тот же размер как Z, или как вектор с длиной n, где [m,n] = size(Z). Значение по умолчанию X векторный (1:n).
Когда X матрица, значения должны строго увеличиваться или уменьшаться по одному измерению и оставаться постоянными по другому измерению. Размерность, которая варьируется, должна быть противоположностью размерности, которая варьируется по Y. Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
Когда X вектор, значения должны строго увеличиваться или уменьшаться.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
XData свойство Contour объектно-ориентированная память x - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y — y - координаты
матрица | вектор
y- в виде матрицы тот же размер как Z, или как вектор с длиной m, где [m,n] = size(Z). Значение по умолчанию Y векторный (1:m).
Когда Y матрица, значения должны строго увеличиваться или уменьшаться по одному измерению и оставаться постоянными по другому измерению. Размерность, которая варьируется, должна быть противоположностью размерности, которая варьируется по X. Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
Когда Y вектор, значения должны строго увеличиваться или уменьшаться.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
YData свойство Contour объектно-ориентированная память y - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z — z - координаты
матрица
z- в виде матрицы. Эта матрица должна иметь по крайней мере две строки и два столбца, и она должна содержать по крайней мере два различных значения.
Пример: Z = peaks(20)
ZData свойство Contour объектно-ориентированная память z - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
levels — Уровни
скаляр | вектор
Очертите уровни в виде скалярного целого числа или вектора. Используйте этот аргумент, чтобы управлять номером и местоположением линий контура. Когда вы не задаете уровни, contour функция выбирает уровни автоматически.
Чтобы чертить линии контура в n автоматически выбранные высоты, задайте уровни как скалярное значение n.
Чтобы чертить линии контура на определенных высотах, задайте
levelsкак вектор из монотонно увеличения значений.Чертить линии контура на одной высоте
k, задайтеlevelsкак двухэлементный вектор-строка[k k].
Пример: contour(peaks,10) чертит линии контура на 10 автоматически выбранных высотах на peaks функция.
Пример: contour(peaks,[-4 0 4]) чертит линии контура на 3 определенных высотах на peaks функция: -4, 0, и 4.
Пример: contour(peaks,[3 3]) чертит линии контура, чтобы показать где высота peaks функцией является 3.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec — Стиль линии и цвет
вектор символов | строковый скаляр
Стиль линии и цвет в виде вектора символов или строкового скаляра, содержащего символы и символы. Символы и символы могут появиться в любом порядке. Можно задать стиль линии, цвет линии или обоих. Символы маркера, такие как 'o' проигнорированы.
Пример: '--g' зеленая пунктирная линия.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
| Название цвета | Краткое название | Внешний вид |
|---|---|---|
'red' | 'r' |
|
'green' | 'g' |
|
'blue' | 'b' |
|
'cyan'
| 'c' |
|
'magenta' | 'm' |
|
'yellow' | 'y' |
|
'black' | 'k' |
|
'white' | 'w' |
|
ax — Целевые оси
Axes объект
Целевые оси в виде Axes объект. Если вы не задаете оси, то contour графики в текущую систему координат.
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
contour(Z,'ShowText','on') отображает метки линии контура.Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства контура.
Выходные аргументы
M ContourMatrix
матрица
Матрица контура, возвращенная как двухстрочная матрица. Эта матрица содержит уровни контура (высоты) и координаты вершин на каждом уровне. Данные располагаются последовательно в n наборах столбцов для n линий контура:
Первый столбец в каждом наборе содержит уровень контура и количество вершин на том уровне. Главный номер является уровнем контура, и нижний номер является количеством вершин.
Последующие столбцы в наборе (x, y) координаты вершин. Каждый столбец представляет упорядоченную пару. Главным номером является x - координата, и нижним номером является y - координата.
Например, вот является первые несколько столбцов матрицы контура M = contour(peaks(3)):
ContourMatrix свойство Contour объектно-ориентированная память матрица контура.
c — Объект Contour
Contour объект
Contour объект. Используйте этот объект установить свойства после отображения контурного графика.
