nearest

Самые близкие соседи в радиусе

свернуть все на странице

Синтаксис

nodeIDs = nearest(G,s,d)
nodeIDs = nearest(G,s,d,Name,Value)
[nodeIDs,dist] = nearest(___)

Описание

пример

nodeIDs = nearest(G,s,d) возвращает все узлы в графике G это - на расстоянии d от узла s. Если график взвешивается (то есть, если G.Edges содержит переменную Weight), затем те веса используются в качестве расстояний вдоль ребер в графике. В противном случае все расстояния ребра взяты, чтобы быть 1.

пример

nodeIDs = nearest(G,s,d,Name,Value) дополнительные опции использования заданы одним или несколькими аргументами пары "имя-значение". Например, если G взвешенный график, затем nearest(G,s,d,'Method','unweighted') игнорирует вес ребра в графике G и вместо этого обработки весь вес ребра как 1.

пример

[nodeIDs,dist] = nearest(___) дополнительно возвращает расстояние до каждого из самых близких соседей, таких что dist(j) расстояние от исходного узла s к узлу nodeIDs(j). Можно использовать любую из комбинаций входных аргументов в предыдущих синтаксисах.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и постройте график со взвешенными ребрами.

s = [1 1 1 1 1 2 2 2 3 3 3 3 3];
t = [2 4 5 6 7 3 8 9 10 11 12 13 14];
weights = randi([1 10],1,13);
G = graph(s,t,weights);
p = plot(G,'Layout','force','EdgeLabel',G.Edges.Weight);

Figure contains an axes object. The axes object contains an object of type graphplot.

Определите, какие узлы в радиусе 15 от узла 1.

nn = nearest(G,1,15)
nn = 9×1

     5
     7
     2
     3
     4
     6
     8
    12
     9

Подсветите исходный узел, столь же зеленый и самые близкие соседи как красный.

highlight(p,1,'NodeColor','g')
highlight(p,nn,'NodeColor','r')

Figure contains an axes object. The axes object contains an object of type graphplot.

Скрипт Open Live Script

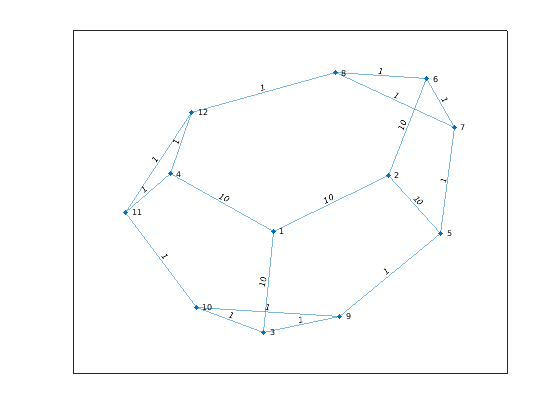

Создайте и постройте график со взвешенными ребрами.

s = [1 1 1 2 2 6 6 7 7 3 3 9 9 4 4 11 11 8];
t = [2 3 4 5 6 7 8 5 8 9 10 5 10 11 12 10 12 12];
weights = [10 10 10 10 10 1 1 1 1 1 1 1 1 1 1 1 1 1];
G = graph(s,t,weights);
plot(G,'EdgeLabel',G.Edges.Weight)

Figure contains an axes object. The axes object contains an object of type graphplot.

Определите, какие узлы в радиусе 5 от узла 3 и возвращают расстояние до каждого узла.

[nn,dist] = nearest(G,3,5)
nn = 9×1

     9
    10
     5
    11
     4
     7
    12
     6
     8


dist = 9×1

     1
     1
     2
     2
     3
     3
     3
     4
     4
Скрипт Open Live Script

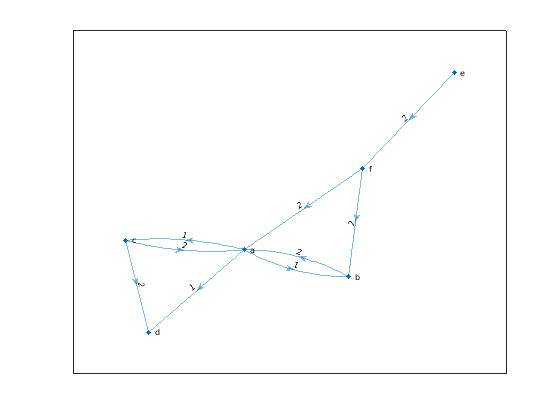

Создайте и постройте ориентированного графа со взвешенными ребрами.

s = {'a' 'a' 'a' 'b' 'c' 'c' 'e' 'f' 'f'};
t = {'b' 'c' 'd' 'a' 'a' 'd' 'f' 'a' 'b'};
weights = [1 1 1 2 2 2 2 2 2];
G = digraph(s,t,weights);
plot(G,'EdgeLabel',G.Edges.Weight)

Figure contains an axes object. The axes object contains an object of type graphplot.

Определите самые близкие узлы в радиусе 1 от узла 'a', измеренный исходящим расстоянием пути от узла 'a'.

nn_out = nearest(G,'a',1)
nn_out = 3x1 cell
    {'b'}
    {'c'}
    {'d'}

Определите все узлы, которые имеют входящее продвижение путей к узлу 'a' путем определения радиуса как Inf.

nn_in = nearest(G,'a',Inf,'Direction','incoming')
nn_in = 4x1 cell
    {'b'}
    {'c'}
    {'f'}
    {'e'}

Входные параметры

свернуть все

Введите график в виде любого graph или digraph объект. Используйте graph создать неориентированного графа или digraph создать ориентированного графа.

Пример: G = graph(1,2)

Пример: G = digraph([1 2],[2 3])

Исходный узел в виде индекса узла или имени узла в одной из форм в этой таблице.

ЗначениеПример
Скалярный индекс узла1
Имя узла вектора символов'A'
Имя узла строкового скаляра"A"

Пример: nearest(G,3,1)

Пример: nearest(G,'a',5)

Соседний радиус расстояния в виде числового скаляра.

Пример: nearest(G,3,1)

Пример: nearest(G,'a',2.5)

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: [nodeIDs,dist] = nearest(G,s,5,'Method','unweighted','Direction','incoming')

Примечание

'Direction' опция может только быть задана с ориентированными графами.

Направление измерения расстояния в виде разделенной запятой пары, состоящей из 'Direction' и одна из опций в этой таблице.

ОпцияОписание
'outgoing' (значение по умолчанию)Расстояния вычисляются с помощью путей, выходящих из исходного узла s.
'incoming'Расстояния вычисляются с помощью путей, входящих, чтобы получить узел s.

Пример: nearest(G,s,d,'Direction','incoming')

Алгоритм поиска кратчайшего пути в виде разделенной запятой пары, состоящей из 'Method' и одна из опций в этой таблице.

ОпцияОписание
'auto' (значение по умолчанию)

'auto' опция автоматически выбирает алгоритм:

  • 'unweighted' используется для graph и digraph входные параметры без веса ребра.

  • 'positive' используется для всего graph входные параметры, которые имеют вес ребра и требуют, чтобы веса были неотрицательными. Эта опция также используется для digraph входные параметры с неотрицательным весом ребра.

  • 'mixed' используется для digraph входные параметры, вес ребра которых содержит некоторые отрицательные величины. График не может иметь отрицательных циклов.

'unweighted'

Расчет в ширину, который обрабатывает весь вес ребра как 1.

'positive'

Алгоритм Дейкстры, который требует, чтобы весь вес ребра был неотрицательным.

'mixed' (только для digraph)

Алгоритм Форда Белмана для ориентированных графов, который требует, чтобы график не имел никаких отрицательных циклов.

В то время как 'mixed' медленнее, чем 'positive' для той же проблемы, 'mixed' более универсально, когда это позволяет некоторому весу ребра быть отрицательным.

Примечание

Для большинства графиков, 'unweighted' самый быстрый алгоритм, сопровождаемый 'positive' и 'mixed'.

Пример: nearest(G,s,d,'Method','positive')

Выходные аргументы

свернуть все

Самые близкие соседние идентификаторы узла, возвращенные как индексы узла, если s является числовым, или как имена узла если s имя узла. Узлы сортируются от самого близкого до дальше всего. nodeIDs пусто, если никакие узлы не на заданном расстоянии. nodeIDs никогда не содержит исходный узел s даже если график имеет самоциклы.

Используйте H = subgraph(G,[s; nodeIDs]) извлекать подграф самых близких соседей из исходного графика G.

Соседние расстояния, возвращенные как вектор. dist(j) расстояние от исходного узла s к соседнему узлу nodeIDs(j).

Смотрите также

| | | | |

Темы

Введенный в R2016a
