matlab.graphics.chartcontainer.mixin.Colorbar class
Пакет: matlab.graphics.chartcontainer.mixin
Добавьте поддержку шкалы палитры, чтобы строить диаграмму контейнерного подкласса
Описание
matlab.graphics.chartcontainer.mixin.Colorbar класс для добавления графиков поддержки шкалы палитры, которые наследовались matlab.graphics.chartcontainer.ChartContainer. Путем наследования этому классу можно отобразить шкалу палитры в графике. Ваши пользователи могут выбрать опции в панели меню фигуры или панели инструментов фигуры, чтобы показать или скрыть ту шкалу палитры.
Используйте этот синтаксис, чтобы включить поддержку шкалы палитры вашего графика:
classdef MyChart < matlab.graphics.chartcontainer.ChartContainer & ...
matlab.graphics.chartcontainer.mixin.Colorbar
...
endmatlab.graphics.chartcontainer.mixin.Colorbar классом является handle класс.
Атрибуты класса
Abstract | true |
HandleCompatible | true |
Для получения информации об атрибутах класса см. Атрибуты класса.
Свойства
Методы
Примеры
Объемная поверхностная диаграмма с изображением и шкалой палитры
Задайте класс под названием SurfImagePlot это отображает поверхность с изображением под ним.
Чтобы задать класс, создайте файл с именем SurfImagePlot.m это содержит следующий код. setup метод для этого класса выполняет эти задачи:
Создает
Surfaceобъект со смещением наZDataобеспечить достаточно пробела, чтобы отобразить изображениеСоздает
ImageобъектКонфигурирует оси
Делает шкалу палитры видимой путем установки
ColorbarVisibleсвойство к'on'
classdef SurfImagePlot < matlab.graphics.chartcontainer.ChartContainer & ... matlab.graphics.chartcontainer.mixin.Colorbar properties ZData (:,:) double = [] Offset (1,1) double = 10 Colormap (:,3) double {mustBeGreaterThanOrEqual(Colormap,0),... mustBeLessThanOrEqual(Colormap,1)} = parula end properties(Access = private,Transient,NonCopyable) Surface (1,1) matlab.graphics.chart.primitive.Surface Image (1,1) matlab.graphics.primitive.Image end methods(Access = protected) function setup(obj) % Get the axes ax = getAxes(obj); % Create surface and image objects obj.Surface = surf(ax,[],[],[]); hold(ax,'on') obj.Image = imagesc(ax,[]); % Configure axes, make colorbar visible view(ax,3) axis(ax,'tight') grid(ax,'on') obj.ColorbarVisible = 'on'; hold(ax,'off') end function update(obj) % Update Data and Colormap ax = getAxes(obj); [r,c] = size(obj.ZData); [X,Y] = meshgrid(1:c,1:r); obj.Surface.XData = X; obj.Surface.YData = Y; obj.Surface.ZData = obj.ZData + obj.Offset; obj.Image.CData = obj.ZData; colormap(ax,obj.Colormap) end end end
Затем задайте матричный Z как z-координаты поверхности. Постройте Z путем вызова SurfImagePlot метод конструктора, который обеспечивается ChartContainer класс. Задайте 'ZData' аргумент пары "имя-значение" и возвращает объект как c.
[X,Y] = meshgrid(-10:1:10);
Z = X.^2 + Y.^2;
c = SurfImagePlot('ZData',Z)
c =
SurfImagePlot with properties:
ZData: [21x21 double]
Offset: 10
Colormap: [256x3 double]
Position: [0.1300 0.1100 0.7608 0.8150]
Units: 'normalized'
Use GET to show all properties

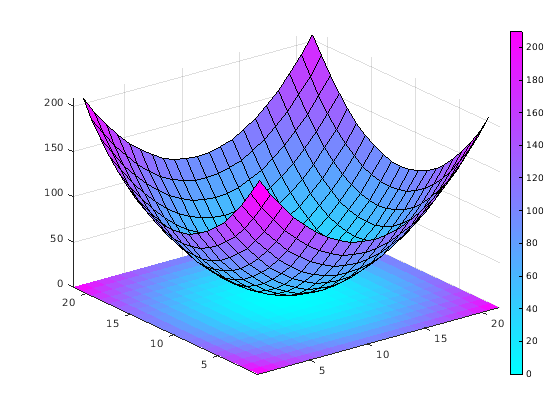

Используйте c изменить палитру в cool.
c.Colormap = cool;
