surf
Объемная поверхностная диаграмма
Описание
surf( создает 3D объемную поверхностную диаграмму, которая является 3D поверхностью, которая имеет твердые цвета обводки и чистые цвета поверхности. Графики функций значения в матричном X,Y,Z)Z когда высоты выше сетки в x-y плоскость заданы X и Y. Цвет поверхности варьируется согласно высотам, заданным Z.
surf( создает объемную поверхностную диаграмму и использует столбец и индексы строки элементов в Z)Z как x - и y - координаты.
surf( графики в осях заданы ax,___)ax вместо текущей системы координат. Задайте оси как первый входной параметр.
surf(___, задает поверхностные свойства с помощью одного или нескольких аргументов пары "имя-значение". Например, Name,Value)'FaceAlpha',0.5 создает полупрозрачную поверхность.
s = surf(___) возвращает объект подложки графика. Используйте s изменить поверхность после того, как это создается. Для списка свойств смотрите Surface Properties.
Примеры
Создание объемной поверхностной диаграммы

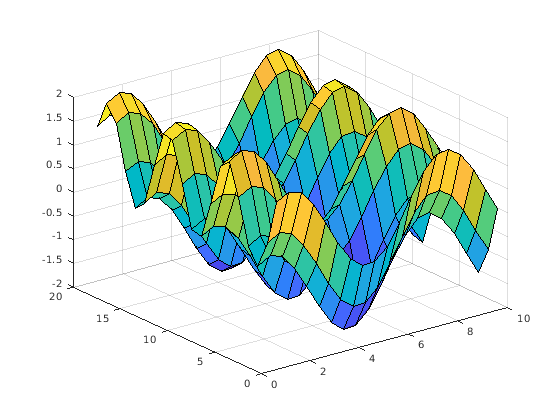

Создайте три матрицы, одного размера. Затем постройте их как поверхность. Объемная поверхностная диаграмма использует Z и для высоты и для цвета.
[X,Y] = meshgrid(1:0.5:10,1:20); Z = sin(X) + cos(Y); surf(X,Y,Z)
Определение цветов палитры для объемной поверхностной диаграммы

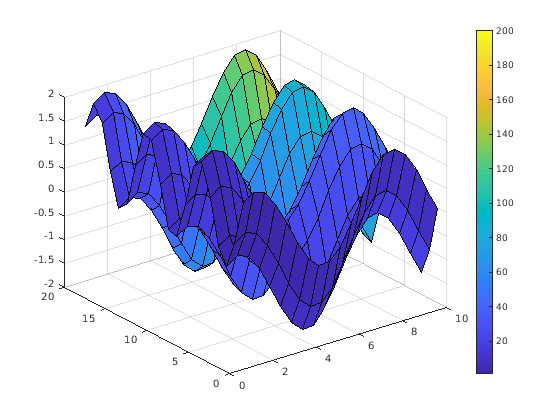

Задайте цвета для объемной поверхностной диаграммы включения четвертого матричного входа, C. Объемная поверхностная диаграмма использует Z для высоты и C для цвета. Задайте цвета с помощью палитры, которая использует одно числа, чтобы обозначать цвета на спектре. Когда вы используете палитру, C одного размера с Z. Добавьте цветную полосу в график, чтобы показать как значения данных в C соответствуйте цветам в палитре.
[X,Y] = meshgrid(1:0.5:10,1:20); Z = sin(X) + cos(Y); C = X.*Y; surf(X,Y,Z,C) colorbar
Определение истинных цветов для объемной поверхностной диаграммы

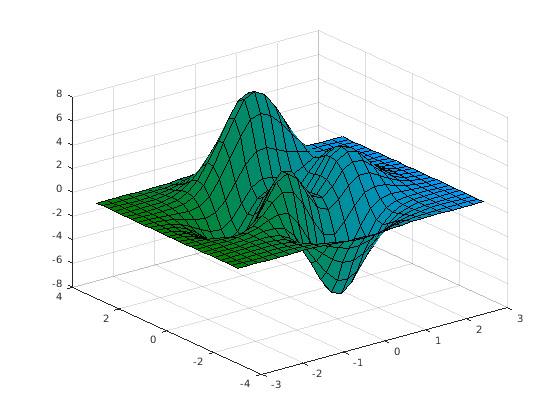

Задайте цвета для объемной поверхностной диаграммы включения четвертого матричного входа, CO. Объемная поверхностная диаграмма использует Z для высоты и CO для цвета. Задайте цвета с помощью истинного цвета, который использует триплеты чисел, чтобы обозначать все возможные цвета. Когда вы используете истинный цвет, если Z m- n, затем CO m- n- 3. Первая страница массива указывает на красный компонент для каждого цвета, вторая страница указывает на зеленый компонент, и третья страница указывает на синий компонент.
[X,Y,Z] = peaks(25); CO(:,:,1) = zeros(25); % red CO(:,:,2) = ones(25).*linspace(0.5,0.6,25); % green CO(:,:,3) = ones(25).*linspace(0,1,25); % blue surf(X,Y,Z,CO)
Изменение внешнего вида объемной поверхностной диаграммы

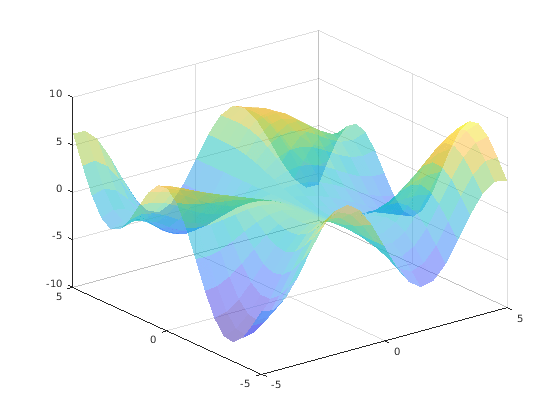

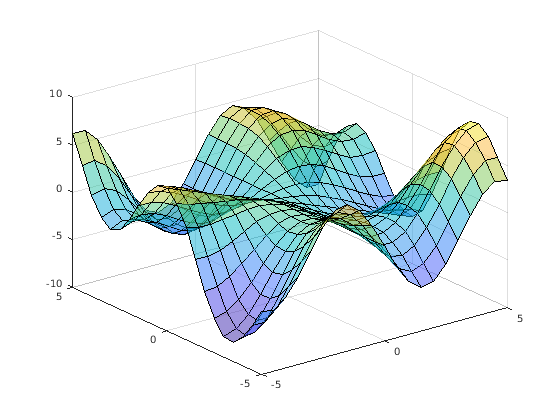

Создайте полупрозрачную поверхность путем определения FaceAlpha пара "имя-значение" с 0.5 как значение. Чтобы позволить дальнейшие модификации, присвойте объект подложки переменной s.
[X,Y] = meshgrid(-5:.5:5);
Z = Y.*sin(X) - X.*cos(Y);
s = surf(X,Y,Z,'FaceAlpha',0.5)
s =
Surface with properties:
EdgeColor: [0 0 0]
LineStyle: '-'
FaceColor: 'flat'
FaceLighting: 'flat'
FaceAlpha: 0.5000
XData: [21x21 double]
YData: [21x21 double]
ZData: [21x21 double]
CData: [21x21 double]
Show all properties
Используйте s получить доступ и изменить свойства объекта подложки после того, как это создается. Например, скройте ребра путем установки EdgeColor свойство.
s.EdgeColor = 'none';
Входные параметры
X — x - координаты
матрица | вектор
x- в виде матрицы тот же размер как Z, или как вектор с длиной n, где [m,n] = size(Z). Если вы не задаете значения для X и Y, surf использует векторы (1:n) и (1:m).
Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
XData свойство Surface объектно-ориентированная память x - координаты.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(-5:0.5:5)
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
Y — y - координаты
матрица | вектор
y- в виде матрицы тот же размер как Z или как вектор с длиной m, где [m,n] = size(Z). Если вы не задаете значения для X и Y, surf использует векторы (1:n) и (1:m).
Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
YData свойство объекта подложки хранит y - координаты.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(-5:0.5:5)
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
Z — z - координаты
матрица
z- в виде матрицы. Z должен иметь по крайней мере две строки и два столбца.
Z задает высоту объемной поверхностной диаграммы в каждом x-y координата. Если вы не задаете цвета, то Z также задает поверхностные цвета.
ZData свойство объекта подложки хранит z - координаты.
Пример: Z = [1 2 3; 4 5 6]
Пример: Z = sin(x) + cos(y)
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration
C — Цветовая гамма
матрица | m- n- 3 массив триплетов RGB
Цветовая гамма в виде m- n матрица индексов палитры или как m- n- 3 массив триплетов RGB, где Z m- n.
Чтобы использовать цвета палитры, задайте
Cкак матрица. Для каждого узла решетки на поверхности,Cуказывает на цвет в палитре.CDataMappingсвойство объекта подложки управляет как значения вCсоответствуйте раскрашивает палитру.Чтобы использовать цвета истинного цвета, задайте
Cкак массив триплетов RGB.
Для получения дополнительной информации смотрите Различия Между Палитрами и Истинным цветом.
CData свойство объекта подложки хранит цветовую гамму. Для дополнительного управления окраской поверхности используйте FaceColor и EdgeColor свойства.
ax — Оси, чтобы построить в
объект осей
Оси, чтобы построить в в виде axes объект. Если вы не задаете оси, то surf графики в текущую систему координат.
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
surf(X,Y,Z,'FaceAlpha',0.5,'EdgeColor','none') создает полупрозрачную поверхность без чертивших ребер.Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Surface Properties.
Цвет линии ребра в виде одного из значений, перечисленных здесь. Цвет по умолчанию [0 0 0] соответствует черным ребрам.
| Значение | Описание |
|---|---|
'none' | Не чертите ребра. |
'flat' | Используйте различный цвет для каждого ребра на основе значений в
|
'interp' |
Используйте интерполированную окраску для каждого ребра на основе значений в
|
| Триплет RGB, шестнадцатеричный цветовой код или название цвета |
Используйте заданный цвет для всех ребер. Эта опция не использует значения цвета в
|
Триплеты RGB и шестнадцатеричные цветовые коды полезны для определения пользовательских цветов.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan' | 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
