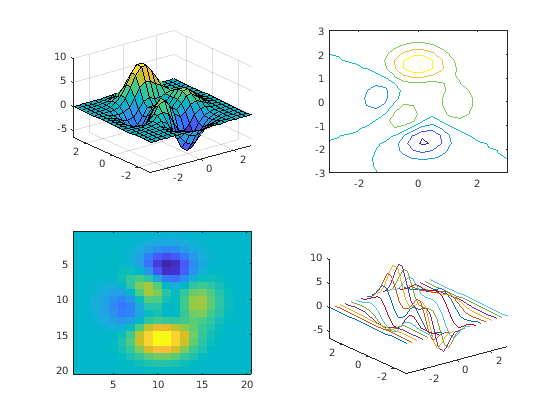

Создайте 2- 2 мозаичное размещение графика и вызов peaks функция, чтобы получить координаты предопределенной поверхности. Создайте объект осей в первой мозаике путем вызова nexttile функция. Затем вызовите surf функционируйте, чтобы построить в оси. Повторите процесс с помощью различных функций построения графика для других трех мозаик.

tiledlayout(2,2);
[X,Y,Z] = peaks(20);

% Tile 1
nexttile
surf(X,Y,Z)

% Tile 2
nexttile
contour(X,Y,Z)

% Tile 3
nexttile
imagesc(Z)

% Tile 4
nexttile
plot3(X,Y,Z)

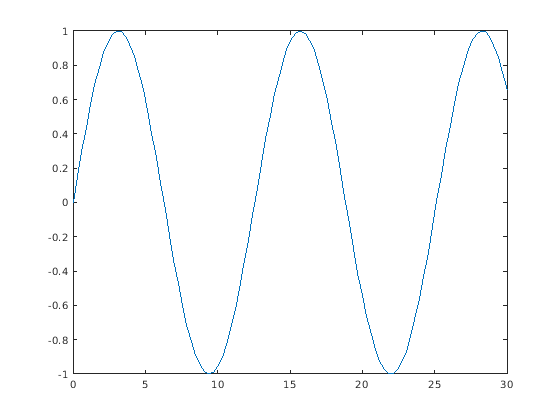

Создайте четыре координатных вектора: x, y1, y2, и y3. Вызовите tiledlayout функция с 'flow' аргумент, чтобы создать мозаичное размещение графика, которое может вместить любое количество осей. Вызовите nexttile функция, чтобы создать первые оси. Затем постройте y1 в первой мозаике. Этот первый график заполняет целое размещение.

x = linspace(0,30);
y1 = sin(x/2);
y2 = sin(x/3);
y3 = sin(x/4);

% Plot into first tile three times
tiledlayout('flow')
nexttile
plot(x,y1)

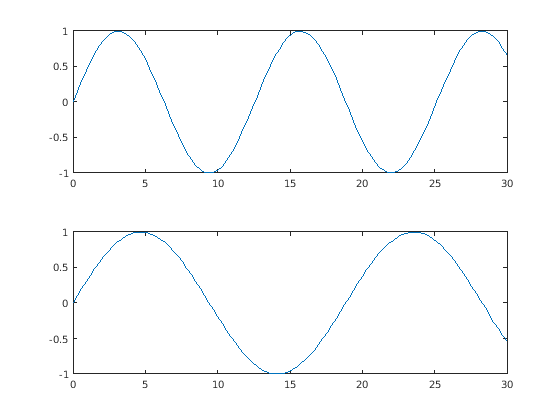

Создайте вторую мозаику и оси и график в оси.

nexttile
plot(x,y2)

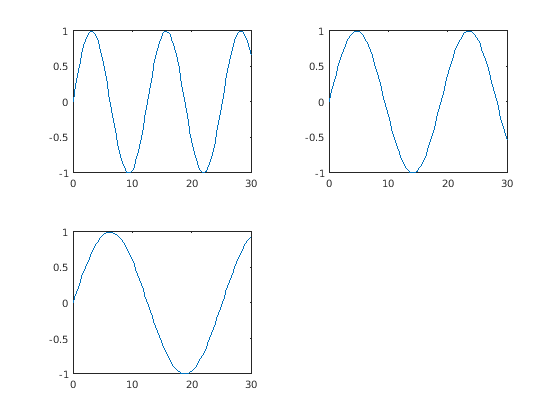

Повторите процесс, чтобы создать третий график.

nexttile
plot(x,y3)

Повторите процесс, чтобы создать четвертый график. На этот раз постройте все три графика в тех же осях путем вызова hold on после графического вывода y1.

nexttile
plot(x,y1)
hold on
plot(x,y2)
plot(x,y3)
hold off

Создайте пять координатных векторов: x, y1, y2, y3, и y4. Затем вызовите tiledlayout функция, чтобы создать 2- 2 размещение и задает возвращаемый аргумент, чтобы сохранить TileChartLayout объект. Вызовите nexttile функция, чтобы создать объект осей в следующей пустой мозаике прежде, чем вызвать plot функция.

x = linspace(0,30);
y1 = sin(x);
y2 = sin(x/2);
y3 = sin(x/3);
y4 = sin(x/4);
t = tiledlayout(2,2);

% Tile 1
nexttile
plot(x,y1)

% Tile 2
nexttile
plot(x,y2)

% Tile 3
nexttile
plot(x,y3)

% Tile 4
nexttile
plot(x,y4)

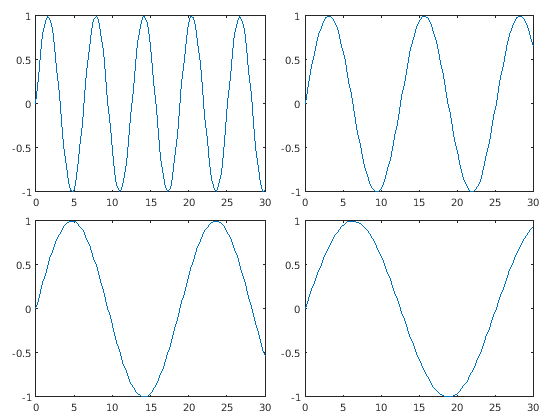

Уменьшите сумму пробела между мозаиками путем установки TileSpacing свойство к 'compact'. Затем уменьшите пробел между ребрами размещения и ребрами фигуры путем установки Padding свойство к 'compact'.

t.TileSpacing = 'compact';
t.Padding = 'compact';

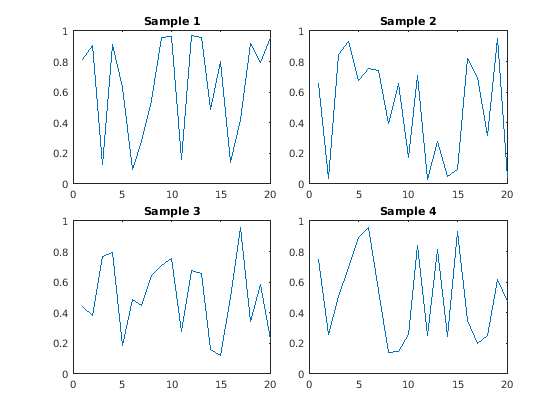

Создайте 2- 2 мозаичное размещение графика t. Задайте TileSpacing аргумент пары "имя-значение", чтобы минимизировать пробел между мозаиками. Затем создайте названный график в каждой мозаике.

t = tiledlayout(2,2,'TileSpacing','Compact');

% Tile 1
nexttile
plot(rand(1,20))
title('Sample 1')

% Tile 2
nexttile
plot(rand(1,20))
title('Sample 2')

% Tile 3
nexttile
plot(rand(1,20))
title('Sample 3')

% Tile 4
nexttile
plot(rand(1,20))
title('Sample 4')

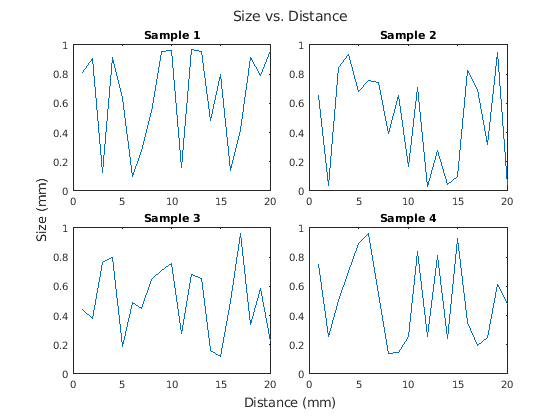

Отобразите разделяемый заголовок и подписи по осям путем передачи t к titlexlabel, и ylabel функции.

title(t,'Size vs. Distance')
xlabel(t,'Distance (mm)')
ylabel(t,'Size (mm)')

Создайте панель на рисунке. Затем создайте мозаичное размещение графика в панели путем определения объекта панели в качестве первого аргумента к tiledlayout функция. Отобразите график в каждой мозаике.

p = uipanel('Position',[.1 .2 .8 .6]);
t = tiledlayout(p,2,1);

% Tile 1
nexttile(t)
stem(1:13)

% Tile 2
nexttile(t)
bar([10 22 31 43 52])

Вызовите tiledlayout функция, чтобы создать 2- 1 мозаичное размещение графика. Вызовите nexttile функция с выходным аргументом, чтобы сохранить оси. Затем постройте в оси и установите x-и цвета оси Y к красному. Повторите процесс во второй мозаике.

t = tiledlayout(2,1);

% First tile
ax1 = nexttile;
plot([1 2 3 4 5],[11 6 10 4 18]);
ax1.XColor = [1 0 0];
ax1.YColor = [1 0 0];

% Second tile
ax2 = nexttile;
plot([1 2 3 4 5],[5 1 12 9 2],'o');
ax2.XColor = [1 0 0];
ax2.YColor = [1 0 0];

Задайте scores и strikes как векторы, содержащие подающие шары данные лиги более чем четыре игры. Затем создайте мозаичное размещение графика и отобразите три графика, показывающие количество борьбы за каждую команду.

scores = [444 460 380
          387 366 500
          365 451 611
          548 412 452];

strikes = [9  6  5
           6  4  8
           4  7  16
           10 9  8];

t = tiledlayout('flow');

% Team 1
nexttile
plot([1 2 3 4],strikes(:,1),'-o')
title('Team 1 Strikes')

% Team 2
nexttile
plot([1 2 3 4],strikes(:,2),'-o')
title('Team 2 Strikes')

% Team 3
nexttile
plot([1 2 3 4],strikes(:,3),'-o')
title('Team 3 Strikes')

Вызовите nexttile функция, чтобы создать объект осей, который охватывает две строки тремя столбцами. Затем отобразите столбчатый график в осях с легендой и сконфигурируйте значения метки деления на оси и метки. Вызовите title функция, чтобы добавить мозаику в размещение.

nexttile([2 3]);
bar([1 2 3 4],scores)
legend('Team 1','Team 2','Team 3','Location','northwest')

% Configure ticks and axis labels
xticks([1 2 3 4])
xlabel('Game')
ylabel('Score')

% Add layout title
title(t,'April Bowling League Data')

Чтобы охватить объект осей от определенного местоположения, задайте номер мозаики и значение промежутка.

Задайте scores и strikes как векторы, содержащие подающие шары данные лиги более чем четыре игры. Затем создайте 3- 3 мозаичное размещение графика и отображение пять столбчатых графиков, показывающих количество борьбы за каждую команду.

scores = [444 460 380 388 389
          387 366 500 467 460
          365 451 611 426 495
          548 412 452 471 402];

strikes = [9  6  5  7  5
           6  4  8 10  7
           4  7 16  9  9
           10  9  8  8  9];

t = tiledlayout(3,3);

% Team 1
nexttile
bar([1 2 3 4],strikes(:,1))
title('Team 1 Strikes')

% Team 2
nexttile
bar([1 2 3 4],strikes(:,2))
title('Team 2 Strikes')

% Team 3
nexttile
bar([1 2 3 4],strikes(:,3))
title('Team 3 Strikes')

% Team 4
nexttile
bar([1 2 3 4],strikes(:,4))
title('Team 4 Strikes')

% Team 5
nexttile(7)
bar([1 2 3 4],strikes(:,5))
title('Team 5 Strikes')

Отобразите больший график с легендой. Вызовите nexttile функционируйте, чтобы поместить левый верхний угол осей в пятой мозаике и охватить оси через две строки двумя столбцами мозаик. Постройте музыку ко всем командам. Сконфигурируйте ось X, чтобы отобразить четыре метки деления и добавить метки в каждую ось. Затем добавьте разделяемый заголовок наверху размещения.

nexttile(5,[2 2]);
plot([1 2 3 4],scores,'-.')
labels = {'Team 1','Team 2','Team 3','Team 4','Team 5'};
legend(labels,'Location','northwest')

% Configure ticks and axis labels
xticks([1 2 3 4])
xlabel('Game')
ylabel('Score')

% Add layout title
title(t,'April Bowling League Data')

Создайте 1 2 мозаичное размещение графика. В первой мозаике отобразите географический график, содержащий линию, которая соединяет два города на карте. Во второй мозаике создайте график рассеивания в полярных координатах.

tiledlayout(1,2)

% Display geographic plot
nexttile
geoplot([47.62 61.20],[-122.33 -149.90],'g-*')

% Display polar plot
nexttile
theta = pi/4:pi/4:2*pi;
rho = [19 6 12 18 16 11 15 15];
polarscatter(theta,rho)

Один из путей, который nexttile выходной аргумент полезен, должен, когда это необходимо, настроить содержимое в предыдущей мозаике. Например, вы можете решить реконфигурировать палитру, используемую в предыдущем графике.

Создайте мозаичное размещение графика 2 на 2. Вызовите peaks функция, чтобы получить координаты для предопределенной поверхности. Затем создайте различный график поверхности в каждой мозаике.

tiledlayout(2,2);
[X,Y,Z] = peaks(20);

% Tile 1
nexttile
surf(X,Y,Z)

% Tile 2
nexttile
contour(X,Y,Z)

% Tile 3
nexttile
imagesc(Z)

% Tile 4
nexttile
plot3(X,Y,Z)

Чтобы изменить палитру в третьей мозаике, получите оси в той мозаике. Вызовите nexttile функция путем определения номера мозаики, и возвращает выходной аргумент осей. Затем передайте оси colormap функция.

ax = nexttile(3);
colormap(ax,cool)

Создайте 2 3 мозаичное размещение графика, содержащее два графика в отдельных мозаиках и один график, который охватывает через две строки и два столбца.

t = tiledlayout(2,3);
[X,Y,Z] = peaks;

% Tile 1
nexttile
contour(X,Y,Z)

% Span across two rows and columns
nexttile([2 2])
contourf(X,Y,Z)

% Last tile
nexttile
imagesc(Z)

Чтобы изменить палитру для заполненных осей, идентифицируйте местоположение мозаики как один содержащий верхний левый угол осей. В этом случае верхний левый угол находится во второй мозаике. Вызовите nexttile функция с 2 как местоположение мозаики, и задают выходной аргумент, чтобы возвратить объект осей в том местоположении. Затем передайте оси colormap функция.

ax = nexttile(2);
colormap(ax,hot)

Загрузите patients набор данных и составляет таблицу от подмножества переменных. Затем создайте 2- 2 мозаичное размещение графика. Отобразите график рассеивания в первой мозаике, тепловую карту во второй мозаике и совмещенный график через нижнюю часть две мозаики.

load patients
tbl = table(Diastolic,Smoker,Systolic,Height,Weight,SelfAssessedHealthStatus);
tiledlayout(2,2)

% Scatter plot
nexttile
scatter(tbl.Height,tbl.Weight)

% Heatmap
nexttile
heatmap(tbl,'Smoker','SelfAssessedHealthStatus','Title','Smoker''s Health');

% Stacked plot
nexttile([1 2])
stackedplot(tbl,{'Systolic','Diastolic'});

Вызовите nexttile, и задайте номер мозаики как 1 сделать оси в той мозаике текущей системой координат. Замените содержимое той мозаики с поля точек гистограммой.

nexttile(1)
scatterhistogram(tbl,'Height','Weight');

Когда это необходимо, чтобы совместно использовать шкалу палитры или легенду между двумя или больше графиками, можно поместить его в отдельную мозаику.

Создайте заполненные контурные графики peaks и membrane наборы данных в мозаичном размещении графика.

Z1 = peaks;
Z2 = membrane;
tiledlayout(2,1);
nexttile
contourf(Z1)
nexttile
contourf(Z2)

Добавьте шкалу палитры и переместите ее в восточную мозаику.

cb = colorbar;
cb.Layout.Tile = 'east';

Иногда, вы можете должны быть создать оси вручную прежде, чем вызвать функцию построения графика. Когда вы создаете оси, задаете parent аргумент как мозаичное размещение графика. Затем расположите оси путем установки Layout свойство на осях.

Создайте мозаичное размещение графика t и задайте 'flow' расположение мозаики. Отобразите график в каждой из первых трех мозаик.

t = tiledlayout('flow');
nexttile
plot(rand(1,10));
nexttile
plot(rand(1,10));
nexttile
plot(rand(1,10));

Создайте географический объект осей gax путем вызова geoaxes функционируйте и задайте t в качестве родительского аргумента. По умолчанию, оси входит в первую мозаику, так переместите ее в четвертую мозаику установкой gax.Layout.Tile к 4. Охватите оси через 2- 3 область мозаик установкой gax.Layout.TileSpan к [2 3].

gax = geoaxes(t);
gax.Layout.Tile = 4;
gax.Layout.TileSpan = [2 3];

Вызовите geoplot функция. Затем сконфигурируйте центр карты и масштабируйте уровень для осей.

geoplot(gax,[47.62 61.20],[-122.33 -149.90],'g-*')
gax.MapCenter = [47.62 -122.33];
gax.ZoomLevel = 2;
