Синхронизирующая карта с перекрывающейся картой
mat = syncWith(map,sourcemap)map с данными из другого occupancyMap объект, sourcemap. Местоположения в map это также найдено в sourcemap обновляются. Все другие ячейки в map сохраните их текущие значения.
В этом примере показано, как переместить локальную эгоцентрическую карту и синхронизировать ее с большей мировой картой. Этот процесс эмулирует управление транспортного средства в среде и получение обновлений на препятствиях в новых областях.
Загрузите карты в качестве примера. Создайте карту заполнения из ternaryMap.
load exampleMaps.mat
map = occupancyMap(ternaryMap);
show(map)

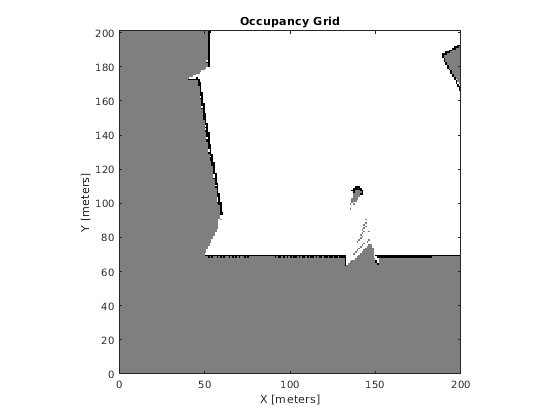

Создайте меньшую локальную карту.
mapLocal = occupancyMap(ternaryMap(end-200:end,1:200)); show(mapLocal)
Следуйте за путем, запланированным в мировой карте, и обновите локальную карту, когда вы перемещаете свою локальную систему координат.

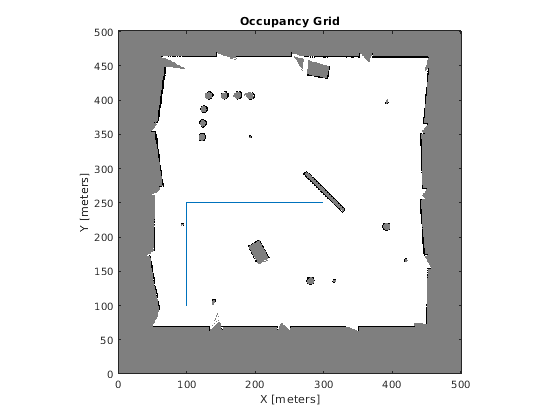

Задайте местоположения пути и график на карте.
path = [100 100
100 250
200 250
300 250];
show(map)
hold on
plot(path(:,1),path(:,2))
hold off

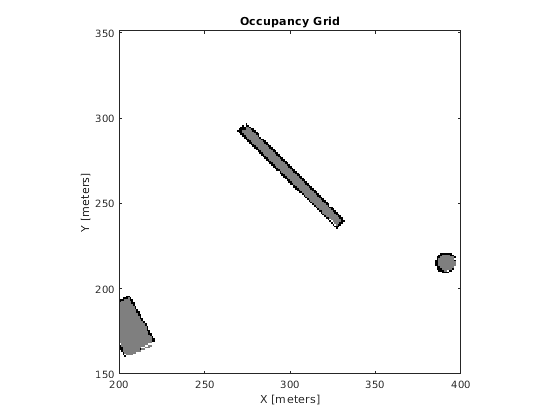

Создайте цикл для перемещения между точками разрешением карты. Разделите различие между точками разрешением карты, чтобы видеть, как много инкрементных перемещений можно сделать.
for i = 1:length(path)-1 moveAmount = (path(i+1,:)-path(i,:))/map.Resolution; for j = 1:abs(moveAmount(1)+moveAmount(2)) moveValue = sign(moveAmount).*map.Resolution; move(mapLocal,moveValue, ... "MoveType","relative","SyncWith",map) show(mapLocal) drawnow limitrate end end
