MagnetostaticResults
Магнитостатическое решение и выведенные количества
Описание
MagnetostaticResults объект содержит магнитный потенциал, магнитное поле и значения плотности магнитного потока в форме, удобной для графического вывода и постобработки.
Магнитный потенциал, магнитное поле и плотность магнитного потока вычисляются в узлах треугольной или четырехгранной mesh, сгенерированной generateMesh. Магнитные потенциальные ценности в узлах появляются в MagneticPotential свойство. Значения магнитного поля в узлах появляются в MagneticField свойство. Плотность магнитного потока в узлах появляется в MagneticFluxDensity свойство.
Интерполировать магнитный потенциал, магнитное поле и плотность магнитного потока к пользовательской сетке, такой как та, заданная meshgrid, используйте interpolateMagneticPotential, interpolateMagneticField, и interpolateMagneticFlux функции.
Создание
Решите магнитостатическую задачу с помощью solve функция. Эта функция возвращает решение как MagnetostaticResults объект.
Свойства
Функции объекта
interpolateMagneticPotential | Интерполируйте магнитный потенциал в магнитостатическом результате в произвольных пространственных местоположениях |
interpolateMagneticField | Интерполируйте магнитное поле в магнитостатическом результате в произвольных пространственных местоположениях |
interpolateMagneticFlux | Интерполируйте плотность магнитного потока в магнитостатическом результате в произвольных пространственных местоположениях |
Примеры
Решение 2D магнитостатической аналитической модели
Решите 2D электромагнитную задачу.
Создайте электромагнитную модель для магнитостатического анализа.
emagmodel = createpde('electromagnetic','magnetostatic');
Импортируйте и постройте геометрию, представляющую пластину отверстием.
importGeometry(emagmodel,'PlateHolePlanar.stl')ans =
DiscreteGeometry with properties:
NumCells: 0
NumFaces: 1
NumEdges: 5
NumVertices: 5
Vertices: [5x3 double]

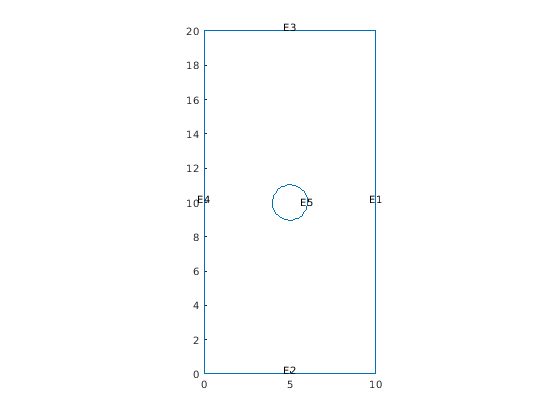

pdegplot(emagmodel,'EdgeLabels','on')
Задайте вакуумное значение проницаемости в системе СИ модулей.
emagmodel.VacuumPermeability = 1.2566370614E-6;
Задайте относительную проницаемость материала.
electromagneticProperties(emagmodel,'RelativePermeability',5000);Примените магнитные потенциальные граничные условия на ребра, структурирующие прямоугольник и круг.
electromagneticBC(emagmodel,'MagneticPotential',0,'Edge',1:4); electromagneticBC(emagmodel,'MagneticPotential',0.01,'Edge',5);
Задайте плотность тока для целой геометрии.
electromagneticSource(emagmodel,'CurrentDensity',0.5);Сгенерируйте mesh.
generateMesh(emagmodel);
Решите модель.
R = solve(emagmodel)
R =
MagnetostaticResults with properties:
MagneticPotential: [1218x1 double]
MagneticField: [1x1 FEStruct]
MagneticFluxDensity: [1x1 FEStruct]
Mesh: [1x1 FEMesh]

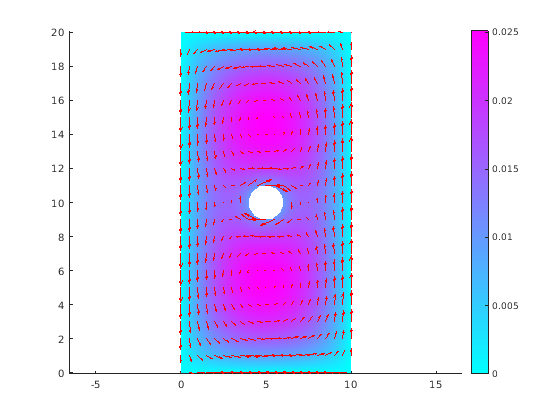

Постройте магнитный потенциал и поле.
pdeplot(emagmodel,'XYData',R.MagneticPotential, ... 'FlowData',[R.MagneticField.Hx ... R.MagneticField.Hy]) axis equal
Решение 3-D магнитостатической аналитической модели
Решите электромагнитную задачу и найдите магнитный потенциал и полевое распределение для 3-D геометрии, представляющей пластину отверстием.
Создайте электромагнитную модель для магнитостатического анализа.
emagmodel = createpde('electromagnetic','magnetostatic');
Импортируйте и постройте геометрию, представляющую пластину отверстием.
importGeometry(emagmodel,'PlateHoleSolid.stl'); pdegplot(emagmodel,'FaceLabels','on','FaceAlpha',0.3)
Задайте вакуумное значение проницаемости в системе СИ модулей.
emagmodel.VacuumPermeability = 1.2566370614E-6;
Задайте относительную проницаемость материала.
electromagneticProperties(emagmodel,'RelativePermeability',5000);Задайте плотность тока для целой геометрии.
electromagneticSource(emagmodel,'CurrentDensity',[0;0;0.5]);Примените магнитные потенциальные граничные условия на поверхности стороны и поверхность, ограничивающую отверстие.
electromagneticBC(emagmodel,'MagneticPotential',[0;0;0],'Face',3:6); electromagneticBC(emagmodel,'MagneticPotential',[0;0;0.01],'Face',7);
Сгенерируйте mesh.
generateMesh(emagmodel);
Решите модель.
R = solve(emagmodel)
R =
MagnetostaticResults with properties:
MagneticPotential: [1x1 FEStruct]
MagneticField: [1x1 FEStruct]
MagneticFluxDensity: [1x1 FEStruct]
Mesh: [1x1 FEMesh]
Постройте z-компонент магнитного потенциала.
pdeplot3D(emagmodel,'ColormapData',R.MagneticPotential.Az)
Постройте магнитное поле.
pdeplot3D(emagmodel,'FlowData',[R.MagneticField.Hx ... R.MagneticField.Hy ... R.MagneticField.Hz])
