pdecirc
Нарисуйте круг в приложении PDE Modeler
Описание
pdecirc( рисует круг с центром в (xc,yc,R)xc, yc) и радиус R. pdecirc команда открывает приложение PDE Modeler с заданным кругом, уже нарисованным в нем. Если приложение уже открыто, pdecirc добавляет заданный круг к окну приложения, не удаляя существующих форм.
pdecirc обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать круг. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Рабочая область путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
Примеры
Нарисуйте круг в приложении PDE Modeler
Откройте окно приложения PDE Modeler, содержащее круг с центром в (0,0) и радиус 1.
pdecirc(0,0,1)

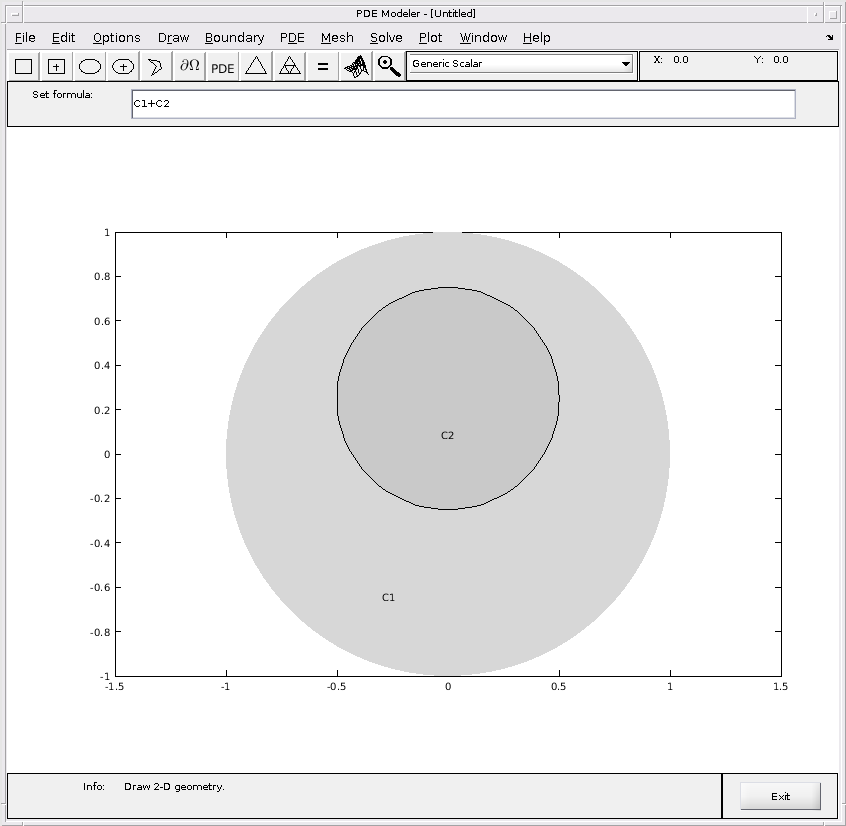

Вызовите pdecirc управляйте снова, чтобы нарисовать круг с центром в (0,0.25) и радиус 0.5. pdecirc команда добавляет второй круг в окно приложения, не удаляя первое.
pdecirc(0,0.25,0.5)
![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/DrawCircleInPDEModelerAppExample_01.png)
Присвойте имя, чтобы кружиться в приложении PDE Modeler

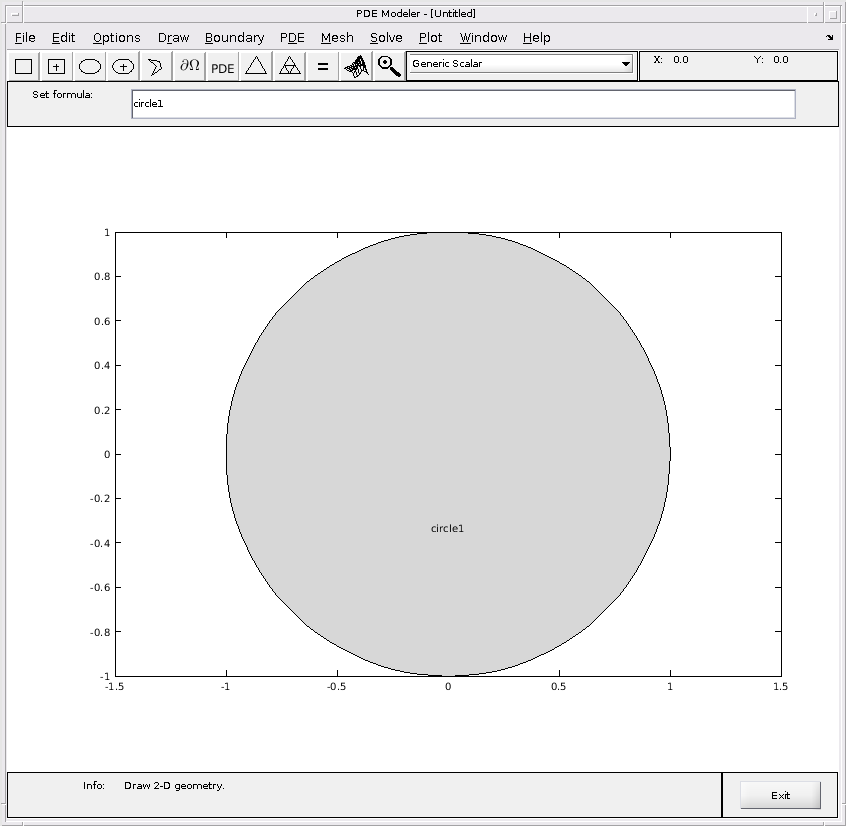

Откройте окно приложения PDE Modeler, содержащее круг с центром в (0,0) и радиус 1. Присвойте имя circle1 к этому кругу.
pdecirc(0,0,1,'circle1')![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/AssignNameToCircleInPDEModelerAppExample_01.png)
Входные параметры
Советы
pdecirc открывает приложение PDE Modeler и рисует круг. Если, вместо этого, вы хотите нарисовать круги в графическом окне MATLAB, выбрать один из этих подходов:
Используйте
plotкоманда, например:t = linspace(0,2*pi); plot(cos(t),sin(t))
Используйте
rectangleфункция сCurvatureнабор пары "имя-значение" к[1 1].Используйте Image Processing Toolbox™
viscircles(Image Processing Toolbox) функция.
Смотрите также
pdeellip | pdepoly | pderect | PDE Modeler
