pdeplot(model,'XYData',results.NodalSolution) строит решение model в узловых местоположениях как цветная объемная поверхностная диаграмма с помощью 'jet' по умолчанию палитра.

pdeplot(model,'XYData',results.Temperature,'ColorMap','hot') строит температуру в узловых местоположениях для 2D тепловой аналитической модели. Этот синтаксис создает цветную объемную поверхностную диаграмму с помощью 'hot' палитра.

pdeplot(model,'XYData',results.VonMisesStress,'Deformation',results.Displacement) строит напряжение фон Мизеса и показывает деформированную форму для 2D модели структурного анализа.

pdeplot(model,'XYData',results.ModeShapes.ux) строит x- компонент модального смещения для 2D структурной модальной аналитической модели.

pdeplot(model,'XYData',results.ElectricPotential) строит электрический потенциал в узловых местоположениях для 2D электростатической аналитической модели.

pdeplot(model) строит mesh, заданную в model.

pdeplot(mesh) строит mesh, заданную как Mesh свойство 2D model объект типа PDEModel.

pdeplot(nodes,elements) строит mesh, заданную ее nodes и elements.

pdeplot(p,e,t) строит mesh, описанную pE, и t.

pdeplot(___,Name,Value) строит mesh, данные в узловых местоположениях, или и mesh и данные, в зависимости от Name,Value парные аргументы. Используйте любые аргументы от предыдущих синтаксисов.

Задайте по крайней мере один из FlowData (векторный полевой график), XYData (окрашенный объемной поверхностной диаграммой), или ZData (3-D график высоты) пары "имя-значение". В противном случае, pdeplot строит mesh без данных. Можно объединить любое количество типов графика.

Для тепловой модели можно построить температуру или градиент температуры.
Для структурной модели можно построить смещение, напряжение, деформацию и напряжение фон Мизеса. Кроме того, можно показать деформированную форму и задать масштабный коэффициент для графика деформации.

h = pdeplot(___) возвращает указатель на график, с помощью любого из предыдущих синтаксисов.

Примеры

2D сетчатый график

Создайте модель PDE. Включайте геометрию встроенной функции lshapeg. Поймайте в сети геометрию и постройте ее.

model = createpde;
geometryFromEdges(model,@lshapeg);
mesh = generateMesh(model);

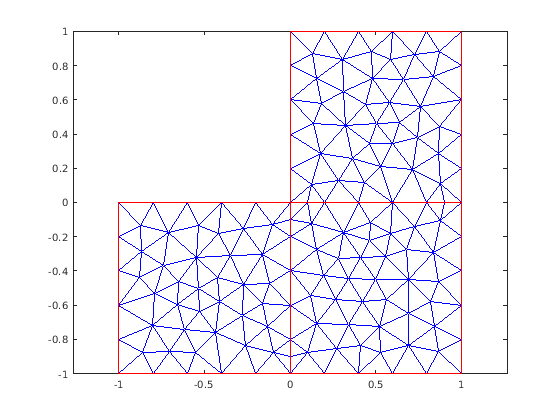

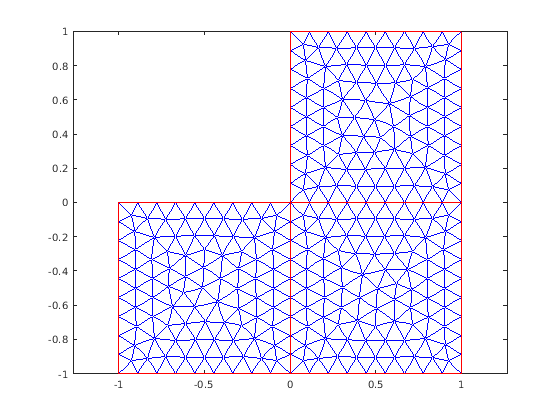

pdeplot(model)

Figure contains an axes object. The axes object contains 2 objects of type line.

В качестве альтернативы можно построить mesh при помощи mesh как входной параметр.

pdeplot(mesh)

Figure contains an axes object. The axes object contains 2 objects of type line.

Другой подход должен использовать узлы и элементы mesh как входные параметры для pdeplot.

pdeplot(mesh.Nodes,mesh.Elements)

Figure contains an axes object. The axes object contains an object of type line.

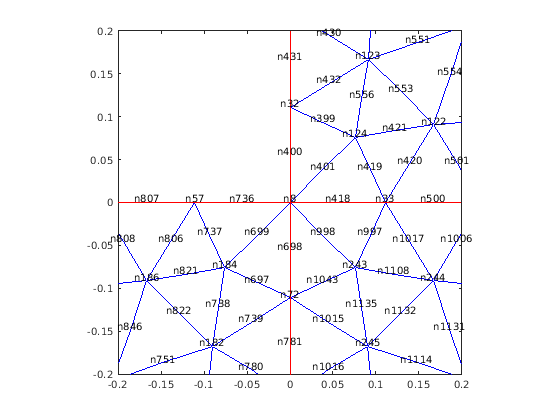

Отобразите метки узла. Используйте xlim и ylim увеличить масштаб конкретных узлов.

pdeplot(model,'NodeLabels','on')
xlim([-0.2,0.2])
ylim([-0.2,0.2])

Figure contains an axes object. The axes object contains 2 objects of type line.

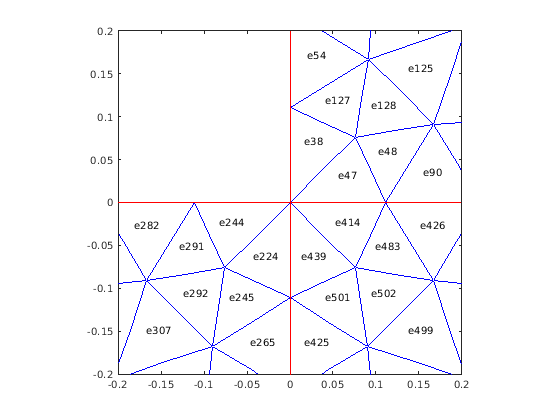

Отобразите метки элемента.

pdeplot(model,'ElementLabels','on')
xlim([-0.2,0.2])
ylim([-0.2,0.2])

Figure contains an axes object. The axes object contains 2 objects of type line.

Графики решения

Создайте окрашенные 2D и 3-D графики решения модели PDE.

Создайте модель PDE. Включайте геометрию встроенной функции lshapeg. Поймайте в сети геометрию.

model = createpde;
geometryFromEdges(model,@lshapeg);
generateMesh(model);

Установите нуль граничные условия Дирихле на всех ребрах.

applyBoundaryCondition(model,'dirichlet', ...
                             'Edge',1:model.Geometry.NumEdges, ...
                             'u',0);

Задайте коэффициенты и решите УЧП.

specifyCoefficients(model,'m',0, ...
                          'd',0, ...
                          'c',1, ...
                          'a',0, ...
                          'f',1);
results = solvepde(model)

results =
  StationaryResults with properties:

    NodalSolution: [1177x1 double]
       XGradients: [1177x1 double]
       YGradients: [1177x1 double]
       ZGradients: []
             Mesh: [1x1 FEMesh]

Доступ к решению в узловых местоположениях.

u = results.NodalSolution;

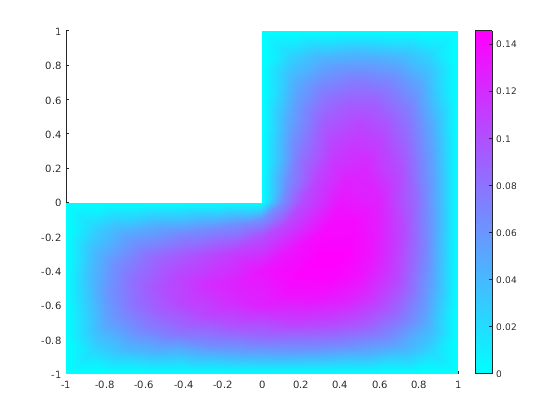

Постройте 2D решение.

pdeplot(model,'XYData',u)

Figure contains an axes object. The axes object contains an object of type patch.

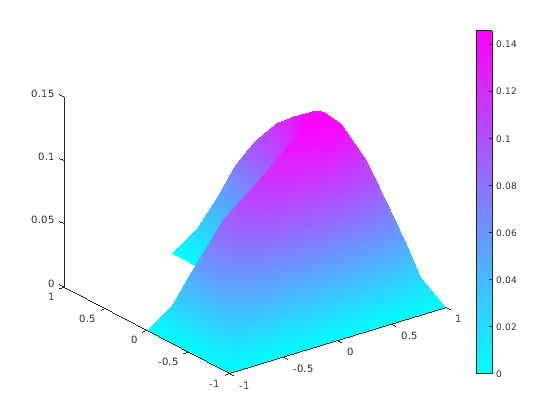

Постройте 3-D решение.

pdeplot(model,'XYData',u,'ZData',u)

Figure contains an axes object. The axes object contains an object of type patch.

График полей градиента решения

Постройте градиент решения для УЧП как график полей градиента.

Создайте модель PDE. Включайте геометрию встроенной функции lshapeg. Поймайте в сети геометрию.

model = createpde;
geometryFromEdges(model,@lshapeg);
generateMesh(model);

Установите нуль граничные условия Дирихле на всех ребрах.

applyBoundaryCondition(model,'dirichlet', ...
                             'Edge',1:model.Geometry.NumEdges, ...
                             'u',0);

Задайте коэффициенты и решите УЧП.

specifyCoefficients(model,'m',0, ...
                          'd',0, ...
                          'c',1, ...
                          'a',0, ...
                          'f',1);
results = solvepde(model)

results =
  StationaryResults with properties:

    NodalSolution: [1177x1 double]
       XGradients: [1177x1 double]
       YGradients: [1177x1 double]
       ZGradients: []
             Mesh: [1x1 FEMesh]

Доступ к градиенту решения в узловых местоположениях.

ux = results.XGradients;
uy = results.YGradients;

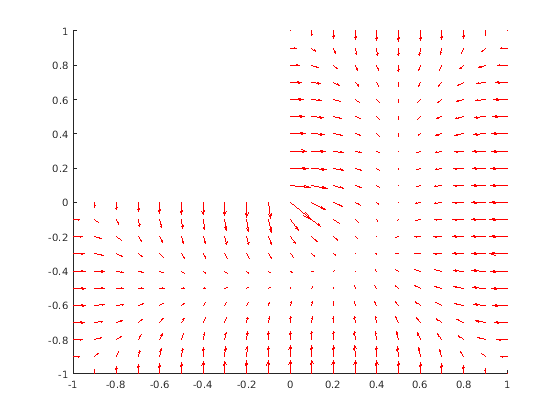

Постройте градиент как график полей градиента.

pdeplot(model,'FlowData',[ux,uy])

Figure contains an axes object. The axes object contains an object of type quiver.

Составной график

Постройте решение 2D УЧП в 3-D с 'jet' окраска и mesh, и включает график полей градиента. Получите указатели на объекты осей.

Создайте модель PDE. Включайте геометрию встроенной функции lshapeg. Поймайте в сети геометрию.

model = createpde;
geometryFromEdges(model,@lshapeg);
generateMesh(model);

Установите нуль граничные условия Дирихле на всех ребрах.

applyBoundaryCondition(model,'dirichlet', ...
                             'Edge',1:model.Geometry.NumEdges, ...
                             'u',0);

Задайте коэффициенты и решите УЧП.

specifyCoefficients(model,'m',0, ...
                          'd',0, ...
                          'c',1, ...
                          'a',0, ...
                          'f',1);
results = solvepde(model)

results =
  StationaryResults with properties:

    NodalSolution: [1177x1 double]
       XGradients: [1177x1 double]
       YGradients: [1177x1 double]
       ZGradients: []
             Mesh: [1x1 FEMesh]

Доступ к решению и его градиенту в узловых местоположениях.

u = results.NodalSolution;
ux = results.XGradients;
uy = results.YGradients;

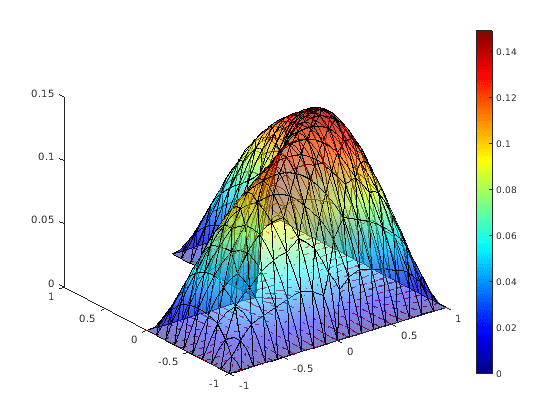

Постройте решение в 3-D с 'jet' окраска и mesh, и включает градиент как график полей градиента.

h = pdeplot(model,'XYData',u,'ZData',u, ...
                  'FaceAlpha',0.5, ...
                  'FlowData',[ux,uy], ...
                  'ColorMap','jet', ...
                  'Mesh','on')

Figure contains an axes object. The axes object contains 2 objects of type patch, quiver.

h =
  3x1 graphics array:

  Patch
  Quiver
  ColorBar

Решение переходной тепловой модели

Решите 2D переходную тепловую задачу.

Создайте переходную тепловую модель для этой проблемы.

thermalmodel = createpde('thermal','transient');

Создайте геометрию и включайте ее в модель.

SQ1 = [3; 4; 0; 3; 3; 0; 0; 0; 3; 3];
D1 = [2; 4; 0.5; 1.5; 2.5; 1.5; 1.5; 0.5; 1.5; 2.5];
gd = [SQ1 D1];
sf = 'SQ1+D1';
ns = char('SQ1','D1');
ns = ns';
dl = decsg(gd,sf,ns);
geometryFromEdges(thermalmodel,dl);

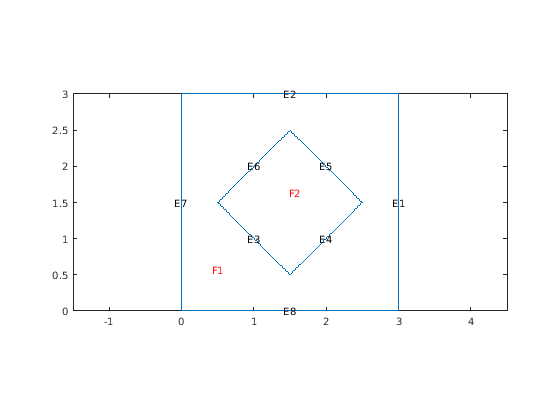

pdegplot(thermalmodel,'EdgeLabels','on','FaceLabels','on')
xlim([-1.5 4.5])
ylim([-0.5 3.5])
axis equal

Figure contains an axes object. The axes object contains 11 objects of type line, text.

Для квадратной области присвойте эти тепловые свойства:

Теплопроводность $10 W / (m \cdot^{\circ} C)$
Массовая плотность $2 kg / m^{3}$
Удельная теплоемкость $0.1 J / ({kg \cdot}^{\circ} C)$

thermalProperties(thermalmodel,'ThermalConductivity',10, ...
                               'MassDensity',2, ...
                               'SpecificHeat',0.1, ...
                               'Face',1);

Для ромбовидной области присвойте эти тепловые свойства:

Теплопроводность $2 W / (m \cdot^{\circ} C)$
Массовая плотность $1 kg / m^{3}$
Удельная теплоемкость $0.1 J / ({kg \cdot}^{\circ} C)$

thermalProperties(thermalmodel,'ThermalConductivity',2, ...
                               'MassDensity',1, ...
                               'SpecificHeat',0.1, ...
                               'Face',2);

Примите, что ромбовидная область является источником тепла с плотностью $4 W / m^{2}$ .

internalHeatSource(thermalmodel,4,'Face',2);

Примените постоянную температуру $0^{\circ} C$ сторонам квадратной пластины.

thermalBC(thermalmodel,'Temperature',0,'Edge',[1 2 7 8]);

Установите начальную температуру на 0 °C.

thermalIC(thermalmodel,0);

Сгенерируйте mesh.

generateMesh(thermalmodel);

Движущие силы для этой проблемы очень быстры. Температура достигает устойчивого состояния приблизительно за 0,1 секунды. Чтобы получить интересную часть динамики, установите время решения на logspace(-2,-1,10). Эта команда возвращается 10 логарифмически расположенных с интервалами раз решения между 0,01 и 0.1.

tlist = logspace(-2,-1,10);

Решите уравнение.

thermalresults = solve(thermalmodel,tlist);

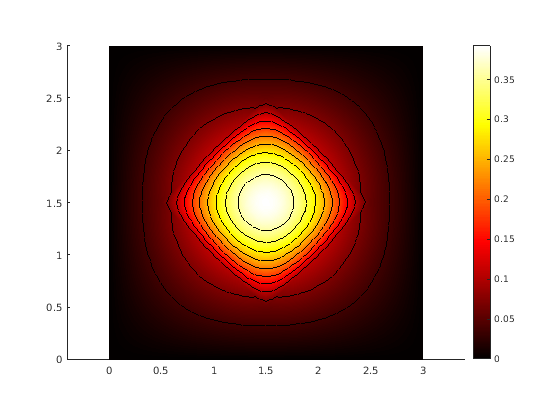

Постройте решение с изотермическими линиями при помощи контурного графика.

T = thermalresults.Temperature;
pdeplot(thermalmodel,'XYData',T(:,10),'Contour','on','ColorMap','hot')

Figure contains an axes object. The axes object contains 12 objects of type patch, line.

Постройте деформированную форму для статической проблемы Плоской Деформации

Создайте модель структурного анализа для статической проблемы плоской деформации.

structuralmodel = createpde('structural','static-planestrain');

Создайте геометрию и включайте ее в модель. Постройте геометрию.

geometryFromEdges(structuralmodel,@squareg);

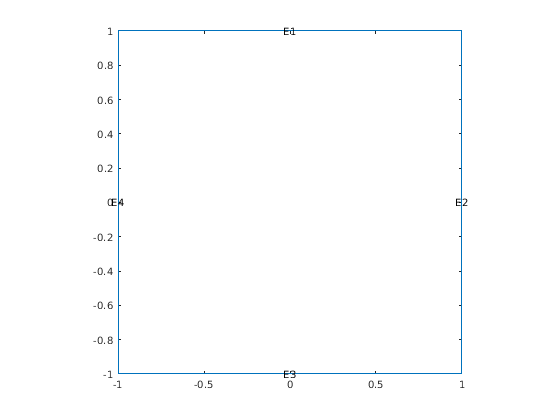

pdegplot(structuralmodel,'EdgeLabels','on')
axis equal

Figure contains an axes object. The axes object contains 5 objects of type line, text.

Задайте модуль Молодежи и отношение Пуассона.

structuralProperties(structuralmodel,'PoissonsRatio',0.3, ...
                                     'YoungsModulus',210E3);

Задайте x-компонент вынужденного смещения для ребра 1.

structuralBC(structuralmodel,'XDisplacement',0.001,'Edge',1);

Укажите, что ребро 3 является фиксированным контуром.

structuralBC(structuralmodel,'Constraint','fixed','Edge',3);

Сгенерируйте mesh и решите задачу.

generateMesh(structuralmodel);
structuralresults = solve(structuralmodel);

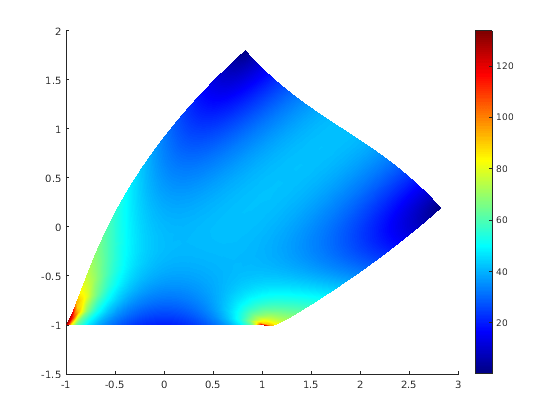

Постройте деформированную форму с помощью масштабного коэффициента по умолчанию. По умолчанию, pdeplot внутренне определяет масштабный коэффициент на основе размерностей геометрии и величины деформации.

pdeplot(structuralmodel, ...
        'XYData',structuralresults.VonMisesStress, ...
        'Deformation',structuralresults.Displacement, ...
        'ColorMap','jet')

Figure contains an axes object. The axes object contains an object of type patch.

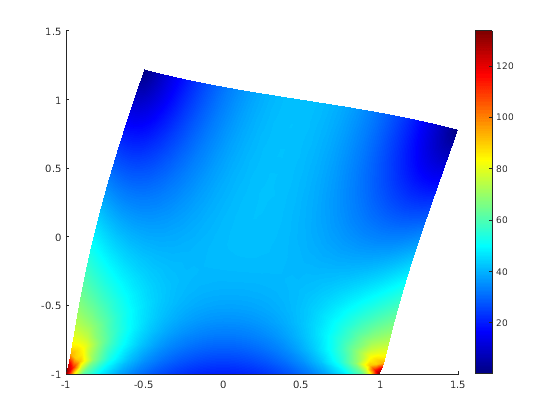

Постройте деформированную форму с масштабным коэффициентом 500.

pdeplot(structuralmodel, ...
        'XYData',structuralresults.VonMisesStress, ...
        'Deformation',structuralresults.Displacement, ...
        'DeformationScaleFactor',500,...
        'ColorMap','jet')

Figure contains an axes object. The axes object contains an object of type patch.

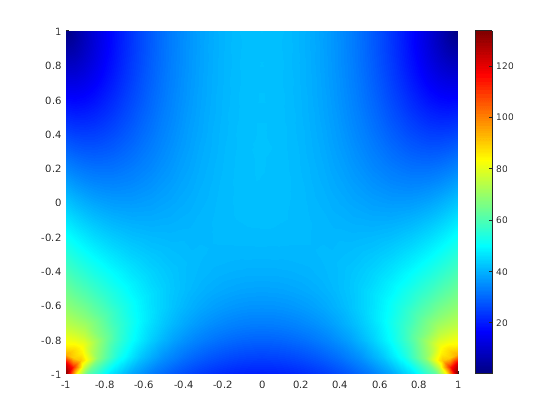

Постройте деформированную форму без масштабирования.

pdeplot(structuralmodel,'XYData',structuralresults.VonMisesStress, ...
                        'ColorMap','jet')

Figure contains an axes object. The axes object contains an object of type patch.

Решение модального анализа структурная модель

Найдите основной (самый низкий) режим 2D консольного луча, приняв распространенность условия плоского напряжения.

Задайте следующие геометрические и структурные свойства луча, наряду с модульной толщиной плоского напряжения.

length = 5;
height = 0.1;
E = 3E7;
nu = 0.3;
rho = 0.3/386;

Создайте модель плоского напряжения модели, присвойте геометрию и сгенерируйте mesh.

structuralmodel = createpde('structural','modal-planestress');
gdm = [3;4;0;length;length;0;0;0;height;height];
g = decsg(gdm,'S1',('S1')');
geometryFromEdges(structuralmodel,g);

Задайте максимальный размер элемента (пять элементов через толщину луча).

hmax = height/5;
msh=generateMesh(structuralmodel,'Hmax',hmax);

Задайте структурные свойства и граничные ограничения.

structuralProperties(structuralmodel,'YoungsModulus',E, ...
                                     'MassDensity',rho, ...
                                     'PoissonsRatio',nu);
structuralBC(structuralmodel,'Edge',4,'Constraint','fixed');

Вычислите аналитическую основную частоту (Гц) с помощью теории луча.

I = height^3/12;
analyticalOmega1 = 3.516*sqrt(E*I/(length^4*(rho*height)))/(2*pi)

analyticalOmega1 = 126.9498

Задайте частотный диапазон, который включает аналитически вычисленную частоту, и решите модель.

modalresults = solve(structuralmodel,'FrequencyRange',[0,1e6])

modalresults =
  ModalStructuralResults with properties:

    NaturalFrequencies: [32x1 double]
            ModeShapes: [1x1 FEStruct]
                  Mesh: [1x1 FEMesh]

Решатель находит собственные частоты и модальные значения смещения в узловых местоположениях. Чтобы получить доступ к этим значениям, используйте modalresults.NaturalFrequencies и modalresults.ModeShapes.

modalresults.NaturalFrequencies/(2*pi)

modalresults.ModeShapes

ans =
  FEStruct with properties:

           ux: [6511x32 double]
           uy: [6511x32 double]
    Magnitude: [6511x32 double]

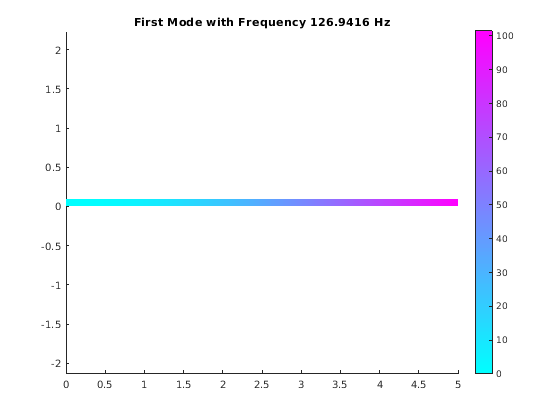

Постройте y-компонент решения для основной частоты.

pdeplot(structuralmodel,'XYData',modalresults.ModeShapes.uy(:,1))
title(['First Mode with Frequency ', ...
        num2str(modalresults.NaturalFrequencies(1)/(2*pi)),' Hz'])
axis equal

Figure contains an axes object. The axes object with title First Mode with Frequency 126.9416 Hz contains an object of type patch.

Решение 2D электростатической аналитической модели

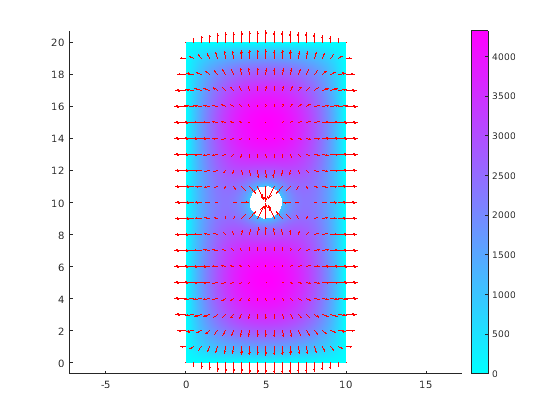

Решите электромагнитную задачу и найдите электрический потенциал и полевое распределение для 2D геометрии, представляющей пластину отверстием.

Создайте электромагнитную модель для электростатического анализа.

emagmodel = createpde('electromagnetic','electrostatic');

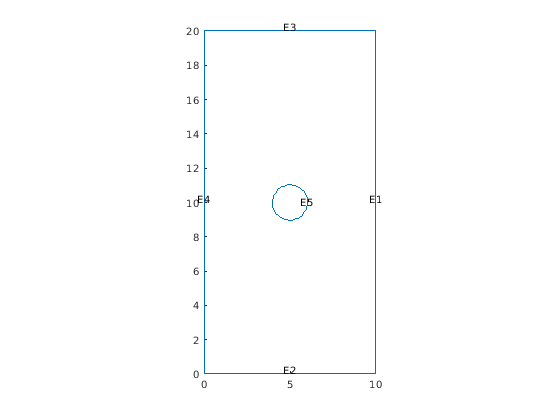

Импортируйте и постройте геометрию, представляющую пластину отверстием.

importGeometry(emagmodel,'PlateHolePlanar.stl');
pdegplot(emagmodel,'EdgeLabels','on')

Figure contains an axes object. The axes object contains an object of type line.

Задайте вакуумную проницаемость в системе СИ модулей.

emagmodel.VacuumPermittivity = 8.8541878128E-12;

Задайте относительную проницаемость материала.

electromagneticProperties(emagmodel,'RelativePermittivity',1);

Примените граничные условия напряжения на ребра, структурирующие прямоугольник и круг.

electromagneticBC(emagmodel,'Voltage',0,'Edge',1:4);
electromagneticBC(emagmodel,'Voltage',1000,'Edge',5);

Задайте плотность заряда для целой геометрии.

electromagneticSource(emagmodel,'ChargeDensity',5E-9);

Сгенерируйте mesh.

generateMesh(emagmodel);

Решите модель.

R = solve(emagmodel)

R =
  ElectrostaticResults with properties:

      ElectricPotential: [1218x1 double]
          ElectricField: [1x1 FEStruct]
    ElectricFluxDensity: [1x1 FEStruct]
                   Mesh: [1x1 FEMesh]

Постройте электрический потенциал и поле.

pdeplot(emagmodel,'XYData',R.ElectricPotential, ...
                  'FlowData',[R.ElectricField.Ex ...
                              R.ElectricField.Ey])
axis equal

Figure contains an axes object. The axes object contains 2 objects of type patch, quiver.

[p, e, t] Mesh и графики решения

Постройте p,e,t mesh. Отобразите решение с помощью 2D и 3-D цветных графиков.

Создайте геометрию, mesh, граничные условия, коэффициенты УЧП и решение.

[p,e,t] = initmesh('lshapeg');
u = assempde('lshapeb',p,e,t,1,0,1);

Постройте mesh.

pdeplot(p,e,t)

Figure contains an axes object. The axes object contains 2 objects of type line.

Постройте решение как 2D цветной график.

pdeplot(p,e,t,'XYData',u)

Figure contains an axes object. The axes object contains an object of type patch.

Постройте решение как 3-D цветной график.

pdeplot(p,e,t,'XYData',u,'ZData',u)

Figure contains an axes object. The axes object contains an object of type patch.

Входные параметры

`model` — Объект модели
`PDEModel` возразите | `ThermalModel` возразите | `StructuralModel` возразите | `ElectromagneticModel` объект

Объект модели в виде PDEModel объект, ThermalModel объект, StructuralModel объект или ElectromagneticModel объект.

Пример: model = createpde(1)

Пример: thermalmodel = createpde('thermal','steadystate')

Пример: structuralmodel = createpde('structural','static-solid')

Пример: emagmodel = createpde('electromagnetic','magnetostatic')

`mesh` — Объект ячейки
`Mesh` свойство `PDEModel` возразите | выход `generateMesh`

Объект ячейки в виде Mesh свойство PDEModel возразите или как выход generateMesh.

Пример: model.Mesh

`nodes` — Узловые координаты
2 NumNodes матрицей

Узловые координаты в виде 2 NumNodes матрицей. NumNodes является количеством узлов.

`elements` — Матрица смежности элемента в терминах идентификаторов узла
3 NumElements матрицей | 6 NumElements матрицей

Матрица смежности элемента в терминах идентификаторов узла в виде 3 NumElements или 6 NumElements матрицей. Линейные сетки содержат только угловые узлы. Для линейных сеток матрица смежности имеет три узла на 2D элемент. Квадратичные сетки содержат угловые узлы и узлы посреди каждого ребра элемента. Для квадратичных сеток матрица смежности имеет шесть узлов на 2D элемент.

A linear triangular element with a node in each corner and a quadratic triangular element with an additional node in the middle of each edge

`p` — Поймайте в сети точки
матрица

Поймайте в сети точки в виде 2 Np матрица точек, где Np число точек в mesh. Для описания (pET) матрицы, смотрите Данные о Mesh, когда [p, e, t] Утраивается.

Как правило, вы используете pE, и t данные, экспортированные из приложения PDE Modeler или сгенерированные initmesh или refinemesh.

Пример: [p,e,t] = initmesh(gd)

Типы данных: double

`e` — Поймайте в сети ребра
матрица

Поймайте в сети ребра в виде 7- Ne матрица ребер, где Ne количество ребер в mesh. Для описания (pET) матрицы, смотрите Данные о Mesh, когда [p, e, t] Утраивается.

Пример: [p,e,t] = initmesh(gd)

Типы данных: double

`t` — Поймайте в сети треугольники
матрица

Поймайте в сети треугольники в виде 4- Nt матрица треугольников, где Nt количество треугольников в mesh. Для описания (pET) матрицы, смотрите Данные о Mesh, когда [p, e, t] Утраивается.

Пример: [p,e,t] = initmesh(gd)

Типы данных: double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: pdeplot(model,'XYData',u,'ZData',u)

Когда вы используете PDEModel объект, pdeplot(model,'XYData',u,'ZData',u) объемная поверхностная диаграмма наборов, окрашивающая к решению u, и устанавливает высоты для 3-D графика к u. Здесь u NodalSolution свойство результатов УЧП возвращено solvepde или solvepdeeig.

Когда вы используете [p,e,t] представление, pdeplot(p,e,t,'XYData',u,'ZData',u) объемная поверхностная диаграмма наборов, окрашивающая к решению u и устанавливает высоты для 3-D графика к решению u. Здесь u решение, возвращенное устаревшим решателем, такой как assempde.

Совет

Графики данных

`XYData` — Окрашенные данные об объемной поверхностной диаграмме
вектор

Окрашенные данные об объемной поверхностной диаграмме в виде разделенной запятой пары, состоящей из 'XYData' и вектор. Если вы используете [p,e,t] представление, задайте данные для точек в векторе из длины size(p,2), или задайте данные для треугольников в векторе из длины size(t,2).

Как правило, вы устанавливаете XYData к решению u. pdeplot функционируйте использует XYData для окраски и 2D и 3-D графики.
pdeplot использует палитру, заданную в ColorMap пара "имя-значение", с помощью стиля задана в XYStyle пара "имя-значение".
Когда Contour парой "имя-значение" является 'on', pdeplot также кривые уровня графиков XYData.
pdeplot строит действительную часть комплексных данных.

Построить kкомпонент th решения системы УЧП, извлеките соответствующую часть решения. Например, при использовании PDEModel возразите, задайте:

results = solvepde(model);
u = results.NodalSolution; % each column of u has one component of u
pdeplot(model,'XYData',u(:,k)) % data for column k

При использовании [p,e,t] представление, задайте:

np = size(p,2); % number of node points
uk = reshape(u,np,[]); % each uk column has one component of u
pdeplot(p,e,t,'XYData',uk(:,k)) % data for column k

Пример: 'XYData',u

Типы данных: double

`XYStyle` — Окраска выбора
`'interp'` (значение по умолчанию) | `'off'` | `'flat'`

Окраска выбора в виде разделенной запятой пары, состоящей из 'XYStyle' и 'interp'off, или 'flat'.

'off' — Никакая штриховка, только сцепитесь, отображен.
'flat' — Каждый треугольник в mesh имеет единый цвет.
'interp' — Окраска графика гладко интерполирована.

Окрашивающий выбор относится к XYData пара "имя-значение".

Пример: 'XYStyle','flat'

Типы данных: char | string

`ZData` — Данные для 3-D высот графика
матрица

Данные для 3-D высот графика в виде разделенной запятой пары, состоящей из 'ZData' и матрица. Если вы используете [p,e,t] представление, обеспечьте данные для точек в векторе из длины size(p,2) или данные для треугольников в векторе из длины size(t,2).

Как правило, вы устанавливаете ZData к uРешение. XYData пара "имя-значение" устанавливает окраску 3-D графика.
ZStyle пара "имя-значение" задает, непрерывен ли график или прерывист.
pdeplot строит действительную часть комплексных данных.

results = solvepde(model);
u = results.NodalSolution; % each column of u has one component of u
pdeplot(model,'XYData',u(:,k),'ZData',u(:,k)) % data for column k

При использовании [p,e,t] представление, задайте:

np = size(p,2); % number of node points
uk = reshape(u,np,[]); % each uk column has one component of u
pdeplot(p,e,t,'XYData',uk(:,k),'ZData',uk(:,k)) % data for column k

Пример: 'ZData',u

Типы данных: double

`ZStyle` — 3-D стиль графика
`'continuous'` (значение по умолчанию) | `'off'` | `'discontinuous'`

3-D стиль графика в виде разделенной запятой пары, состоящей из 'ZStyle' и одно из этих значений:

'off' — Никакой 3-D график.
'discontinuous' — Каждый треугольник в mesh имеет универсальную высоту в 3-D графике.
'continuous' — 3-D объемная поверхностная диаграмма непрерывна.

Если вы используете ZStyle не задавая ZData пара "имя-значение", затем pdeplot игнорирует ZStyle.

Пример: 'ZStyle','discontinuous'

Типы данных: char | string

`FlowData` — Данные для графика полей градиента
матрица

Данные для графика полей градиента в виде разделенной запятой пары, состоящей из 'FlowData' и M- 2 матрица, где M количество узлов mesh. FlowData содержит x и значения y поля в точках mesh.

Когда вы используете PDEModel объект, набор FlowData можно следующим образом:

results = solvepde(model);
gradx = results.XGradients;
grady = results.YGradients;
pdeplot(model,'FlowData',[gradx grady])

Когда вы используете [p,e,t] представление, набор FlowData можно следующим образом:

[gradx,grady] = pdegrad(p,t,u); % Calculate gradient
pdeplot(p,e,t,'FlowData',[gradx;grady])

Когда вы используете ZData чтобы представлять 2D решение для УЧП как, 3-D график и вы также включаете график полей градиента, график полей градиента появляется в z = 0 плоскостей.

pdeplot строит действительную часть комплексных данных.

Пример: 'FlowData',[ux uy]

Типы данных: double

`FlowStyle` — Индикатор, чтобы показать график полей градиента
`'arrow'` (значение по умолчанию) | `'off'`

Индикатор, чтобы показать график полей градиента в виде разделенной запятой пары, состоящей из 'FlowStyle' и 'arrow' или 'off'. Здесь, 'arrow' отображает график полей градиента, заданный FlowData пара "имя-значение".

Пример: 'FlowStyle','off'

Типы данных: char | string

`XYGrid` — Индикатор, чтобы преобразовать данные о mesh в x-y сетка
`'off'` (значение по умолчанию) | `'on'`

Индикатор, чтобы преобразовать данные о mesh в x-y сетка прежде, чем построить в виде разделенной запятой пары, состоящей из 'XYGrid' и 'off' или 'on'.

Примечание

Это преобразование может изменить геометрию и уменьшить качество графика.

По умолчанию сетка имеет о sqrt(size(t,2)) элементы в каждом направлении.

Пример: 'XYGrid','on'

Типы данных: char | string

`GridParam` — Индивидуально настраиваемый x-y сетка
`[tn;a2;a3]` от более раннего вызова до `tri2grid`

Индивидуально настраиваемый x-y сетка в виде разделенной запятой пары, состоящей из 'GridParam' и матричный [tn;a2;a3]. Например:

[~,tn,a2,a3] = tri2grid(p,t,u,x,y);
pdeplot(p,e,t,'XYGrid','on','GridParam',[tn;a2;a3],'XYData',u)

Для получения дополнительной информации на данных о сетке и его x и y аргументы, смотрите tri2grid. tri2grid функция не работает с PDEModel объекты.

Пример: 'GridParam',[tn;a2;a3]

Типы данных: double

Сетчатые графики

`NodeLabels` — Метки узла
`'off'` (значение по умолчанию) | `'on'`

Узел помечает в виде разделенной запятой пары, состоящей из 'NodeLabels' и 'off' или 'on'.

pdeplot игнорирует NodeLabels когда вы используете его с ZData.

Пример: 'NodeLabels','on'

Типы данных: char | string

`ElementLabels` — Метки элемента
`'off'` (значение по умолчанию) | `'on'`

Элемент помечает в виде разделенной запятой пары, состоящей из 'ElementLabels' и 'off' или 'on'.

pdeplot игнорирует ElementLabels когда вы используете его с ZData.

Пример: 'ElementLabels','on'

Типы данных: char | string

Графики структурного анализа

`Deformation` — Данные для графического вывода деформированной формы
`Displacement` свойство `StaticStructuralResults` объект

Данные для графического вывода деформированной формы для модели структурного анализа в виде разделенной запятой пары, состоящей из 'Deformation' и Displacement свойство StaticStructuralResults объект.

В недеформированной форме центральные узлы в квадратичных сетках всегда добавляются на полурасстоянии между углами. Когда вы строите деформированную форму, центральные узлы могут переехать от центров ребра.

Пример: 'Deformation',structuralresults.Displacement

`DeformationScaleFactor` — Масштабный коэффициент для графического вывода деформированной формы
вещественное число

Масштабный коэффициент для графического вывода деформированной формы в виде разделенной запятой пары, состоящей из 'DeformationScaleFactor' и вещественное число. Используйте этот аргумент с Deformation пара "имя-значение". Значение по умолчанию задано внутренне, на основе размерностей геометрии и величины деформации.

Пример: 'DeformationScaleFactor',100

Типы данных: double

Аннотации и внешний вид

`ColorBar` — Индикатор, чтобы включать цветную полосу
`'on'` (значение по умолчанию) | `'off'`

Индикатор, чтобы включать цветную полосу в виде разделенной запятой пары, состоящей из 'ColorBar' и 'on' или 'off'. Задайте 'on' отобразить панель, дающую числовые значения, раскрашивает график. Для получения дополнительной информации смотрите colorbar. pdeplot функционируйте использует палитру, заданную в ColorMap пара "имя-значение".

Пример: 'ColorBar','off'

Типы данных: char | string

`ColorMap` палитра
`'cool'` (значение по умолчанию) | `ColorMap` значение или матрица таких значений

Палитра в виде разделенной запятой пары, состоящей из 'ColorMap' и значение, представляющее встроенную палитру или матрицу палитры. Для получения дополнительной информации смотрите colormap.

ColorMap должен использоваться с XYData пара "имя-значение".

Пример: 'ColorMap','jet'

Типы данных: double | char | string

`Mesh` — Индикатор, чтобы показать mesh
`'off'` (значение по умолчанию) | `'on'`

Индикатор, чтобы показать mesh в виде разделенной запятой пары, состоящей из 'Mesh' и 'on' или 'off'. Задайте 'on' показать mesh в графике.

Пример: 'Mesh','on'

Типы данных: char | string

`Title` — Заголовок графика
символьный вектор

Заголовок графика в виде разделенной запятой пары, состоящей из 'Title' и вектор символов.

Пример: 'Title','Solution Plot'

Типы данных: char | string

`FaceAlpha` — Поверхностная прозрачность для 3-D геометрии
1 (значение по умолчанию) | вещественное число от `0` через `1`

Поверхностная прозрачность для 3-D геометрии в виде разделенной запятой пары, состоящей из 'FaceAlpha' и вещественное число от 0 через 1. Значение по умолчанию 1 не указывает ни на какую прозрачность. Значение 0 указывает на полную прозрачность.

Пример: 'FaceAlpha',0.5

Типы данных: double

`Contour` — Индикатор, чтобы построить кривые уровня
`'off'` (значение по умолчанию) | `'on'`

Индикатор, чтобы построить кривые уровня в виде разделенной запятой пары, состоящей из 'Contour' и 'off' или 'on'. Задайте 'on' построить кривые уровня для XYData данные. Задайте уровни с Levels пара "имя-значение".

Пример: 'Contour','on'

Типы данных: char | string

`Levels` — Уровни для контурного графика
10 (значение по умолчанию) | положительное целое число | вектор из значений уровня

Уровни для контурного графика в виде разделенной запятой пары, состоящей из 'Levels' и положительное целое число или вектор из значений уровня.

Положительное целое число — График Levels как равномерно распределенные контуры.
Вектор — График очерчивает в значениях в Levels.

Чтобы получить контурный график, установите Contour пара "имя-значение" к 'on'.

Пример: 'Levels',16

Типы данных: double

Выходные аргументы

`h` — Указатели на графические объекты
вектор

Указатели на графические объекты, возвращенные как вектор.

Больше о
