sensorsig

Симулируйте полученный сигнал в сенсорной матрице

Описание

x = sensorsig(pos,ns,ang) симулирует полученные узкополосные сигналы плоской волны в сенсорной матрице. pos представляет положения элементов массива, каждый из которых принят, чтобы быть изотропным. ns указывает на количество снимков состояния симулированного сигнала. ang представляет входящие направления каждого сигнала плоской волны. Сигналы плоской волны являются сигналами принятого постоянным модуля со случайными фазами.

пример

x = sensorsig(pos,ns,ang,ncov) описывает шум через все элементы датчика. ncov задает шумовую мощность или ковариационную матрицу. Шум является Гауссовым распределенным сигналом.

пример

x = sensorsig(pos,ns,ang,ncov,scov) задает степень или ковариационную матрицу для входящих сигналов.

x = sensorsig(pos,ns,ang,ncov,scov,'Taper',taper) задает заострение массивов как разделенную запятой пару, состоящую из 'Taper' и скаляр или вектор-столбец.

[x,rt] = sensorsig(___) также возвращает теоретическую ковариационную матрицу полученного сигнала, с помощью любого из входных параметров в предыдущих синтаксисах.

пример

[x,rt,r] = sensorsig(___) также возвращает матрицу выборочной ковариации полученного сигнала.

Примеры

свернуть все

Симулируйте полученный сигнал в массиве и используйте данные, чтобы оценить направления прибытия.

Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным step синтаксис. Например, замените myObject(x) с step(myObject,x).

Создайте универсальную линейную матрицу с 8 элементами, элементы которой расположены половина длины волны с интервалами независимо.

fc = 3e8;
c = 3e8;
lambda = c/fc;
array = phased.ULA(8,lambda/2);

Симулируйте 100 снимков состояния полученного сигнала в массиве. Примите, что существует два сигнала, прибывающие из азимута 30 ° и 60 °, соответственно. Шум является белым через все элементы массива, и ОСШ составляет 10 дБ.

x = sensorsig(getElementPosition(array)/lambda,...
   100,[30 60],db2pow(-10));

Используйте beamscan пространственное средство оценки спектра, чтобы оценить направления прибытия, на основе симулированных данных.

estimator = phased.BeamscanEstimator('SensorArray',array,...
   'PropagationSpeed',c,'OperatingFrequency',fc,...
   'DOAOutputPort',true,'NumSignals',2);
[~,ang_est] = estimator(x);

Постройте пространственный спектр, следующий из процесса оценки.

plotSpectrum(estimator)

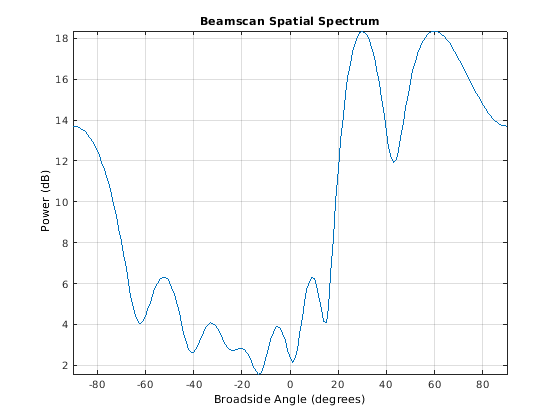

Figure contains an axes object. The axes object with title Beamscan Spatial Spectrum contains an object of type line. This object represents 1 GHz.

График показывает peaks на уровне 30 ° и 60 °.

Симулируйте получение двух некоррелированых входящих сигналов, которые имеют различные уровни мощности. Вектор под названием scov хранит уровни мощности.

Создайте универсальную линейную матрицу с 8 элементами, элементы которой расположены половина длины волны с интервалами независимо.

fc = 3e8;
c = 3e8;
lambda = c/fc;
ha = phased.ULA(8,lambda/2);

Симулируйте 100 снимков состояния полученного сигнала в массиве. Примите, что один входящий сигнал происходит из 30 азимутов степеней и имеет силу 3 Вт. Второй входящий сигнал происходит из 60 азимутов степеней и имеет силу 1 Вт. Два сигнала не коррелируются друг с другом. Шум является белым через все элементы массива, и ОСШ составляет 10 дБ.

ang = [30 60];
scov = [3 1];
x = sensorsig(getElementPosition(ha)/lambda,...
   100,ang,db2pow(-10),scov);

Используйте beamscan пространственное средство оценки спектра, чтобы оценить направления прибытия, на основе симулированных данных.

hdoa = phased.BeamscanEstimator('SensorArray',ha,...
   'PropagationSpeed',c,'OperatingFrequency',fc,...
   'DOAOutputPort',true,'NumSignals',2);
[~,ang_est] = step(hdoa,x);

Постройте пространственный спектр, следующий из процесса оценки.

plotSpectrum(hdoa);

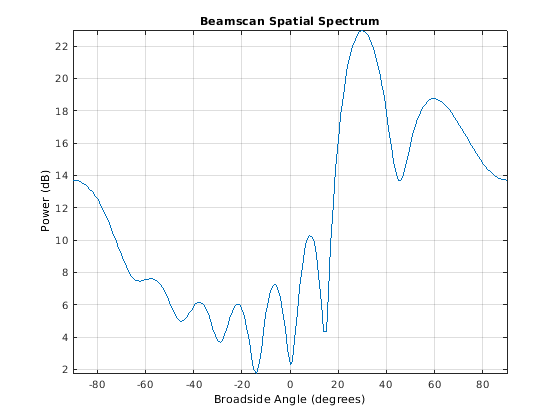

Figure contains an axes object. The axes object with title Beamscan Spatial Spectrum contains an object of type line. This object represents 1 GHz.

График показывает высокий пик в 30 градусах и более низкий пик в 60 градусах.

Симулируйте прием трех сигналов, два из которых коррелируются.

Создайте ковариационную матрицу сигнала, в которой первое и треть из трех сигналов коррелируются друг с другом.

scov = [1 0 0.6;...
        0 2 0;...
        0.6 0 1];

Симулируйте получение 100 снимков состояния трех входящих сигналов от 30 °, 40 °, и азимута на 60 °, соответственно. Массив, который получает сигналы, является универсальной линейной матрицей с 8 элементами, элементами которой является распределенная половина длины волны независимо. Шум является белым через все элементы массива, и ОСШ составляет 10 дБ.

pos = (0:7)*0.5;
ns = 100;
ang = [30 40 60];
ncov = db2pow(-10);
x = sensorsig(pos,ns,ang,ncov,scov);

Симулируйте получение сигнала в URA. Сравните теоретическую ковариацию сигнала с ее выборочной ковариацией.

Создайте универсальную прямоугольную разрядку массивов 2 на 2 элементы 1/4-wavelength независимо.

pos = 0.25 * [0 0 0 0; -1 1 -1 1; -1 -1 1 1];

Задайте шумовую мощность независимо для каждого из этих четырех элементов массива. Каждая запись в ncov шумовая мощность элемента массива. Это положение элемента является соответствующим столбцом в pos. Примите, что шум является некоррелированым через элементы.

ncov = db2pow([-9 -10 -10 -11]);

Симулируйте 100 снимков состояния полученного сигнала в массиве и сохраните теоретические и эмпирические ковариационные матрицы. Примите, что один входящий сигнал происходит из азимута на 30 ° и вертикального изменения на 10 °. Второй входящий сигнал происходит из азимута на 50 ° и вертикального изменения на 0 °. Сигналы имеют силу 1 Вт и являются некоррелироваными.

ns = 100;
ang1 = [30; 10];
ang2 = [50; 0];
ang = [ang1, ang2];
rng default
[x,rt,r] = sensorsig(pos,ns,ang,ncov);

Просмотрите величины теоретической ковариации и выборочной ковариации.

abs(rt)
ans = 4×4

    2.1259    1.8181    1.9261    1.9754
    1.8181    2.1000    1.5263    1.9261
    1.9261    1.5263    2.1000    1.8181
    1.9754    1.9261    1.8181    2.0794

abs(r)
ans = 4×4

    2.2107    1.7961    2.0205    1.9813
    1.7961    1.9858    1.5163    1.8384
    2.0205    1.5163    2.1762    1.8072
    1.9813    1.8384    1.8072    2.0000

Симулируйте получение сигнала в ULA, где шум между различными датчиками коррелируется.

Создайте универсальную линейную матрицу с 4 элементами, элементами которой является распределенная половина длины волны независимо.

pos = 0.5 * (0:3);

Задайте шумовую ковариационную матрицу. Значение в (k, _j _) положение в ncov матрица является ковариацией между k и j элементами массива, перечисленными в массиве.

ncov = 0.1 * [1 0.1 0 0; 0.1 1 0.1 0; 0 0.1 1 0.1; 0 0 0.1 1];

Симулируйте 100 снимков состояния полученного сигнала в массиве. Примите, что один входящий сигнал происходит из азимута на 60 °.

ns = 100;
ang = 60;
[x,rt,r] = sensorsig(pos,ns,ang,ncov);

Просмотрите теоретические матрицы и матрицы выборочной ковариации для полученного сигнала.

rt,r
rt = 4×4 complex

   1.1000 + 0.0000i  -0.9027 - 0.4086i   0.6661 + 0.7458i  -0.3033 - 0.9529i
  -0.9027 + 0.4086i   1.1000 + 0.0000i  -0.9027 - 0.4086i   0.6661 + 0.7458i
   0.6661 - 0.7458i  -0.9027 + 0.4086i   1.1000 + 0.0000i  -0.9027 - 0.4086i
  -0.3033 + 0.9529i   0.6661 - 0.7458i  -0.9027 + 0.4086i   1.1000 + 0.0000i

r = 4×4 complex

   1.1059 + 0.0000i  -0.8681 - 0.4116i   0.6550 + 0.7017i  -0.3151 - 0.9363i
  -0.8681 + 0.4116i   1.0037 + 0.0000i  -0.8458 - 0.3456i   0.6578 + 0.6750i
   0.6550 - 0.7017i  -0.8458 + 0.3456i   1.0260 + 0.0000i  -0.8775 - 0.3753i
  -0.3151 + 0.9363i   0.6578 - 0.6750i  -0.8775 + 0.3753i   1.0606 + 0.0000i

Входные параметры

свернуть все

Положения элементов в сенсорной матрице в виде N-вектор-столбца или матрицы. Значения в матрице находятся в модулях длины волны сигнала. Например, [0 1 2] описывает три элемента, которые расположены одна длина волны сигнала с интервалами независимо. N является числом элементов в массиве.

Размерности pos:

  • Для линейной матрицы вдоль оси y задайте y координаты элементов в векторе 1 на n.

  • Для плоского массива в yz плоскости задайте y и z координаты элементов в столбцах 2 N матрицей.

  • Для массива произвольной формы задайте x, y, и z координаты элементов в столбцах 3 N матрицей.

Типы данных: double

Количество снимков состояния симулированного сигнала в виде положительного целочисленного скаляра. Функция возвращает это количество отсчетов на элемент массива.

Типы данных: double

Направления входящей плоской волны сигнализируют в виде M-вектор-столбца или матрицы в градусах. M является количеством входящих сигналов.

Размерности ang:

  • Если ang 2 M матрицей, каждый столбец задает направление. Каждый столбец находится в форме [azimuth; elevation]. Угол азимута должен быть между –180 и 180 градусами, включительно. Угол возвышения должен быть между –90 и 90 градусами, включительно.

  • Если ang 1 M вектором, каждая запись задает угол азимута. В этом случае соответствующий угол возвышения принят, чтобы быть 0.

Типы данных: double

Шумовые характеристики в виде неотрицательного скаляра, вектора 1 на n из положительных чисел или N на n положительной определенной матрицы.

Размерности ncov:

  • Если ncov скаляр, он представляет шумовую мощность белого шума через все элементы датчика получения в ваттах. В частности, значение 0 указывает, что нет никакого шума.

  • Если ncov вектор 1 на n, каждая запись представляет шумовую мощность одного из элементов датчика в ваттах. Шум является некоррелированым через датчики.

  • Если ncov N на n матрица, она представляет ковариационную матрицу для шума через все элементы датчика.

Типы данных: double

Характеристики входящего сигнала в виде положительной скалярной величины, 1 M вектором из положительных чисел или M-by-M положительной полуопределенной матрицей.

Размерности scov:

  • Если scov скаляр, он представляет степень всех входящих сигналов в ваттах. В этом случае все входящие сигналы являются некоррелироваными и совместно используют тот же уровень мощности.

  • Если scov 1 M вектором, каждая запись представляет степень одного из входящих сигналов в ваттах. В этом случае все входящие сигналы являются некоррелироваными друг с другом.

  • Если scov M-by-M матрица, она представляет ковариационную матрицу для всех входящих сигналов. Матрица описывает корреляцию среди входящих сигналов. В этом случае, scov может быть действительным или комплексным.

Типы данных: double

Заострение элемента массива в виде скалярного или N с комплексным знаком-by-1 вектор-столбец. Размерность N является количеством элементов массива. Если taper скаляр, все элементы в массиве используют то же значение. Если taper вектор, каждая запись указывает, что заострение применилось к соответствующему элементу массива.

Типы данных: double
Поддержка комплексного числа: Да

Выходные аргументы

свернуть все

Полученный сигнал в сенсорной матрице, возвращенной как комплексный ns- N матрица. Каждый столбец представляет полученный сигнал в соответствующем элементе массива. Каждая строка представляет снимок состояния.

Теоретическая ковариационная матрица полученного сигнала, возвращенного как комплексная N на n матрица.

Матрица выборочной ковариации полученного сигнала, возвращенного как комплексная N на n матрица. N является количеством элементов массива. Функция выводит эту матрицу из x.

Примечание

Если вы задаете этот выходной аргумент, считаете создание ns больше, чем или равный N. В противном случае, r имеет неполный ранг.

Больше о

свернуть все

Угол азимута, угол возвышения

azimuth angle вектора является углом между x - ось и ортогональной проекцией вектора на плоскость xy. Угол положителен в движении от оси x к оси y. Углы азимута находятся между –180 и 180 градусами. elevation angle является углом между вектором и его ортогональной проекцией на xy - плоскость. Угол положителен при движении к положительному z - ось от плоскости xy. По умолчанию направление опорного направления элемента или массива выравнивается с положительным x - ось. Направление опорного направления является направлением основного лепестка элемента или массива.

Примечание

Угол возвышения иногда задается в литературе как угол, который вектор делает с положительным z - ось. MATLAB® и продукты Phased Array System Toolbox™ не используют это определение.

Этот рисунок иллюстрирует угол азимута и угол возвышения для вектора, показавшего зеленой сплошной линией.

Расширенные возможности

Смотрите также

Представленный в R2012b
