Average-Value Rectifier (Three-Phase)

Среднее значение трехфазное напряжение переменного тока к конвертеру напряжения постоянного тока с фиксированными потерями мощности

расширьте все на странице

Библиотека:
Simscape / Электрический / Semiconductors & Converters / Конвертеры

Описание

Блок Average-Value Rectifier (Three-Phase) моделирует среднее значение, двухполупериодный, выпрямитель с шестью импульсами. Это преобразует мгновенные трехфазные напряжения переменного тока в напряжение постоянного тока, и мощность постоянного тока требуют на трехфазный спрос на мощность переменного тока. Соответствующий спрос на мощность переменного тока равен сумме фиксированных потерь мощности и спроса на мощность постоянного тока.

Можно использовать блок Average-Value Rectifier (Three-Phase) только в качестве выпрямителя с шестью импульсами. Вы не можете объединить два блока Average-Value Rectifier, чтобы представлять выпрямитель с двенадцатью импульсами.

Рисунок показывает эквивалентную схему для выпрямителя как двухполупериодный, выпрямитель с шестью импульсами. Блок Average-Value Rectifier (Three-Phase) не дает к гармоникам, которые обычно сопоставляются с подробным представлением, однако, потому что это выполняет преобразование электроэнергии среднего значения.

Электрические уравнения определения

Напряжения заданы:

$v_{r e f} = \frac{v_{a} + v_{b} + v_{c}}{3},$

$V_{R M S} = \sqrt{\frac{{(v_{a} - v_{b})}^{2} + {(v_{b} - v_{c})}^{2} + {(v_{c} - v_{a})}^{2}}{3}},$

$v_{D C} = 3 \frac{\sqrt{2}}{π} V_{R M S},$

$v_{p} = v_{r e f} + \frac{v_{D C}}{2},$

$v_{n} = v_{r e f} - \frac{v_{D C}}{2},$

где:

_va, _vb, _vc является соответствующими напряжениями фазы AC.
_vref является смещением DC на стороне AC. В сбалансированной системе мощности переменного тока без смещения DC _vDC является 0 V.
_VRMS является линейным напряжением линии переменного тока RMS.
_DC v является разностью потенциалов между положительными и отрицательными терминалами выпрямителя.
$3 \sqrt{2} / π$ _vDC/_VRMS отношение для двухполупериодного, выпрямителя с шестью импульсами.
_vp, _vn является напряжениями на положительных и отрицательных терминалах выпрямителя.

Сопротивление, степень и токи заданы

$R_{f i x e d} = \frac{V_{R a t e d}^{2}}{P_{f i x e d}},$

$P_{D C} = - v_{p} i_{p} - v_{n} i_{n},$

$R_{A C} = \frac{V_{R M S}^{2}}{P_{D C} + \frac{V_{R M S}^{2}}{R_{f i x e d}}},$

$[\begin{matrix} i_{a} & i_{b} & i_{c} \end{matrix}] = \frac{[\begin{matrix} v_{a} & v_{b} & v_{c} \end{matrix}] - v_{r e f}}{R_{A C}},$

где:

_VRated является расчетным напряжением переменного тока, которое вы задаете на маске блока.
_Pfixed является фиксированными потерями мощности, которые вы задаете на маске блока.
_Rfixed является фиксированным серийным сопротивлением на фазу в эквивалентной соединенной звездой загрузке.
_ip, _in является токами, текущими в положительные и отрицательные терминалы выпрямителя.
_PDC является выходной мощностью на стороне DC. _PDC имеет минимальный предел 0 W.
_RAC является серийным сопротивлением на фазу в эквивалентной соединенной звездой загрузке.
_ia, _ib, _ic является соответствующими токами фазы AC, текущими в выпрямитель.

Порты

Сохранение

развернуть все

`~` — Трехфазный порт
электрический

Расширяемый трехфазный порт

Зависимости

Чтобы включить этот порт, установите Electrical connection на Composite three-phase ports.

`a` — a - фаза
электрический

Электрический порт сохранения, сопоставленный с a - фаза.

Зависимости

Чтобы включить этот порт, установите Electrical connection на Expanded three-phase ports.

`b` — b - фаза
электрический

Электрический порт сохранения, сопоставленный с b - фаза.

Зависимости

Чтобы включить этот порт, установите Electrical connection на Expanded three-phase ports.

`c` — c - фаза
электрический

Электрический порт сохранения, сопоставленный с c - фаза.

Зависимости

Чтобы включить этот порт, установите Electrical connection на Expanded three-phase ports.

`+` — Положительный терминал
электрический

Электрический порт сохранения сопоставлен с положительным терминалом.

`-` — Отрицательный терминал
электрический

Электрический порт сохранения сопоставлен с отрицательным терминалом.

Параметры

развернуть все

`Electrical connection` — Электрическое соединение
`Composite three-phase ports` (значение по умолчанию) | `Expanded three-phase ports`

Иметь ли составной объект или расширил трехфазные порты.

`Rated AC voltage` — Расчетное напряжение переменного тока
4160 `V` (значение по умолчанию)

Номинальное напряжение системы AC.

`Fixed power loss` — Фиксированные потери мощности
`1e3W` (значение по умолчанию)

Минимальная степень, продвинутая сторона AC в расчетном напряжении переменного тока. Когда мгновенное напряжение переменного тока равно значению, вы задаете для Rated AC voltage, спрос на мощность переменного тока равняется значению, которое вы задаете для Fixed power loss плюс спрос на мощность постоянного тока.

Примеры модели

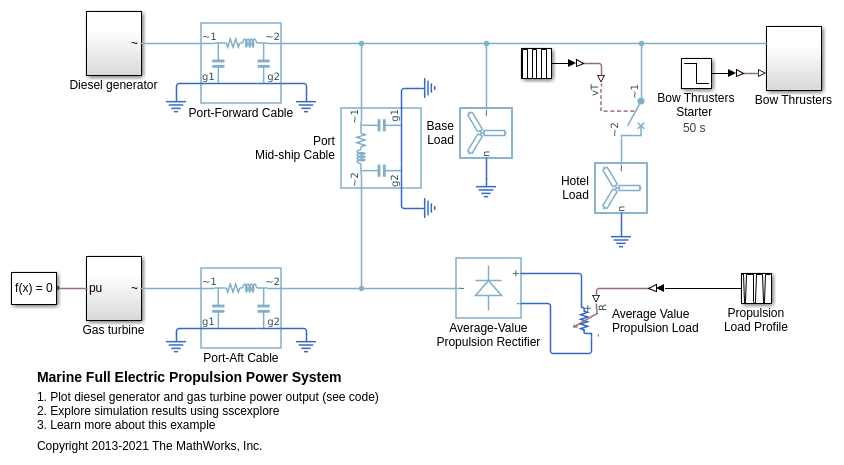

Marine Full Electric Propulsion Power System

Морская полная электрическая энергосистема движения

Представительная морская система электроэнергии полупоставки с базовой нагрузкой, загрузкой отеля, вспомогательными винтами и электрическим движением.

Вопросы совместимости

развернуть все

Обновление портов электрического соединения

Поведение изменяется в R2021b

От R2021b вперед, чтобы переключиться между составным объектом и расширенными портами, устанавливают параметр Electrical connection на любой Composite three-phase ports или Expanded three-phase ports.

В результате этих изменений, в модели, сохраненной в более раннем релизе, рассматривают параметр Electrical connection этого блока.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Темы

Расширьте и сверните трехфазные порты на блоке

Введенный в R2014b
