Buck Converter

Управляемый контроллерами регулятор напряжения понижения DC-DC

Библиотека:
Simscape / Электрический / Semiconductors & Converters / Конвертеры

Описание

Блок Buck Converter представляет конвертер, который понижает напряжение постоянного тока, как управлял присоединенный контроллер и генератор сигнала логическим элементом. Понижающие конвертеры также известны как регуляторы напряжения понижения, потому что они уменьшают величину напряжения.

Блок Buck Converter позволяет вам моделировать асинхронный конвертер с одним устройством переключения или синхронный конвертер с двумя переключающимися устройствами. Опции для типа переключающихся устройств:

GTO — Пропустите запираемый тиристор. Для получения информации о характеристике I-V устройства смотрите GTO.
Идеальный полупроводниковый переключатель — для получения информации о характеристике I-V устройства, смотрите Ideal Semiconductor Switch.
IGBT — Биполярный транзистор с изолированным затвором. Для получения информации о характеристике I-V устройства смотрите IGBT (Ideal, Switching).
MOSFET — Полевой транзистор металлооксидного полупроводника N-канала. Для получения информации о характеристике I-V устройства смотрите MOSFET (Ideal, Switching).
Тиристор — для получения информации о характеристике I-V устройства, смотрите Thyristor (Piecewise Linear).
Усредненный переключатель.

Модель

Существует три варианта модели для блока. Чтобы получить доступ к вариантам модели, в окне модели, щелкают правой кнопкой по блоку. Из контекстного меню выберите Simscape> Block choices.

Варианты модели:

Порт управления PS — Асинхронный конвертер с портом физического сигнала. Этим выбором блока является значение по умолчанию.
Электрические порты управления — Асинхронный конвертер с одним положительным и одним отрицательным электрическим сохранением port.To управление, переключающееся затворы устройства с помощью блоков Simscape™ Electrical™, выберите эту опцию.
Синхронный конвертер — Синхронный конвертер с электрическим портом сохранения.

Асинхронные модели понижающего конвертера содержат переключающееся устройство, диод, индуктор и выходной конденсатор.

Синхронная модель понижающего конвертера содержит два переключающихся устройства, индуктор и выходной конденсатор.

В каждом случае конденсатор приглаживает выходное напряжение.

Защита

Для синхронной модели конвертера можно включать интегральный защитный диод для устройства переключения S2. Интегральный диод защищает полупроводниковое устройство путем обеспечения пути к проводимости для противоположного тока. Индуктивная нагрузка может произвести высокий скачок противоположного напряжения, когда полупроводниковое устройство внезапно выключает предоставление напряжения к загрузке.

Чтобы включать и сконфигурировать внутренний блок защитного диода, используйте параметры Diode. Эта таблица показывает, как установить параметр Model dynamics на основе ваших целей.

Цели		Значение, чтобы выбрать	Интегральный защитный диод
Не включайте защиту.		`None`	'none'
Включайте защиту.	Приоритизируйте скорость симуляции.	`Diode with no dynamics`	Блок Diode
Включайте защиту.	Приоритизируйте точность модели путем точного определения динамики заряда реверсного режима.	`Diode with charge dynamics`	Динамическая модель блока Diode

Можно также включать схему демпфера для каждого устройства переключения. Схемы демпфера содержат подключенный последовательно резистор и конденсатор. Они защищают переключающиеся устройства от высоких напряжений, которые производят индуктивные нагрузки, когда устройство выключает предоставление напряжения к загрузке. Схемы демпфера также предотвращают чрезмерные уровни текущего изменения, когда включение устройства поворачивается.

Чтобы включать и сконфигурировать схему демпфера для каждого устройства переключения, используйте параметры Snubbers.

Контрольно-пропускная служба

Соединять сигналы напряжения контрольно-пропускной службы с портами логического элемента переключающихся устройств, для:

Модель порта управления PS:
1. Преобразуйте Simulink^® напряжение контрольно-пропускной службы сигнализирует к физическому сигналу с помощью блока Simulink-PS Converter.
2. Соедините блок Simulink-PS Converter с портом G.
Электрическая модель портов управления:
1. Соедините электрическую область Simscape положительный сигнал напряжения постоянного тока с портом G+.
2. Соедините электрическую область Simscape отрицательный сигнал напряжения постоянного тока с портом G-.
Синхронная модель конвертера:
1. Преобразуйте каждый сигнал напряжения контрольно-пропускной службы Simulink в физический сигнал с помощью блоков Simulink-PS Converter.
2. Мультиплексируйте конвертированные сигналы контрольно-пропускной службы в один вектор с помощью Two-Pulse Gate Multiplexer.
3. Соедините векторный сигнал с портом G.

Переменные

Используйте настройки Variables, чтобы задать приоритет и начальные целевые значения для переменных в блоках перед симуляцией. Для получения дополнительной информации смотрите Приоритет Набора и Начальную Цель для Переменных в блоках.

Допущения и ограничения

Только PWM-управляемый усредненный конвертер переключателя получает и непрерывный режим проводимости (CCM) и прерывистый режим проводимости (DCM). Управляемый рабочим циклом усредненный конвертер переключателя получает CCM только.

Порты

Входной параметр

развернуть все

`G` — Переключение управления затвором устройства
физический сигнал | вектор

Порт физического сигнала сопоставлен с выводами затвора переключающегося устройства.

Зависимости

Этот порт включен только для PS control port блокируйте выбор.

Типы данных: double

Сохранение

развернуть все

`G` — Переключение управления затвором устройства
электрический | вектор

Электрический порт сохранения сопоставлен с выводами затвора переключающихся устройств.

Зависимости

Этот порт включен только для Synchronous converter блокируйте выбор.

Типы данных: double

`G+` — Переключение затвора устройства управляет положительным терминалом
электрический | скаляр

Положительный электрический порт сохранения сопоставлен с положительным выводом затвора переключающегося устройства.

Зависимости

Этот порт включен только для Electrical control ports блокируйте выбор.

Типы данных: double

`G-` — Переключение затвора устройства управляет отрицательным терминалом
электрический | скаляр

Отрицательный электрический порт сохранения сопоставлен с отрицательным выводом затвора переключающегося устройства.

Зависимости

Этот порт включен только для Electrical control ports блокируйте выбор.

Типы данных: double

— Положительное напряжение постоянного тока 1
электрический | скаляр

Электрический порт сохранения сопоставлен с положительным терминалом первого напряжения постоянного тока.

Типы данных: double

— Отрицательное напряжение постоянного тока 1
электрический | скаляр

Электрический порт сохранения сопоставлен с отрицательным терминалом первого напряжения постоянного тока.

Типы данных: double

— Положительное напряжение постоянного тока 2
электрический | скаляр

Электрический порт сохранения сопоставлен с положительным терминалом второго напряжения постоянного тока.

Типы данных: double

— Отрицательное напряжение постоянного тока 2
электрический | скаляр

Электрический порт сохранения сопоставлен с отрицательным терминалом второго напряжения постоянного тока.

Типы данных: double

Параметры

развернуть все

Переключение устройств

Эта таблица показывает, как видимость параметров Switching Devices зависит от Switching device, который вы выбираете. Чтобы изучить, как считать таблицу, смотрите Зависимости от Параметра.

Переключение зависимостей от параметра устройств

Параметры и опции
Переключение устройства
`Ideal Semiconductor Switch`	`GTO`	`IGBT`	`MOSFET`	`Thyristor`	`Averaged Switch`
Сопротивление на состоянии	Передайте напряжение	Передайте напряжение	Источник дренажа на сопротивлении	Передайте напряжение	Сопротивление на состоянии
Проводимость состояния Off	Сопротивление на состоянии	Сопротивление на состоянии	Проводимость состояния Off	Сопротивление на состоянии
Пороговое напряжение	Проводимость состояния Off	Проводимость состояния Off	Пороговое напряжение	Проводимость состояния Off
	Пропустите триггерное напряжение, Vgt	Пороговое напряжение		Пропустите триггерное напряжение, Vgt
	Логический элемент выключает напряжение, Вгт_офф			Логический элемент выключает напряжение, Вгт_офф
	Текущее содержание			Текущее содержание

`Switching device` — Переключите тип
`Ideal Semiconductor Switch` (значение по умолчанию) | `GTO` | `IGBT` | `MOSFET` | `Thyristor` | `Averaged Switch`

Переключение типа устройства для конвертера. Для синхронной модели переключатели идентичны.

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Forward voltage` — Напряжение
0.8 `V` (значение по умолчанию) | скаляр

Для различных типов устройства переключения Forward voltage взят как:

GTO — Минимальное напряжение потребовало через порты блока анода и катода для градиента устройства, чтобы характеристика I-V была 1/_Ron, где _Ron является значением On-state resistance
IGBT — Минимальное напряжение потребовало через коллектор и эмиттерные порты блока для градиента диода, чтобы характеристика I-V была 1/_Ron, где _Ron является значением On-state resistance
Тиристор — Минимальное напряжение, требуемое для устройства включать

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`On-state resistance` — Сопротивление
0.001 `Ohm` (значение по умолчанию) | скаляр

Для различных типов устройства переключения On-state resistance взят как:

GTO — Скорость изменения напряжения по сравнению с током выше прямого напряжения
Идеальный полупроводниковый переключатель — сопротивление Анодного катода, когда устройство работает
IGBT — Сопротивление эмиттера коллектора, когда устройство работает
Тиристор — сопротивление Анодного катода, когда устройство работает
Усредненный Переключатель — сопротивление Анодного катода, когда устройство работает

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Drain-source on resistance` — Сопротивление
0.001 `Ohm` (значение по умолчанию) | скаляр

Сопротивление между дренажом и источником, который также зависит от напряжения логического элемента к источнику.

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Off-state conductance` — Проводимость
`1e-5` `1/Ohm` (значение по умолчанию) | скаляр

Проводимость, когда устройство выключено. Значение должно быть меньше 1/R, где R является значением On-state resistance.

Для различных типов устройства переключения On-state resistance взят как:

GTO — Проводимость анодного катода
Идеальный полупроводниковый переключатель — проводимость Анодного катода
IGBT — Эмиттерная коллектором проводимость
MOSFET — Проводимость источника дренажа
Тиристор — проводимость Анодного катода

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Threshold voltage` — Порог напряжения
6 `V` (значение по умолчанию) | скаляр

Порог напряжения затвора. Устройство включает, когда напряжение затвора выше этого значения. Для различных типов устройства переключения напряжение устройства интереса:

Идеальный полупроводниковый переключатель — Эмиттерное логическим элементом напряжение
IGBT — Напряжение катода логического элемента
MOSFET — Напряжение источника логического элемента

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Gate trigger voltage, Vgt` — Порог напряжения
1 `V` (значение по умолчанию) | скаляр

Порог напряжения катода логического элемента. Устройство включает, когда напряжение катода логического элемента выше этого значения.

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Gate turn-off voltage, Vgt_off` — Порог напряжения
-1 `V` (значение по умолчанию) | скаляр

Порог напряжения катода логического элемента. Устройство выключает, когда напряжение катода логического элемента ниже этого значения.

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

`Holding current` — Текущий порог
1 `A` (значение по умолчанию) | скаляр

Порог тока затвора. Устройство остается, когда ток выше этого значения, даже когда напряжение катода логического элемента падает ниже триггерного напряжения логического элемента.

Зависимости

См. таблицу Switching Devices Parameter Dependencies.

Диод

Эта таблица показывает, как видимость параметров Diode зависит от того, как вы конфигурируете Block choice, Model dynamics и параметры Reverse recovery time parameterization. Чтобы изучить, как считать эту таблицу, смотрите Зависимости от Параметра.

Диодные зависимости от параметра

Параметры и опции
Блокируйте выбор
`PS control port` или `Electrical control ports`				`Synchronous converter`
Динамика модели				Динамика модели
`Diode with no dynamics`	`Diode with charge dynamics`			`None`	`Diode with no dynamics`	`Diode with charge dynamics`
Передайте напряжение	Передайте напряжение				Передайте напряжение	Передайте напряжение
На сопротивлении	На сопротивлении				На сопротивлении	На сопротивлении
От проводимости	От проводимости				От проводимости	От проводимости
	Емкость перехода					Емкость перехода
	Пиковый противоположный ток, iRM					Пиковый противоположный ток, iRM
	Начальная буква, вперед текущая при измерении iRM					Начальная буква, вперед текущая при измерении iRM
	Скорость изменения тока при измерении iRM					Скорость изменения тока при измерении iRM
	Противоположная параметризация времени восстановления					Противоположная параметризация времени восстановления
	`Specify stretch factor`	`Specify reverse recovery time directly`	`Specify reverse recovery charge`			`Specify stretch factor`	`Specify reverse recovery time directly`	`Specify reverse recovery charge`
	Противоположное время восстановления расширяет фактор	Противоположное время восстановления, trr	Противоположный обратный заряд, Qrr			Противоположное время восстановления расширяет фактор	Противоположное время восстановления, trr	Противоположный обратный заряд, Qrr

`Model dynamics` — Модель Diode
`Protection diode with no dynamics` (значение по умолчанию) | `Protection diode with charge dynamics` | `None`

Диодный тип. Опции:

None — Эта опция не доступна для асинхронного конвертера.
Diode with no dynamics — Выберите эту опцию, чтобы приоритизировать скорость симуляции с помощью блока Diode. Эта опция является значением по умолчанию для асинхронного конвертера.
Diode with charge dynamics — Выберите эту опцию, чтобы приоритизировать точность модели в терминах динамики заряда реверсного режима с помощью коммутационной диодной модели блока Diode.

Примечание

Если вы выбираете Averaged Switch для параметра Switching Device в установке Switching Device этот параметр не отображается и Diode with no dynamics автоматически выбран.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Forward voltage` — Напряжение
0.8 `V` (значение по умолчанию) | скаляр

Минимальное напряжение потребовало через положительные и отрицательные порты блока для градиента диода, чтобы характеристика I-V была 1/_Ron, где _Ron является значением On resistance.

`On resistance` — Сопротивление
0.001 `Ohm` (значение по умолчанию) | скаляр

Скорость изменения напряжения по сравнению с током выше Forward voltage.

`Off conductance` — Проводимость
`1e-5` `1/Ohm` (значение по умолчанию) | скаляр

Проводимость обратно-смещенного диода.

`Junction capacitance` — Емкость
50 `nF` (значение по умолчанию) | скаляр

Диодная емкость перехода.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Peak reverse current, iRM` — Текущий
-235 `A` (значение по умолчанию) | скаляр меньше, чем `0`

Пиковый противоположный ток измеряется внешней схемой тестирования.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Initial forward current when measuring iRM` — Текущий
300 `A` (значение по умолчанию) | скаляр, больше, чем `0`

Начальная буква, вперед текущая при измерении пикового противоположного тока. Это значение должно быть больше нуля.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Rate of change of current when measuring iRM` — Текущий уровень изменения
-50 `A/us` (значение по умолчанию) | скаляр

Скорость изменения тока при измерении пикового противоположного тока.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Reverse recovery time parameterization` — Разовая восстановлением модель
`Specify stretch factor` (значение по умолчанию) | `Specify reverse recovery time directly` | `Specify reverse recovery charge`

Модель для параметризации времени восстановления. Когда вы выбираете Specify stretch factor или Specify reverse recovery charge, можно задать значение что использование блока, чтобы вывести противоположное время восстановления.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Reverse recovery time stretch factor` — Фактор фрагмента
3 (значение по умолчанию) | скаляр, больше, чем `1`

Значение, что использование блока, чтобы вычислить Reverse recovery time, trr. Определение фактора фрагмента является более легким способом параметрировать противоположное время восстановления, чем определение противоположного обратного заряда. Чем больше значение фактора фрагмента, тем дольше это берет для противоположного восстановления, текущего, чтобы рассеяться.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Reverse recovery time, trr` Время
15 `us` (значение по умолчанию) | скаляр

Интервал между временем, когда ток первоначально переходит к нулю (когда диод выключает), и время, когда текущие падения меньше чем к 10 процентам пикового противоположного тока.

Значение параметра Reverse recovery time, trr должно быть больше значения параметра Peak reverse current, iRM, разделенного на значение параметра Rate of change of current when measuring iRM.

Зависимости

См. таблицу Diode Parameter Dependencies.

`Reverse recovery charge, Qrr` — Заряд
1500 `s*uA` (значение по умолчанию) | скаляр

Значение, что использование блока, чтобы вычислить Reverse recovery time, trr. Используйте этот параметр, если таблица данных для вашего диодного устройства задает значение для противоположного обратного заряда вместо значения в течение противоположного времени восстановления.

Противоположный обратный заряд является общим зарядом, который продолжает рассеиваться, когда диод выключает. Значение должно быть меньше $- \frac{i^{2}_{R M}}{2 a}$ ,

где:

_iRM является значением, заданным для Peak reverse current, iRM.
a является значением, заданным для Rate of change of current when measuring iRM.

Зависимости

См. таблицу Diode Parameter Dependencies.

Фильтр LC

`Inductance` — Отфильтруйте индуктивность
`1e-6` `H` (значение по умолчанию) | положительная скалярная величина

Индуктивность фильтра LC.

`Inductor series resistance` — Серийное сопротивление индуктора
0 `Ohm` (значение по умолчанию) | нуль или положительная скалярная величина

Серийное сопротивление индуктора.

`Capacitance` — Отфильтруйте емкость
`1e-7` `F` (значение по умолчанию) | положительная скалярная величина

Емкость фильтра LC.

`Capacitor effective series resistance` — Конденсаторное сопротивление
`1e-6` `Ohm` (значение по умолчанию) | нуль или положительная скалярная величина

Серийное сопротивление конденсатора.

Демпферы

Вкладка параметров Snubbers не отображается, если вы устанавливаете Switching device на Averaged Switch.

Таблица суммирует зависимости от параметра Snubbers. Чтобы изучить, как считать таблицу, смотрите Зависимости от Параметра.

Зависимости от параметра демпферов

Зависимости от параметра демпферов
Демпфер
`None`	`RC Snubber`
	Сопротивление демпфера
	Емкость демпфера

`Snubber` — Модель Snubber
`None` (значение по умолчанию) | `RC snubber`

Переключение демпфера устройства.

Зависимости

См. таблицу Snubbers Parameter Dependencies.

`Snubber resistance` — Сопротивление
0.1 (значение по умолчанию) | `Ohm` | скаляр

Сопротивление переключающегося демпфера устройства.

Зависимости

См. таблицу Snubbers Parameter Dependencies.

`Snubber capacitance` — Емкость
`1e-7` (значение по умолчанию) | `F` | скаляр

Емкость переключающегося демпфера устройства.

Зависимости

См. таблицу Snubbers Parameter Dependencies.

Примеры модели

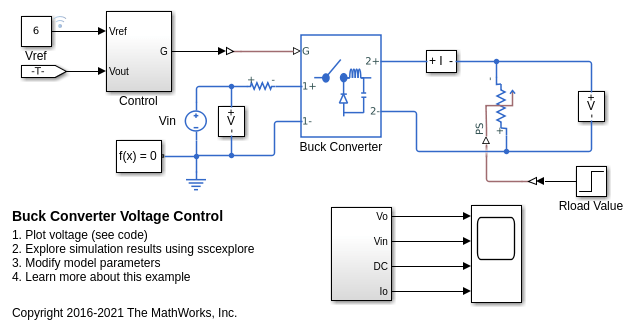

Управление напряжением понижающего конвертера

Управляйте выходным напряжением понижающего конвертера. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Входное напряжение рассматривается постоянным в течение симуляции. Переменный резистор обеспечивает загрузку для системы. Общее время симуляции (t) составляет 0,25 секунды. В t = 0,15 секунды, изменения загрузки.

Регулировка скорости BLDC

Контролируйте скорость ротора в базирующемся электрическом диске BLDC. Идеальный источник крутящего момента обеспечивает загрузку. Подсистема Управления использует основанную на PI структуру каскадного регулирования с внешним циклом регулировки скорости и внутренним циклом управления напряжения dc-ссылки. Напряжение dc-ссылки настроено через понижающий конвертер DC-DC. BLDC питается управляемым трехфазным инвертором. Сигналы логического элемента для инвертора получены из сигналов Холла. Симуляция использует шаги скорости. Подсистема Осциллографов содержит осциллографы, которые позволяют вам видеть результаты симуляции.

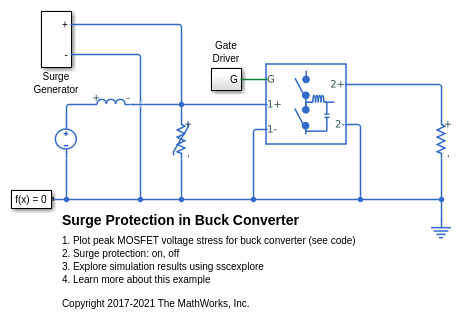

Защита от перенапряжения в понижающем конвертере

Как варистор может быть применен к понижающему конвертеру для того, чтобы защитить переключающиеся МОП-транзисторы от повышенных напряжений из-за дифференциального скачка.

Ссылки

[1] Трзынадловский, утра введение в современную силовую электронику, 2-й выпуск. Хобокен, NJ: John Wiley & Sons Inc., 2010.

[2] Hedayati, M. H. П. Бхарадвадж и В. Джон. "Гибридный синхронный конвертер степени маркера DC-DC с помощью транзисторов Сайа и GaN". Международная конференция IEEE по вопросам Силовой электроники, Дисков и энергетических систем (PEDES). Тривандрам, Индия: 2016, стр 1-6.

Документация

Buck Converter

Описание

Модель

Защита

Контрольно-пропускная служба

Переменные

Допущения и ограничения

Порты

Входной параметр

G — Переключение управления затвором устройства физический сигнал | вектор

Зависимости

Сохранение

G — Переключение управления затвором устройства электрический | вектор

Зависимости

G+ — Переключение затвора устройства управляет положительным терминалом электрический | скаляр

Зависимости

G- — Переключение затвора устройства управляет отрицательным терминалом электрический | скаляр

Зависимости

— Положительное напряжение постоянного тока 1 электрический | скаляр

— Отрицательное напряжение постоянного тока 1 электрический | скаляр

— Положительное напряжение постоянного тока 2 электрический | скаляр

— Отрицательное напряжение постоянного тока 2 электрический | скаляр

Параметры

Переключение устройств

Switching device — Переключите тип Ideal Semiconductor Switch (значение по умолчанию) | GTO | IGBT | MOSFET | Thyristor | Averaged Switch

Зависимости

Forward voltage — Напряжение0.8 V (значение по умолчанию) | скаляр

Зависимости

On-state resistance — Сопротивление0.001 Ohm (значение по умолчанию) | скаляр

Зависимости

Drain-source on resistance — Сопротивление0.001 Ohm (значение по умолчанию) | скаляр

Зависимости

Off-state conductance — Проводимость 1e-5 1/Ohm (значение по умолчанию) | скаляр

Зависимости

Threshold voltage — Порог напряжения6 V (значение по умолчанию) | скаляр

Зависимости

Gate trigger voltage, Vgt — Порог напряжения1 V (значение по умолчанию) | скаляр

Зависимости

Gate turn-off voltage, Vgt_off — Порог напряжения-1 V (значение по умолчанию) | скаляр

Зависимости

Holding current — Текущий порог1 A (значение по умолчанию) | скаляр

Зависимости

Диод

Model dynamics — Модель Diode Protection diode with no dynamics (значение по умолчанию) | Protection diode with charge dynamics | None

Зависимости

Forward voltage — Напряжение0.8 V (значение по умолчанию) | скаляр

On resistance — Сопротивление0.001 Ohm (значение по умолчанию) | скаляр

Off conductance — Проводимость 1e-5 1/Ohm (значение по умолчанию) | скаляр

Junction capacitance — Емкость50 nF (значение по умолчанию) | скаляр

Зависимости

Peak reverse current, iRM — Текущий-235 A (значение по умолчанию) | скаляр меньше, чем 0

Зависимости

Initial forward current when measuring iRM — Текущий300 A (значение по умолчанию) | скаляр, больше, чем 0

Зависимости

Rate of change of current when measuring iRM — Текущий уровень изменения-50 A/us (значение по умолчанию) | скаляр

Зависимости

Reverse recovery time parameterization — Разовая восстановлением модель Specify stretch factor (значение по умолчанию) | Specify reverse recovery time directly | Specify reverse recovery charge

Зависимости

Reverse recovery time stretch factor — Фактор фрагмента3 (значение по умолчанию) | скаляр, больше, чем 1

Зависимости

Reverse recovery time, trr Время15 us (значение по умолчанию) | скаляр

Зависимости

Reverse recovery charge, Qrr — Заряд1500 s*uA (значение по умолчанию) | скаляр

Зависимости

Фильтр LC

Inductance — Отфильтруйте индуктивность 1e-6 H (значение по умолчанию) | положительная скалярная величина

Inductor series resistance — Серийное сопротивление индуктора0 Ohm (значение по умолчанию) | нуль или положительная скалярная величина

Capacitance — Отфильтруйте емкость 1e-7 F (значение по умолчанию) | положительная скалярная величина

Capacitor effective series resistance — Конденсаторное сопротивление 1e-6 Ohm (значение по умолчанию) | нуль или положительная скалярная величина

Демпферы

Snubber — Модель Snubber None (значение по умолчанию) | RC snubber

Зависимости

Snubber resistance — Сопротивление0.1 (значение по умолчанию) | Ohm | скаляр

Зависимости

Snubber capacitance — Емкость 1e-7 (значение по умолчанию) | F | скаляр

Зависимости

Примеры модели

Управление напряжением понижающего конвертера

Регулировка скорости BLDC

`G` — Переключение управления затвором устройства
физический сигнал | вектор

`G` — Переключение управления затвором устройства
электрический | вектор

`G+` — Переключение затвора устройства управляет положительным терминалом
электрический | скаляр

`G-` — Переключение затвора устройства управляет отрицательным терминалом
электрический | скаляр

— Положительное напряжение постоянного тока 1
электрический | скаляр

— Отрицательное напряжение постоянного тока 1
электрический | скаляр

— Положительное напряжение постоянного тока 2
электрический | скаляр

— Отрицательное напряжение постоянного тока 2
электрический | скаляр

`Switching device` — Переключите тип
`Ideal Semiconductor Switch` (значение по умолчанию) | `GTO` | `IGBT` | `MOSFET` | `Thyristor` | `Averaged Switch`

`Forward voltage` — Напряжение
0.8 `V` (значение по умолчанию) | скаляр

`On-state resistance` — Сопротивление
0.001 `Ohm` (значение по умолчанию) | скаляр

`Drain-source on resistance` — Сопротивление
0.001 `Ohm` (значение по умолчанию) | скаляр

`Off-state conductance` — Проводимость
`1e-5` `1/Ohm` (значение по умолчанию) | скаляр

`Threshold voltage` — Порог напряжения
6 `V` (значение по умолчанию) | скаляр

`Gate trigger voltage, Vgt` — Порог напряжения
1 `V` (значение по умолчанию) | скаляр

`Gate turn-off voltage, Vgt_off` — Порог напряжения
-1 `V` (значение по умолчанию) | скаляр

`Holding current` — Текущий порог
1 `A` (значение по умолчанию) | скаляр

`Model dynamics` — Модель Diode
`Protection diode with no dynamics` (значение по умолчанию) | `Protection diode with charge dynamics` | `None`

`Forward voltage` — Напряжение
0.8 `V` (значение по умолчанию) | скаляр

`On resistance` — Сопротивление
0.001 `Ohm` (значение по умолчанию) | скаляр

`Off conductance` — Проводимость
`1e-5` `1/Ohm` (значение по умолчанию) | скаляр

`Junction capacitance` — Емкость
50 `nF` (значение по умолчанию) | скаляр

`Peak reverse current, iRM` — Текущий
-235 `A` (значение по умолчанию) | скаляр меньше, чем `0`

`Initial forward current when measuring iRM` — Текущий
300 `A` (значение по умолчанию) | скаляр, больше, чем `0`

`Rate of change of current when measuring iRM` — Текущий уровень изменения
-50 `A/us` (значение по умолчанию) | скаляр

`Reverse recovery time parameterization` — Разовая восстановлением модель
`Specify stretch factor` (значение по умолчанию) | `Specify reverse recovery time directly` | `Specify reverse recovery charge`

`Reverse recovery time stretch factor` — Фактор фрагмента
3 (значение по умолчанию) | скаляр, больше, чем `1`

`Reverse recovery time, trr` Время
15 `us` (значение по умолчанию) | скаляр

`Reverse recovery charge, Qrr` — Заряд
1500 `s*uA` (значение по умолчанию) | скаляр

`Inductance` — Отфильтруйте индуктивность
`1e-6` `H` (значение по умолчанию) | положительная скалярная величина

`Inductor series resistance` — Серийное сопротивление индуктора
0 `Ohm` (значение по умолчанию) | нуль или положительная скалярная величина

`Capacitance` — Отфильтруйте емкость
`1e-7` `F` (значение по умолчанию) | положительная скалярная величина

`Capacitor effective series resistance` — Конденсаторное сопротивление
`1e-6` `Ohm` (значение по умолчанию) | нуль или положительная скалярная величина

`Snubber` — Модель Snubber
`None` (значение по умолчанию) | `RC snubber`

`Snubber resistance` — Сопротивление
0.1 (значение по умолчанию) | `Ohm` | скаляр

`Snubber capacitance` — Емкость
`1e-7` (значение по умолчанию) | `F` | скаляр

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
