В этом примере показано, как вычислить КПД на основе степени, рассеянной блоками в схеме с помощью ee_getEfficiency функция.

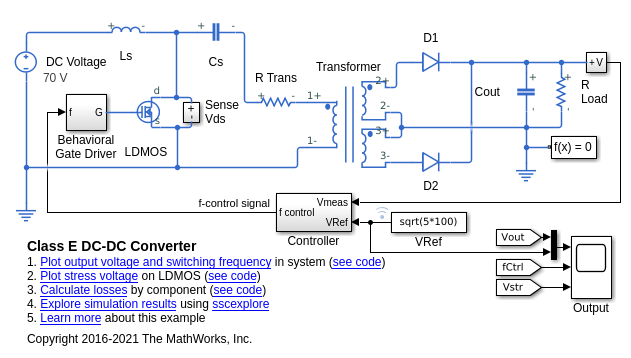

Откройте модель. В командной строке MATLAB®, введите:

model = 'ee_converter_dcdc_class_e';
open_system(model)

Загрузка в модели представлена Нагрузочным резистором R. Никакие другие блоки с power_dissipated переменные содержат Load на их имена. Поэтому можно использовать строку Load как loadIdentifier аргумент.

Если никакая строка, по крайней мере, частично не совпадает с именами всех блоков загрузки в вашей схеме, переименуйте блоки загрузки с помощью схемы, которая удовлетворяет соответствующим критериям loadIdentifier аргумент.

Этой модели в качестве примера включили регистрацию данных. Запустите симуляцию и создайте логарифмическую переменную симуляции.

sim(model)

Логарифмическая переменная simlog_ee_converter_dcdc_class_e симуляции сохранено в вашей текущей рабочей области.

Вычислите КПД и отобразите результаты.

efficiency = ee_getEfficiency('Load',simlog_ee_converter_dcdc_class_e)

efficiency =

   90.0212

В этом примере показано, как вычислить КПД на основе степени, рассеянной для определенного периода времени с помощью ee_getEfficiency функция.

Откройте модель. В командной строке MATLAB®, введите:

model = 'ee_converter_dcdc_class_e';
open_system(model)

Загрузка в модели представлена Нагрузочным резистором R. Никакие другие блоки с power_dissipated переменные содержат Load на их имена. Поэтому можно использовать строку Load как loadIdentifier аргумент.

Если никакая строка, по крайней мере, частично не совпадает с именами всех блоков загрузки в вашей схеме, переименуйте блоки загрузки с помощью схемы, которая удовлетворяет соответствующим критериям loadIdentifier аргумент.

Этой модели в качестве примера включили регистрацию данных. Запустите симуляцию и создайте логарифмическую переменную симуляции.

sim(model)

Логарифмическая переменная simlog_ee_converter_dcdc_class_e симуляции сохранено в вашей текущей рабочей области.

Время симуляции модели (t) является 1.25e-4 секундами. Вычислите КПД для интервала, когда t будет между 1e-4 и 1.25e-4 секунды.

efficiency = ee_getEfficiency('Load',simlog_ee_converter_dcdc_class_e,1e-4,1.25e-4)

efficiency =

   90.4768

В этом примере показано, как использование ee_getEfficiency функция позволяет вам вычислять и КПД схемы и вклады потерь мощности блоков незагрузки на основе степени, которую они рассеивают.

Откройте модель. В командной строке MATLAB®, введите:

model = 'ee_converter_dcdc_class_e';
open_system(model)

Загрузка в модели представлена Нагрузочным резистором R. Никакие другие блоки с power_dissipated переменные содержат Load на их имена. Поэтому можно использовать строку Load как loadIdentifier аргумент.

Если никакая строка, по крайней мере, частично не совпадает с именами всех блоков загрузки в вашей схеме, переименуйте блоки загрузки с помощью схемы, которая удовлетворяет соответствующим критериям loadIdentifier аргумент.

Этой модели в качестве примера включили регистрацию данных. Запустите симуляцию и создайте логарифмическую переменную симуляции.

sim(model)

Логарифмическая переменная simlog_ee_converter_dcdc_class_e симуляции сохранено в вашей текущей рабочей области.

Вычислите КПД и вклады потерь мощности из-за рассеянной степени.

[efficiency,lossesTable] = ee_getEfficiency('Load',simlog_ee_converter_dcdc_class_e)

efficiency =

   90.0212


lossesTable =

  7x2 table

                     LoggingNode                        Power
    ______________________________________________    _________

    {'ee_converter_dcdc_class_e.LDMOS'           }       3.6583
    {'ee_converter_dcdc_class_e.R_Trans.Resistor'}        2.911
    {'ee_converter_dcdc_class_e.D2'              }       1.9516
    {'ee_converter_dcdc_class_e.D1'              }       1.8436
    {'ee_converter_dcdc_class_e.Cs'              }      0.27391
    {'ee_converter_dcdc_class_e.Ls'              }      0.27098
    {'ee_converter_dcdc_class_e.Cout'            }    0.0004458
