Induction Machine Measurement
Измерение на модуль от асинхронной машины
- Библиотека:
Simscape / Электрический / Электромеханический / Асинхронный
Описание
Блок Induction Machine Measurement выводит измерение на модуль, сопоставленное со связанным блоком Induction Machine Squirrel Cage или Induction Machine Wound Rotor. Вход блока Induction Machine Measurement соединяется с pu выходной порт блока асинхронной машины.
Вы устанавливаете параметр Output на измерение на модуль, сопоставленное с асинхронной машиной. На основе значения вы выбираете, блок Induction Machine Measurement:
Непосредственно выводит значение элемента в векторе входного сигнала
Вычисляет измерение на модуль при помощи значений элементов в векторе входного сигнала в математических выражениях
Блок Induction Machine Measurement выводит измерение на модуль от асинхронной машины согласно выражениям выходного значения в таблице. Например, когда вы устанавливаете Output на Stator d-axis voltage, блок непосредственно выводит значение элемента pu_vds в векторе входного сигнала. Однако, когда вы устанавливаете Output на Slip, блок вычисляет значение промаха путем вычитания значения элемента pu_velocity от 1.
| Установка выходного параметра | Выражение выходного значения |
|---|---|
Электрический крутящий момент | pu_torque |
Скорость ротора | pu_velocity |
Напряжение d-оси статора | pu_vds |
Напряжение q-оси статора | pu_vqs |
Напряжение нулевой последовательности статора | pu_v0s |
Текущая d-ось статора | pu_ids |
Текущая q-ось статора | pu_iqs |
Текущая нулевая последовательность статора | pu_i0s |
Промах | 1-pu_velocity |
Полная мощность | |
Действительная мощность | pu_Pt = (pu_vds*pu_ids) + (pu_vqs*pu_iqs) + 2 (pu_v0s*pu_i0s) |
Реактивная мощность | pu_Qt = (pu_vqs*pu_ids) – (pu_vds*pu_iqs) |
Терминальное напряжение | |
Терминальный ток | |
Угол коэффициента мощности (рад) | power_factor_angle = atan2 (pu_Qt, pu_Pt) |
Коэффициент мощности | because(power_factor_angle) |
Порты
Входной параметр
Вывод
Параметры

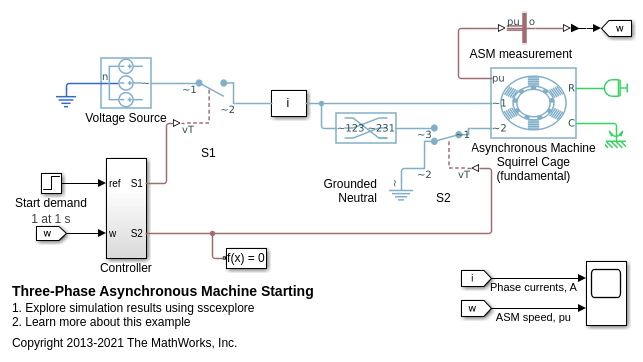

Примеры модели
Расширенные возможности
Смотрите также
