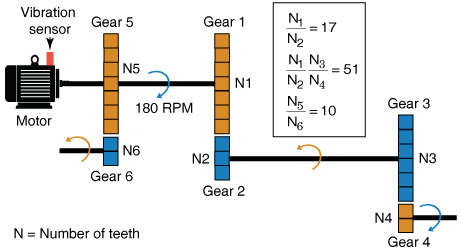

Считайте ходовую часть с шестью механизмами управляемой двигателем, который оснащен датчиком вибрации, как изображено в рисунке ниже. Механизм 1 на вале двигателя сцепляется с механизмом 2 с передаточным отношением 17:1. Итоговое передаточное отношение, то есть, отношение между механизмами 1 и 2 и механизмами 3 и 4, 51:1. Механизм 5, также на вале двигателя, сцепляется с механизмом 6 с передаточным отношением 10:1. Двигатель вращается на уровне 180 об/мин, и частота дискретизации датчика вибрации составляет 50 кГц. Чтобы получить сигнал, содержащий только запутывающие компоненты для механизмов 5 и 6, отфильтруйте компоненты вращения вала, механизмы 1 и 2 и, 3 и 4 путем определения их передаточных отношений 17 и 51 в orderList. Компоненты сигнала, соответствующие вращению вала (порядок = 1), всегда неявно включаются в расчет.

rpm = 180;
fs = 50e3;
t = (0:1/fs:(1/3)-1/fs)';                           % sample times
orderList = [17 51];
f = rpm/60*[1 orderList 10];

На практике вы использовали бы результаты измерений, такие как сигналы вибрации, полученные из акселерометра. В данном примере сгенерируйте сигнал TSA X, который является симулированными данными из датчика вибрации, смонтированного на двигателе.

X = sin(2*pi*f(1)*t) + sin(2*pi*2*f(1)*t) + ...     % motor shaft rotation and harmonic
    3*sin(2*pi*f(2)*t) + 3*sin(2*pi*2*f(2)*t) + ... % gear mesh vibration and harmonic for gears 1 and 2
    4*sin(2*pi*f(3)*t) + 4*sin(2*pi*2*f(3)*t) + ... % gear mesh vibration and harmonic for gears 3 and 4
    2*sin(2*pi*10*f(1)*t);                          % gear mesh vibration for gears 5 and 6

Вычислите сигнал различия сигнала TSA использование шага расчета, об/мин и порядков mesh, которые будут отфильтрованы.

Y = tsadifference(X,t,rpm,orderList);

Выход Y вектор, содержащий сигнал mesh механизма и гармоники для механизмов 5 и 6.

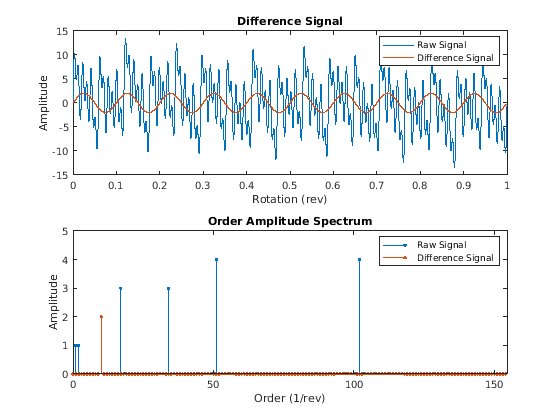

Визуализируйте сигнал различия, необработанный сигнал TSA и их амплитудный спектр на графике.

tsadifference(X,fs,rpm,orderList)

Из амплитудного графика спектра наблюдайте следующие компоненты:

В этом примере, sineWavePhaseMod.mat содержит данные модулируемой синусоиды фазы. XT расписание с данными о синусоиде и rpm используемый 60 об/мин. Синусоида имеет частоту 32 Гц. Чтобы отфильтровать немодулируемую синусоиду и боковые полосы сигнала модуляции фазы, используйте 32 в качестве orderList.

Загрузите данные и необходимые переменные.

load('sineWavePhaseMod.mat','XT','rpm','orders')
head(XT,4)

ans=4×1 timetable
         Time          Data
    ______________    _______

    0 sec                   0
    0.00097656 sec     0.2011
    0.0019531 sec     0.39399
    0.0029297 sec     0.57078

Обратите внимание на то, что временные стоимости в XT строго увеличиваются, равноотстоящий, и конечный.

Вычислите сигнал различия и его амплитудный спектр. Установите значение 'Domain' к 'frequency' поскольку порядки находятся в Гц.

[Y,S] = tsadifference(XT,rpm,orders,'Domain','frequency')

Y=1024×1 timetable
         Time            Data
    ______________    __________

    0 sec             2.2849e-15
    0.00097656 sec      0.046525
    0.0019531 sec       0.091185
    0.0029297 sec        0.13219
    0.0039062 sec         0.1679
    0.0048828 sec        0.19688
    0.0058594 sec        0.21799
    0.0068359 sec        0.23039
    0.0078125 sec         0.2336
    0.0087891 sec        0.22751
    0.0097656 sec        0.21239
    0.010742 sec         0.18888
    0.011719 sec         0.15793
    0.012695 sec         0.12081
    0.013672 sec        0.079041
    0.014648 sec        0.034303
      ⋮

S = 1024×1 complex

  -0.0000 + 0.0000i
   0.0000 + 0.0000i
   0.0000 + 0.0000i
   0.0000 + 0.0000i
   0.0000 + 0.0000i
  -0.0000 - 0.0000i
  -0.0000 + 0.0000i
   0.0000 + 0.0000i
  -0.0000 - 0.0000i
   0.0000 + 0.0000i
      ⋮

Выход Y расписание, которое содержит сигнал различия, в то время как S вектор, который содержит амплитудный спектр сигнала различия Y.

В этом примере, sineWaveRectangularPulse.mat содержит данные синусоиды, модулируемой меандром. X вектор с модулируемыми данными о синусоиде, полученными на скорости вала 60 об/мин. Немодулируемая синусоида имеет частоту 32 Гц и амплитуду 1,0 модулей.

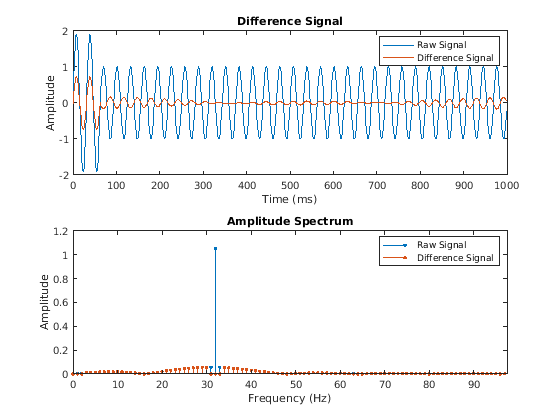

Загрузите данные и постройте сигнал различия модулируемого сигнала TSA X. Чтобы получить сигнал различия, отфильтруйте немодулируемую синусоиду и боковые полосы сигнала модуляции путем определения частоты 32 Гц в orderList. Установите значение 'Domain' к 'frequency'.

load('sineWaveRectangularPulse.mat','X','t','rpm','orderList')
tsadifference(X,t,rpm,orderList,'Domain','frequency');

Из графика наблюдайте форму волны и амплитудный спектр различия и необработанных сигналов, соответственно. Заметьте, что сигнал различия содержит все кроме:
