matchingnetwork
Создайте соответствие с сетью для сети с 1 портом и сгенерируйте объект схемы
Описание
Используйте matchingnetwork объект создать схему сети соответствия для сети с 1 портом, которые совпадают с импедансом данного источника к импедансу данной загрузки на заданной центральной частоте. matchingnetwork объектно-ориентированная память сгенерированная сеть как circuit объект в свойстве Circuit. Функция exportCircuits мог также использоваться, чтобы экспортировать выбранную сгенерированную схему (схемы).
Можно использовать приложение Matching Network Designer, чтобы спроектировать, визуализировать, и сравнить соответствие с сетями для загрузки с одним портом. Для получения дополнительной информации смотрите Matching Network Designer.
Создание
Описание
matchnet = matchingnetwork создает соответствующий сетевой объект со значениями свойств по умолчанию.
matchnet = matchingnetwork(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, matchnet = matchingnetwork('SourceImpedance','60') создает соответствующую сеть с исходным импедансом 60 Ом.
Свойства
Функции объекта
addEvaluationParameter | Забивает гол эффективности для вида, передачи или сбоя, совпадающего с проектированием сети |
circuitDescriptions | Таблицы, описывающие каждого топология и эффективность созданной соответствующей сети |
getEvaluationParameters | Таблица параметров оценки в настоящее время раньше оценивала и передавала или приводила соответствие к сбою с проектированиями сети |
clearEvaluationParameter | Удалите одну или несколько целей эффективности |
exportCircuits | Выберите и экспортируйте сгенерированные соответствующие сети, когда схема возражает от существующего сетевого объекта соответствия |
rfplot | Постройте входной коэффициент отражения и усиление преобразователя соответствия с сетью |
smithplot | Отобразите данные об измерении на графике по графику Смита |
sparameters | Вычислите S-параметры для данных RF, сети, схемы и соответствия с сетевыми объектами |
Примеры
Сеть соответствия значения по умолчанию
Создайте сеть соответствия значения по умолчанию использование объекта, matchingnetwork.
matchnet = matchingnetwork
matchnet =
matchingnetwork with properties:
SourceImpedance: 50 Ohms
LoadImpedance: 50 Ohms
CenterFrequency: 1 GHz
Components: 2
Circuit: [1x2 circuit]
Соответствие с сетью с заданными свойствами
Создайте соответствующую сеть с исходным импедансом, 100 Ом, загрузите импеданс, 75 Ом, центральная частота, 2 ГГц, желала загруженной добротности, 5, и количество компонентов, 3.
mnobj = matchingnetwork('SourceImpedance',100,'LoadImpedance',... 75,'CenterFrequency',2e9,'LoadedQ',5,'Components',3)
mnobj =
matchingnetwork with properties:
SourceImpedance: 100 Ohms
LoadImpedance: 75 Ohms
CenterFrequency: 2 GHz
Bandwidth: 400 MHz
Components: 3
LoadedQ: 5
Circuit: [1x8 circuit]
Отобразите список соответствия с сетевыми сгенерированными схемами и их соответствующая эффективность
[circuit_list, performance] = circuitDescriptions(mnobj)
circuit_list=8×7 table
circuitName component1Type component1Value component2Type component2Value component3Type component3Value
___________ ______________ _______________ ______________ _______________ ______________ _______________
Circuit 1 "auto_2" "Shunt C" 3.9789e-12 "Series L" 2.1389e-10 "Shunt L" 1.3876e-09
Circuit 2 "auto_7" "Series C" 1.8501e-13 "Shunt C" 2.8519e-14 "Series L" 2.9842e-08
Circuit 3 "auto_3" "Shunt L" 1.5915e-09 "Series C" 2.9607e-11 "Shunt C" 4.5637e-12
Circuit 4 "auto_6" "Series L" 3.4228e-08 "Shunt L" 2.2205e-07 "Series C" 2.1221e-13
Circuit 5 "auto_1" "Shunt C" 3.9789e-12 "Series L" 2.8468e-09 "Shunt C" 4.5637e-12
Circuit 6 "auto_5" "Series L" 3.4228e-08 "Shunt C" 3.7957e-13 "Series L" 2.9842e-08
Circuit 7 "auto_4" "Shunt L" 1.5915e-09 "Series C" 2.2245e-12 "Shunt L" 1.3876e-09
Circuit 8 "auto_8" "Series C" 1.8501e-13 "Shunt L" 1.6684e-08 "Series C" 2.1221e-13
performance=8×4 table
circuitName evaluationPassed testsFailed performanceScore
___________ ________________ ____________ ________________
Circuit 1 "auto_2" {["Yes"]} {0x0 double} {[ 1.9447]}
Circuit 2 "auto_7" {["Yes"]} {0x0 double} {[ 1.9447]}
Circuit 3 "auto_3" {["Yes"]} {0x0 double} {[ 1.9443]}
Circuit 4 "auto_6" {["Yes"]} {0x0 double} {[ 1.9443]}
Circuit 5 "auto_1" {["No" ]} {[ 1]} {[-0.1254]}
Circuit 6 "auto_5" {["No" ]} {[ 1]} {[-0.1254]}
Circuit 7 "auto_4" {["No" ]} {[ 1]} {[-0.6947]}
Circuit 8 "auto_8" {["No" ]} {[ 1]} {[-0.6947]}

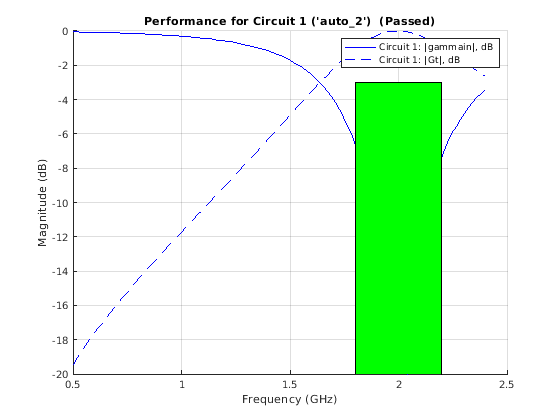

Постройте частотную характеристику лучшей схемы (Схема № 1) между 0,5 ГГц и 2,5 ГГц.
frequencies = linspace(0.5e9,2.4e9);
CircuitIndex = 1; % Best circuit is sorted to the top
rfplot(mnobj,frequencies,CircuitIndex)
Постройте преобразование импеданса для сгенерированного (Circuit#1) сети лучшего соответствия. Для получения дополнительной информации смотрите smithplot.
smithplot(mnobj)
Экспортировать выбранную схему сети соответствия, например, Схему № 5:
CircuitIndex = 5; mn_circuit = mnobj.Circuit(CircuitIndex)
mn_circuit =
circuit: Circuit element
ElementNames: {'C' 'L' 'C_1'}
Elements: [1x3 rf.internal.circuit.RLC]
Nodes: [1 2 3]
Name: 'auto_1'
NumPorts: 2
Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}
В качестве альтернативы используйте exportCircuits (m, CircuitIndex).
Покажите параметры оценки по умолчанию, используемые соответствующей сетью.
ep = getEvaluationParameters(mnobj)
ep=1×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ ______ _________________________ ______ _____________
{'Gt'} {'>'} {[-3]} {[1.8000e+09 2.2000e+09]} {[1]} {'Automatic'}
Добавьте новый параметр оценки и постройте частотную характеристику Схемы № 1.
mnobj = mnobj.addEvaluationParameter('gammain','>',-2,[0.5e9 1.5e9],1)
mnobj =
matchingnetwork with properties:
SourceImpedance: 100 Ohms
LoadImpedance: 75 Ohms
CenterFrequency: 2 GHz
Bandwidth: 400 MHz
Components: 3
LoadedQ: 5
Circuit: [1x8 circuit]

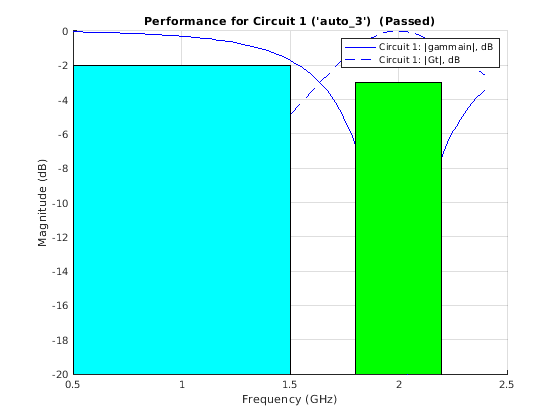

rfplot(mnobj,frequencies,1)
Соответствие с сетью от дипольной антенны
Создайте дипольную антенну и создайте S-параметры антенны. Этот пример требует Antenna Toolbox.
d = dipole('Length', 0.103, 'Width',0.0022); freq = linspace(0.5e9,2.5e9,1001); sd = sparameters(d, freq);
В качестве альтернативы загрузите S-параметры из файла MAT
% load('sparams_dipole.mat')Создайте соответствующую сеть из S-параметров.
n = matchingnetwork('LoadImpedance',sd,'Components',3,... 'LoadedQ',7,'CenterFrequency',2e9);
Получите параметры оценки сети.
t = getEvaluationParameters(n)
t=1×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ ______ _________________________ ______ _____________
{'Gt'} {'>'} {[-3]} {[1.8571e+09 2.1429e+09]} {[1]} {'Automatic'}

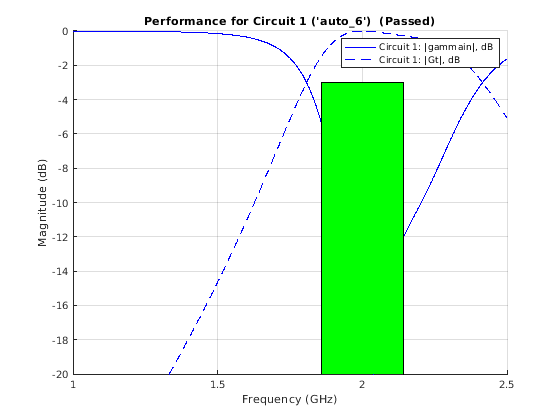

Постройте отражательный коэффициент и усиление преобразователя схемы сети соответствия 1 в частотном диапазоне от 1 ГГц до 2,5 ГГц.
rfplot(n, (1e9:0.001e9:2.5e9),1);
Добавьте новый параметр оценки, чтобы сравнить усиление преобразователя, чтобы иметь сокращение меньше чем-10 дБ. Используйте частотный диапазон от 0,5 ГГц до 1,5 ГГц. Постройте сравнения.
n = addEvaluationParameter(n, 'Gt', '<', -10, [0.5e9 1.5e9], 1); t = getEvaluationParameters(n)
t=2×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ _______ _________________________ ______ __________________
{'Gt'} {'>'} {[ -3]} {[1.8571e+09 2.1429e+09]} {[1]} {'Automatic' }
{'Gt'} {'<'} {[-10]} {[ 500000000 1.5000e+09]} {[1]} {'User-specified'}

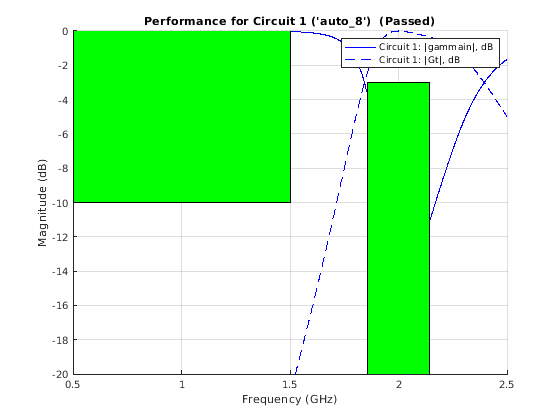

rfplot(n, (1e9:0.001e9:2.5e9),1);
Очистите параметры оценки.
n = clearEvaluationParameter(n,1); t = getEvaluationParameters(n)
t=1×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ _______ ________________________ ______ __________________
{'Gt'} {'<'} {[-10]} {[500000000 1.5000e+09]} {[1]} {'User-specified'}
Вычислите S-параметры соответствия с сетевой схемой
В этом примере показано, как вычислить S-параметры для недавно созданной сети соответствия для автоматически сгенерированной схемы № 2 со ссылочным импедансом 100 Ом.
n = matchingnetwork('LoadImpedance',100,'Components',3); freq = linspace(n.CenterFrequency-n.Bandwidth/2,n.CenterFrequency+n.Bandwidth/2); RefZ0 = 100; ckt_no = 2; s = sparameters(n,freq,RefZ0,ckt_no)
s =
sparameters: S-parameters object
NumPorts: 2
Frequencies: [100x1 double]
Parameters: [2x2x100 double]
Impedance: 100
rfparam(obj,i,j) returns S-parameter Sij
Ссылки
[1] Людвиг, Райнхольд и Джин Богданов. Проектирование схем RF: теория и приложения. Prentice Hall, 2009.
[2] Bowick, Крис, и др. Проектирование схем RF. 2-й редактор, 2008.
