rfantenna
Создайте антенный элемент, смоделированный как передатчик и приемник
Описание
Используйте rfantenna объект создать антенный элемент, который можно смоделировать как передатчик или приемник. Можно также использовать rfantenna объект вычислить эффективную изотропным образом излученную степень (EIRP) на каскадных этапах с помощью приложения RF Budget Analyzer.
Создание
Описание
ant = rfantenna1 dBi.
Свойства
Функции объекта
sparameters | Вычислите S-параметры для данных RF, сети, схемы и соответствия с сетевыми объектами |
Примеры
Вычислите EIRP Используя rfantenna Объект
Создайте усилитель с усилением 4 дБ.
a = amplifier(Gain=4);
Создайте модулятор с OIP3 13 dBm.
m = modulator(OIP3=13);
Создайте элемент n-порта с помощью passive.s2p.
n = nport('passive.s2p');Создайте антенну RF с усилением 10 дБ.
ant = rfantenna(Gain=10);
Вычислите бюджет RF серии элементов RF на входной частоте of 2.1 GHz, доступная входная мощность –30 dBm и полоса пропускания 10 МГц. EIRP вычисляется под Analyzed Results из rfbudget объект.
b = rfbudget([a m n ant],2.1e9,-30,10e6)
b =
rfbudget with properties:
Elements: [1x4 rf.internal.rfbudget.Element]
InputFrequency: 2.1 GHz
AvailableInputPower: -30 dBm
SignalBandwidth: 10 MHz
Solver: Friis
AutoUpdate: true
Analysis Results
OutputFrequency: (GHz) [ 2.1 3.1 3.1 3.1]
OutputPower: (dBm) [ -26 -26 -30.6 -30.6]
TransducerGain: (dB) [ 4 4 -0.5995 -0.5995]
NF: (dB) [ 0 0 1.224 1.224]
IIP2: (dBm) []
OIP2: (dBm) []
IIP3: (dBm) [ Inf 9 9 9]
OIP3: (dBm) [ Inf 13 8.4 8.4]
SNR: (dB) [73.98 73.98 72.75 72.75]
EIRP: (dBm) [-20.6]
Directivity: (dBi) [ 10]
Используйте антенный элемент приемника RF в бюджетной сети RF
Спроектируйте антенный элемент приемника RF, учитывая передающую антенну со значением EIRP –35 dBm и pathloss 2 дБ.
antR = rfantenna(Type ='Receiver',TxEIRP =-35,PathLoss=2);Создайте усилитель с усилением 4 дБ.
a = amplifier(Gain=4);
Создайте модулятор со значением OIP3 13 dBm.
m = modulator(OIP3=13);
Создайте элемент n-порта с помощью passive.s2p.
n = nport('passive.s2p');Вычислите бюджет RF серии элементов RF путем связи этой команды в командной строке с входной частотой 2,1 ГГц, доступной входной мощностью –30 dBm и полосой пропускания 10 МГц.
b = rfbudget([antR a m n],2.1e9,-30,10e6);

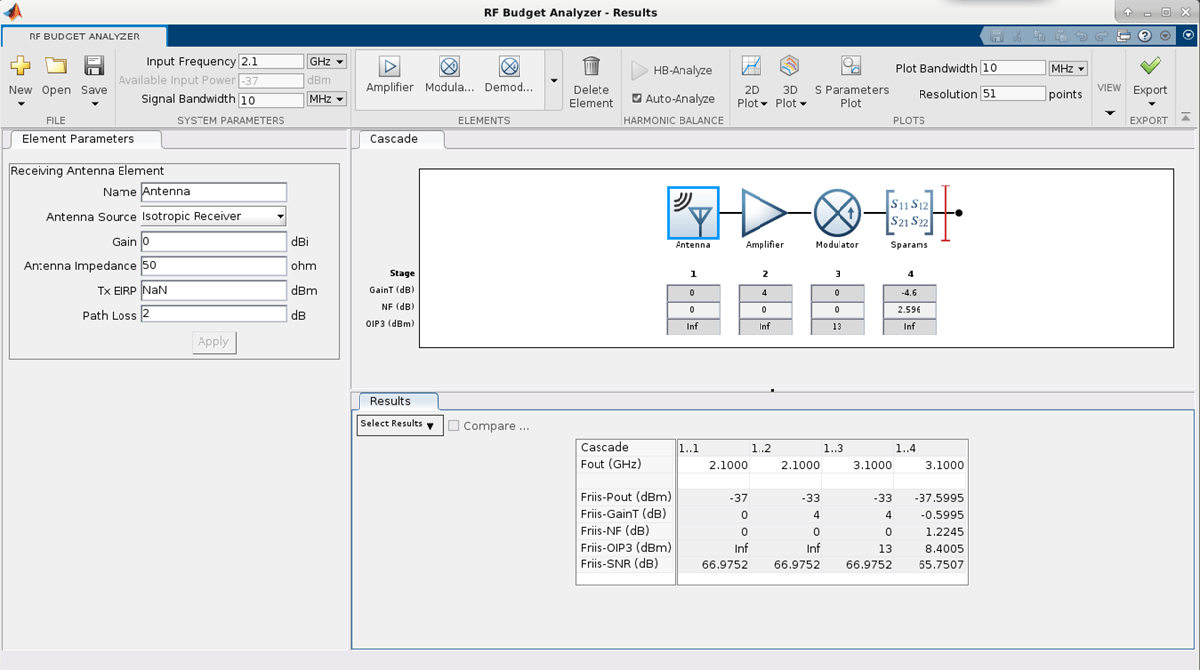

Используйте show команда в командной строке, чтобы визуализировать бюджетную сеть RF в приложении RF Budget Analyzer. Чтобы сделать последующий анализ на этой цепи с помощью этого приложения, смотрите RF Budget Analyzer.
show(b)
