Создайте rfchain объект
Используйте rfchain объект создать схему RF располагает каскадом аналитический объект вычислить усиление, шумовую фигуру, OIP3 (выходная точка пересечения третьего порядка), и IIP3 (входная точка пересечения порядка трети).
rfobj = rfchain() создает объект obj цепи RF наличие нулевых этапов. Чтобы добавить этапы в цепь RF, используйте addstage метод.
obj = rfchain(g,
nf, o3, 'Name', nm) создает объект obj цепи RF наличие N этапы. Усиление g, шумовая фигура nf и OIP3 o3 векторы из длины N . Имя nm массив ячеек длины N .
obj = rfchain(g,
nf, 'IIP3', i3, 'Name', nm) создает объект цепи RF, имеющий N этапы, задавая IIP3 для каждого этапа, вместо OIP3.
Создайте объект цепи RF.
rfch = rfchain;
Добавьте этап 1 и этап 2 с усилением, шумовой фигурой, oip3.
addstage(rfch, 21, 15, 30, 'Name', 'amp1'); addstage(rfch, -5, 6, Inf, 'Name', 'filt1');
Добавьте этап 3 и этап 4 с усилением, шумовой фигурой, iip3.
addstage(rfch, 7, 5, 'IIP3', 10, 'Name', 'lna1'); addstage(rfch, 12, 14, 'IIP3', 20, 'Name', 'amp2');
Вычислите усиление, шумовую фигуру, oip3, и iip3 каждого этапа.
g = cumgain(rfch); nf = cumnoisefig(rfch); oip3val = cumoip3(rfch); iip3val = cumiip3(rfch);

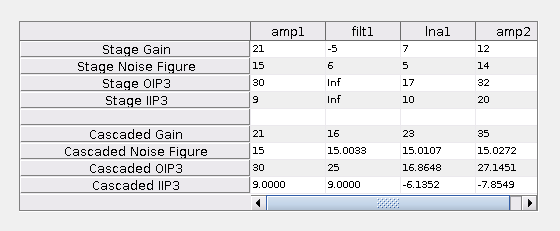

Просмотрите результаты на таблице и постройте ее.
worksheet(rfch)

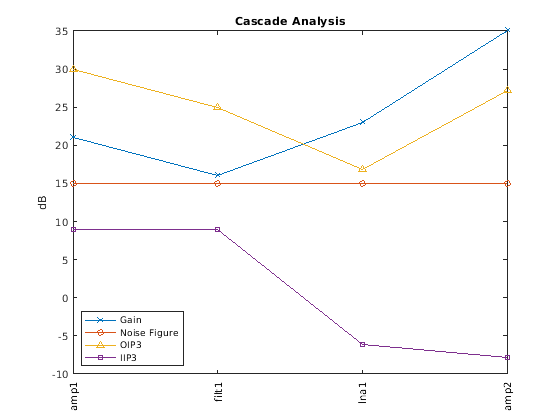

figure plot(rfch)
Присвойте три пошаговых значения усиления, шумовой фигуры, OIP3 и сценических псевдонимов.
g = [11 -3 7];
nf = [25 3 5];
o3 = [30 Inf 10];
nm = {'amp1','filt1','lna1'};Создайте объект цепи RF.

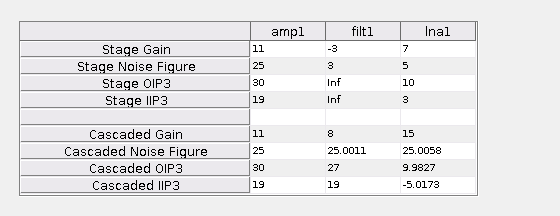

rfch = rfchain(g,nf,o3,'Name',nm);Просмотрите результаты в рабочем листе.
worksheet(rfch)
