coplanarWaveguide

Создайте компланарную линию электропередачи волновода

расширьте все на странице

Описание

Используйте coplanarWaveguide объект создать компланарную линию электропередачи волновода. Компланарный волновод является общим типом линии электропередачи, используемой в любой реализации PCB RF и микроволновых компонентов. Компланарная линия электропередачи волновода имеет центральную проводящую полосу и две наземных плоскости. Одна наземная плоскость является слоем, который действует как проводящая полоса, и другая наземная плоскость является нижним слоем.

Чтобы анализировать поведенческую модель компланарной линии электропередачи волновода, установите Behavioral свойство в sparameters возразите функции против true or 1.

Создание

Синтаксис

cpgw = coplanarWaveguide
cpgw = coplanarWaveguide(Name=Value)

Описание

пример

cpgw = coplanarWaveguide создает компланарную линию электропередачи волновода по умолчанию с подложкой Тефлона. Значения свойств по умолчанию для линии электропередачи на 50 Ом.

cpgw = coplanarWaveguide(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, coplanarWaveguide(Width=0.0047) создает компланарную линию электропередачи волновода ширины 0,0047 метра. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина компланарной линии электропередачи волновода в метрах в виде положительной скалярной величины.

Пример: cpgw = coplanarWaveguide(Length=0.0300)

Типы данных: double

Ширина компланарной линии электропередачи волновода в метрах в виде положительной скалярной величины.

Пример: cpgw = coplanarWaveguide(Width=0.0047)

Типы данных: double

Расстояние между линией электропередачи и смежным металлом верхнего слоя наземной плоскости в виде положительной скалярной величины в метрах.

Пример: cpgw = coplanarWaveguide(Spacing=3.0000e-04)

Типы данных: double

Расстояние между vias в виде двухэлементного вектора из положительных элементов.

Пример: cpgw = coplanarWaveguide(ViaSpacing=[0.0021 0.0060])

Типы данных: double

Диаметр через в метрах в виде положительной скалярной величины.

Пример: cpgw = coplanarWaveguide(ViaDiameter=7.0000e-04)

Типы данных: double

Высота компланарной линии электропередачи волновода от наземной плоскости в виде положительной скалярной величины в метрах.

Пример: cpgw = coplanarWaveguide(Height=0.0020)

Типы данных: double

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: cpgw = coplanarWaveguide(GroundPlaneWidth=0.0350)

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде a dielectric объект.

Пример: d = dielectric("FR4"); cpgw = coplanarWaveguide(Substrate=d)

Типы данных: string | char

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("PEC"); cpgw =coplanarWaveguide(Conductor=m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
designСпроектируйте компланарную линию электропередачи волновода вокруг особой частоты
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
shapesИзвлеките все металлические формы слоя компонента PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Скрипт Open Live Script

Создайте компланарную линию электропередачи волновода.

waveguide = coplanarWaveguide
waveguide =
  coplanarWaveguide with properties:

              Length: 0.0231
               Width: 0.0039
             Spacing: 2.0000e-04
          ViaSpacing: [0.0011 0.0070]
         ViaDiameter: 5.0000e-04
              Height: 0.0016
    GroundPlaneWidth: 0.0300
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]

Просмотрите компланарную линию электропередачи волновода.

show(waveguide)

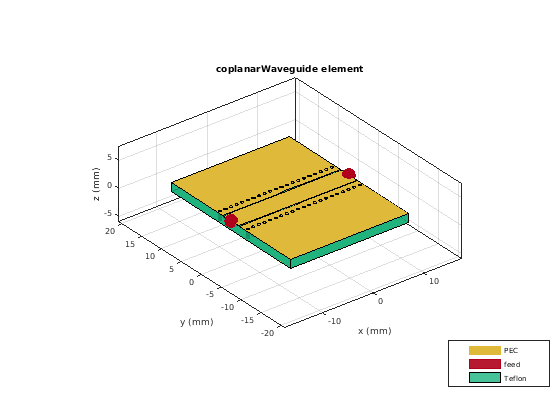

Figure contains an axes object. The axes object with title coplanarWaveguide element contains 48 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Вычислите S-параметры волновода от 1-10 ГГц.

sparam = sparameters(waveguide,1e9:0.3e9:10e9)
sparam =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [31x1 double]
     Parameters: [2x2x31 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Постройте S-параметры.

rfplot(sparam)

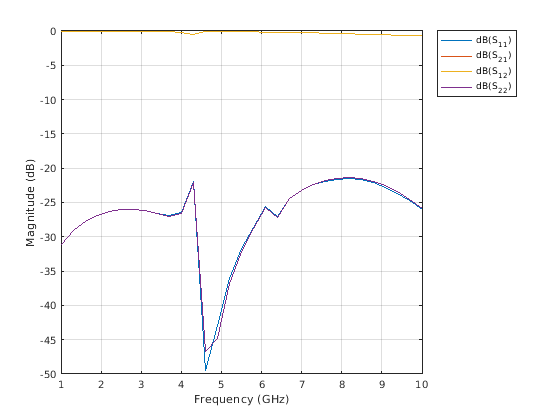

Figure contains an axes object. The axes object contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Скрипт Open Live Script

Создайте компланарную линию электропередачи волновода с помощью золотой подложки в качестве диэлектрика.

txem = coplanarWaveguide;
txem.Conductor = metal("Gold");

Спроектируйте компланарный волновод на частоте 3 ГГц, длине линии 0,5 метров и импедансе 75 Ом.

txem = design(txem,3e9,LineLength=0.5,Z0=75);
show(txem)

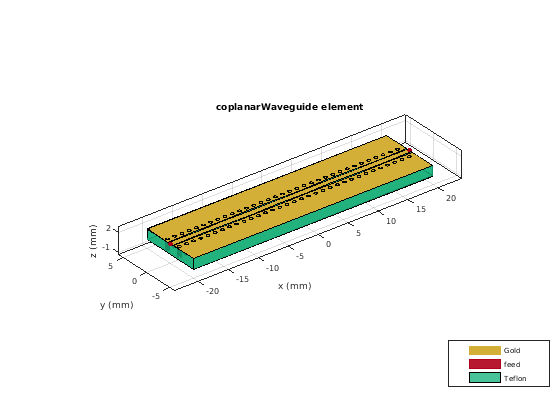

Figure contains an axes object. The axes object with title coplanarWaveguide element contains 72 objects of type patch, surface. These objects represent Gold, feed, Teflon.

Вычислите и постройте поведенческие S-параметры волновода.

spar = sparameters(txem,3e9,Behavioral=true);
rfplot(spar)

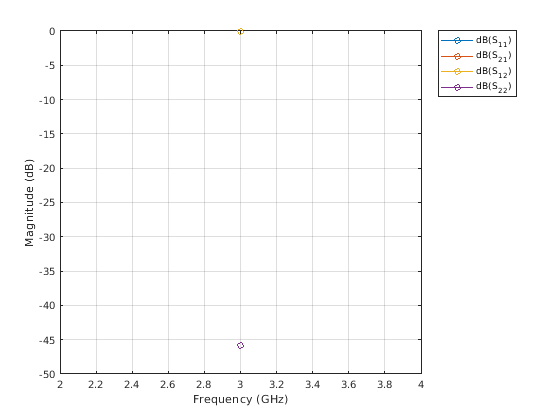

Figure contains an axes object. The axes object contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Ссылки

[1] Pozar, Дэвид М. Микроуов Энджиниринг. 4-й редактор Хобокен, NJ: Вайли, 2012.

Смотрите также

| | |

Введенный в R2021b
