Asynchronous Task Specification
Задайте приоритет асинхронной задачи, представленной моделью, на которую ссылаются, инициированной асинхронным прерыванием
- Библиотека:
Simulink Coder / Асинхронный
Описание
Блок Asynchronous Task Specification задает параметры, такие как приоритет задач, асинхронной задачи, представленной подсистемой вызова функций триггером от асинхронного прерывания. Используйте этот блок, чтобы управлять планированием подсистем вызова функций с триггерами от асинхронных событий. Вы управляете планированием путем присвоения приоритета каждой подсистеме вызова функций в модели, на которую ссылаются.
Чтобы использовать этот блок, выполните процедуру в Преобразовании Асинхронная Подсистема в Модель - ссылку.
Наблюдайте на рисунке:
Блок должен находиться в модели, на которую ссылаются, между Inport блоком корневого уровня и подсистемой вызова функций. Блок Asynchronous Task Specification должен сразу следовать и соединиться непосредственно с блоком Inport. Комбинация этих двух блоков составляет стиль моделирования, известный как JMAAB-B.
Inport блок должен получить сигнал прерывания от блока Async Interrupt, который находится в родительской модели.
Inport блок должен быть сконфигурирован, чтобы получить и отправить триггерные сигналы вызова функции.
Порты
Входной параметр
Вывод
Параметры
Task priority — Приоритет асинхронной задачи, которая вызывает подсистему вызова функций
10
Задайте целое число или [] как приоритет асинхронной задачи, которая вызывает связанную подсистему вызова функций. Приоритет должен быть значением, которое генерирует соответствующие поведения перехода уровня.
Если вы задаете целое число, оно должно соответствовать, приоритетное значение прерывания сигнализируют инициатору в родительской модели.
Если вы задаете [], приоритет не должен соответствовать, приоритет прерывания сигнализируют инициатору в топ-модели. Алгоритм перехода уровня консервативен (не оптимизированный). Приоритет является неизвестным, но статическим.

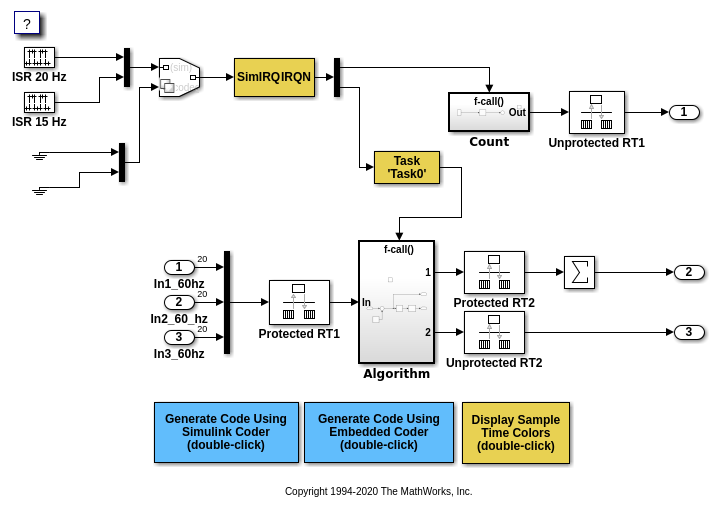

Рассмотрите следующую модель.
Модель, на которую ссылаются, имеет следующее содержимое.
Если параметр Task priority устанавливается на 10, блок Async Interrupt в родительской модели должен также иметь приоритет 10. Если параметр устанавливается на [], приоритет блока Async Interrupt может быть значением кроме 10.
