Divider

Идеальные независимые от частоты делители модели или объединители S-параметрами

расширьте все на странице
  • Библиотека:

  • RF Blockset / Конверт Схемы / Соединения

  • Divider block

Описание

Делители степени моделей блока Divider или объединители в среде Конверта Схемы как модель S-параметра. Для делителей степени входная мощность входит в порте, разделениях, и выходит в других портах.

Чтобы изучить, как делители степени используются, чтобы смоделировать и симулировать QPSK на 66 ГГц передача RF и получить систему с гибридом с 32 элементами beamforming антенна, смотрите раздел Transmit Subarrays в Моделировании передатчика RF mmWave с Гибридным примером Beamforming.

Параметры

развернуть все

Тип делителя в виде:

  • T power divider

    Матрица S-параметра для T-power divider :

    [s11s21s31s21s22s32s31s32s33]

    где:

    • s11 = (z23 –z1) / (z23 + z1)

    • s22 = (z13 –z2) / (z13 + z2)

    • s33 = (z12 –z3) / (z12 + z3)

    • s21 = (1 + s11) * sqrt (z1 / z2)

    • s31 = (1 + s11) * sqrt (z1 / z3)

    • s32 = (1 + s22) * sqrt (z2 / z3)

    • z12 = z1 * z2 / (z1 + z2)

    • z13 = z1 * z3 / (z1 + z3)

    • z23 = z2 * z3 / (z2 + z3)

    • z1 = Z0 (1), z2 = Z0 (2), z3 = Z0 (3)

    • Ссылочные Импедансы: Z0 = [z1, z2, z3]

  • Resistive power divider

    Матрица S-параметра для Resistive power divider :

    [01/21/21/201/21/21/20]

    Когда вы выбираете эту опцию, следующий параметр доступен:

  • Wilkinson power divider

    Матрица S-параметра для Wilkinson power divider :

    [0-j/2-j/2-j/200-j/200]

    Примечание

    • Для несущей DC (0 Гц) частота делитель степени Уилкинсона является нулевой матрицей.

    • Запуская R2021a, расположения порта в блоке Divider, когда вы выбираете Wilkinson power divider компонент изменился. Для получения дополнительной информации см. Вопросы совместимости.

  • Tee H-plane (S33=0)

    Tee H-plane (S33=0) является симметричным, без потерь, и взаимным. Матрица S-параметра:

    (−1121−12220)2

  • Tee E-plane

    Tee E-plane является симметричным, без потерь, и взаимным. Матрица S-параметра:

    (11211−22−20)2

Ссылочный импеданс делителя в виде положительной скалярной величины или вектора с тремя кортежами.

Выберите этот параметр, чтобы заземлить и скрыть отрицательные терминалы. Чтобы отсоединить отрицательные терминалы, очистите параметр. Путем представления этих терминалов можно соединить их с другими частями модели.

По умолчанию эта опция выбрана.

Примеры модели

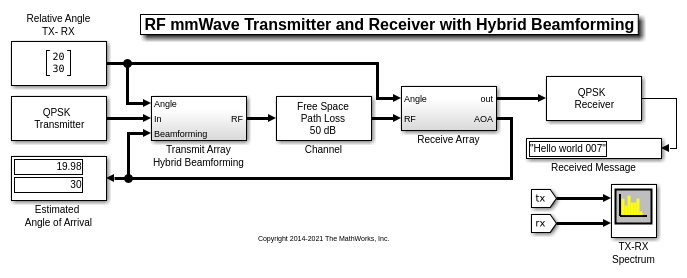

Modeling RF mmWave Transmitter with Hybrid Beamforming

Моделирование передатчика RF mmWave с Гибридным Beamforming

Иллюстрирует методологию для моделирования уровня системы и симуляции QPSK на 66 ГГц передача RF, и получите систему с гибридом с 32 элементами beamforming антенна. Система включает недостатки RF, воздействия радиации передачи массивов, узкополосная связь получает массив и основополосный приемник с коррекциями для системных ухудшений и декодированием сообщений. Антенна beamforming направление задана с помощью азимута и углов возвышения, и это оценивается в RF, получают антенну с помощью Корневого Музыкального алгоритма DOA.

Вопросы совместимости

развернуть все

Поведение изменяется в R2021a

Смотрите также

|

Введенный в R2014a
