IQ Modulator
Преобразуйте сгенерированный модулированный сигнал в сигнал RF
- Библиотека:
RF Blockset / Конверт Схемы / Системы
Описание
IQ Modulator преобразует сгенерированный модулированный сигнал в сигнал RF и моделирует модулятор IQ с ухудшениями. I обозначает синфазный компонент сигнала и Q обозначает квадратурный компонент фазы сигнала. Можно использовать IQ Modulator , чтобы спроектировать прямые передатчики преобразования.
Значки маски блока IQ Modulator являются динамическими и указывают на текущее состояние прикладного шумового параметра. Для получения дополнительной информации см. Значки Модулятора IQ.
Параметры
Основной
Source of conversion gain — Исходный параметр усиления преобразования
Available power gain (значение по умолчанию) | Open circuit voltage gain | Polynomial coefficients
Исходный параметр преобразования получает в виде одного из следующего:
Available power gain— Связывает отношение степени одной боковой полосы (SSB) выхода к входной мощности вIветвь. Это не принимает несоответствия усиления и что входом при ветви Q является Q в = - j. I вOpen circuit voltage gain— Значение напряжения разомкнутой цепи получает параметр как линейный термин усиления напряжения полиномиального управляемого напряжением источника напряжения (VCVS).Polynomial coefficients— Реализует нелинейное усиление напряжения согласно полиному, который вы задаете.
Available power gain — Отношение степени SSB при выходе к входной мощности в I
0 dB (значение по умолчанию) | скаляр в дБ или безразмерном отношении
Отношение степени SSB при выходе к входной мощности в I перейдите в виде скаляра в дБ или безразмерном отношении. Для безразмерного отношения выберите None.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain на Available power gain.
Open circuit voltage gain — Усиление напряжения разомкнутой цепи
0 dB (значение по умолчанию) | скаляр в дБ или безразмерном отношении
Напряжение разомкнутой цепи модулятора IQ в виде скаляра в дБ или безразмерном отношении. Для безразмерного отношения выберите None.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain на Open circuit voltage gain.
Polynomial coefficients — Коэффициенты полинома, задающего усиление напряжения
[0 1]
Полиномиальные коэффициенты в виде вектора.
Порядок полинома должен быть меньше чем или равен 9. Коэффициенты должны быть упорядочены в возрастающих степенях. Если вектор имеет 10 коэффициентов, [, полином, который это представляет:a0, a1, a2... a9]
Vout = a 0 + a 1Vin + a 2Vin2 +... + a 9Vin9
a 1 представляет линейный термин усиления, и термины высшего порядка моделируются согласно [2].
Например, вектор [ задает отношение Vout = a 0 + a 1V1 + a 2V12 + a 3V13. Конечные нули не использованы. Таким образом a0, a1, a2, a3][ задает тот же полином как a0, a1, a2][.a0, a1, a2, 0]
По умолчанию значение [0,1], соответствуя линейному отношению Vout = Vin.
Зависимости
Чтобы включить этот параметр, установите Source of conversion gain на Polynomial coefficients.
Local oscillator frequency — Частота локального генератора (LO)
0 Hz (значение по умолчанию) | скаляр
Частота локального генератора (LO) в виде скаляра в Гц, kHz, МГц или GHz.
Input impedance (Ohm) — Входной импеданс модулятора IQ
50 (значение по умолчанию) | скаляр
Входной импеданс модулятора IQ в виде скаляра в Омах.
Output impedance (Ohm) — Выходной импеданс модулятора IQ
50 (значение по умолчанию) | скаляр
Выходной импеданс модулятора IQ в виде скаляра в Омах.
Add Image Reject filters — Параметры фильтра отклонения изображений (IR)
off (значение по умолчанию) | on
Выберите, чтобы добавить вкладку параметра IR filter. Очиститесь, чтобы удалить вкладку.
Add Channel Select filter — Параметры фильтра выбора канала (CS)
off (значение по умолчанию) | on
Выберите, чтобы добавить вкладку параметра CS filter. Очиститесь, чтобы удалить вкладку.
Ground and hide negative terminals — Заземлите и скройте терминалы
on (значение по умолчанию) | off
Выберите, чтобы внутренне заземлить и скрыть отрицательные терминалы. Очиститесь, чтобы отсоединить отрицательные терминалы. Когда терминалы отсоединены, можно соединить их с другими частями модели.
Edit System — Разорвите связи блока модулятора IQ и замените внутренние переменные соответствующими значениями
кнопка
Используйте эту кнопку, чтобы разорвать связи модулятора IQ к библиотеке. Внутренние переменные заменяются их значениями, которые оцениваются с помощью параметров модулятора IQ. IQ Modulator становится простой подсистемой, замаскированной только, чтобы сохранить значок.
Используйте Edit System, чтобы отредактировать внутренние переменные, не расширяя подсистему. Используйте Expand System, чтобы расширить подсистему в холсте Simulink™ и отредактировать подсистему.
Ухудшения
I/Q gain mismatch — Получите различие между I и Q ветви
0
dB (значение по умолчанию) | скаляр
Получите различие между I и Q ветви в виде скаляра в дБ или безразмерное отношение. Несоответствие усиления принято, чтобы быть прямым движением, то есть, несоответствие не влияет на утечку от LO до RF.
Если несоответствие усиления задано, значение связывает отношение степени одно боковой полосы (SSB) в Q введите ветвь к выходной мощности.
I/Q phase mismatch — Разность фаз между I и Q ветви
0
degrees (значение по умолчанию) | скаляр в градусах или радианы
Разность фаз между I и Q ветви в виде скаляра в градусах или радианов. Это несоответствие влияет на LO к утечке входа RF.
LO to RF isolation — Отношение величины между напряжением LO к пропущенному напряжению RF
inf dB (значение по умолчанию) | скаляр
Отношение величины между напряжением LO к пропущенному напряжению RF в виде скаляра в дБ или безразмерное отношение. Для безразмерного отношения выберите None.
Noise floor (dBm/Hz) — Односторонняя шумовая мощность спектральное распределение
-inf (значение по умолчанию) | скаляр в dBm/Hz
Односторонняя шумовая мощность спектральное распределение в виде скаляра в dBm/Hz. Этот блок принимает шумовой вход-174dBm/Hz в обоих I и Q ветви.
Add phase noise — Добавьте шум фазы
off (значение по умолчанию) | on
Выберите этот параметр, чтобы добавить шум фазы в вашу систему модулятора IQ.
Phase noise frequency offset (Hz) — Частота шума фазы возмещена
1
Смещение частоты шума фазы в виде скаляра, вектора или матрицы с каждым модулем элемента в Гц.
Если вы задаете матрицу, каждый столбец соответствует несущей частоте неDC источника CW. Значения смещения частоты связывают полосу пропускания конверта симуляции. Для получения дополнительной информации смотрите Configuration.
Зависимости
Чтобы включить этот параметр, выберите Add phase noise.
Phase noise level (dBc/Hz) — Уровень шума фазы
-Inf (значение по умолчанию) | скаляр | вектор | матрица
Уровень шума фазы в виде скаляра, вектора или матрицы с модулем элемента в дБн/Гц.
Если вы задаете матрицу, каждый столбец соответствует несущей частоте неDC источника CW. Значения смещения частоты связывают полосу пропускания конверта симуляции. Для получения дополнительной информации смотрите Configuration.
Зависимости
Чтобы включить этот параметр, выберите Add phase noise.
Automatically estimate impulse response duration — Автоматически оцените длительность импульсной характеристики
on (значение по умолчанию) | off
Выберите, чтобы автоматически оценить импульсную характеристику для шума фазы. Очиститесь, чтобы задать длительность импульсной характеристики с помощью Impulse response duration.
Impulse response duration — Длительность импульсной характеристики
1e-10 s (значение по умолчанию) | скаляр
Длительность импульсной характеристики раньше симулировала шум фазы в виде скаляра в s, мс, нас, или не уточнено.
Примечание
Разрешение профиля шума фазы в частоте ограничивается длительностью импульсной характеристики, используемой, чтобы симулировать его. Увеличьте эту длительность, чтобы улучшить точность профиля шума фазы. Предупреждающее сообщение появляется, если разрешение смещения частоты шума фазы слишком высоко на данное время импульсной характеристики. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения.
Зависимости
Чтобы установить этот параметр, очистите Automatically estimate impulse response duration.
Нелинейность
Выбор Polynomial coefficients поскольку Source of conversion gain во вкладке Main удаляет параметры Nonlinearity.
Nonlinear polynomial type — Полиномиальная нелинейность
Even and odd order (значение по умолчанию) | Odd order
Полиномиальная нелинейность в виде одного из следующего:
Even and odd order: IQ Modulator может произвести второго порядка и частоты интермодуляции третьего порядка, в дополнение к линейному члену.Odd order: IQ Modulator генерирует только частоты интермодуляции "нечетного порядка".Линейное усиление определяет линейный a 1 термин. Блок вычисляет остающиеся термины от значений, заданных в IP3, 1-dB gain compression power, Output saturation power и Gain compression at saturation. Количество ограничений, которые вы задаете, определяет порядок модели. Рисунок показывает графическое определение нелинейных параметров модулятора IQ.
Intercept points convention — Соглашение точек пересечения
Output (значение по умолчанию) | Input
Соглашение точек пересечения в виде Input (отнесенный к входу) или Output (отнесенный к выходу). Используйте эту спецификацию для точек пересечения IP2, IP3, 1-dB gain compression power и Output saturation power.
IP2 — Точка пересечения второго порядка
inf
dBm (значение по умолчанию) | скаляр
Точка пересечения второго порядка в виде скаляра в dBm, W, mW, или dBW. Значение по умолчанию inf dBm соответствует незаданной точке.
Зависимости
Чтобы включить этот параметр, установите Nonlinear polynomial type на Even and odd order.
IP3 — Точка пересечения третьего порядка
inf
dBm (значение по умолчанию) | скаляр
Точка пересечения третьего порядка в виде скаляра в dBm, W, mW, или dBW. Значение по умолчанию inf dBm соответствует незаданной точке.
Зависимости
Чтобы включить этот параметр, установите Nonlinear polynomial type на Even and odd order.
1-dB gain compression power — Степень сжатия с 1 усилением дБ
inf dBm (значение по умолчанию) | скаляр
Степень сжатия с 1 усилением дБ в виде скаляра в dBm, W, mW, или dBW. Точка сжатия с 1 усилением дБ должна быть меньше выходной степени насыщения.
Зависимости
Чтобы включить этот параметр, установите Odd order во вкладке Nonlinear polynomial type.
Output saturation power — Выведите степень насыщения
inf dBm (значение по умолчанию) | скаляр
Выведите степень насыщения в виде скаляра. Блок использует это значение, чтобы вычислить точку насыщения напряжения, используемую в нелинейной модели. В этом случае первая производная полинома является нулем, и вторая производная отрицательна.
Зависимости
Чтобы включить этот параметр, установите Odd order во вкладке Nonlinear polynomial type.
Gain compression at saturation — Получите сжатие в насыщении
inf dBm (значение по умолчанию) | скаляр
Получите сжатие в насыщении в виде скаляра.
Зависимости
Чтобы включить этот параметр, сначала выберите Odd order во вкладке Nonlinear polynomial type. Затем измените значение по умолчанию Output saturation power.
Фильтр IR
Выберите Add Image Reject filters во вкладке Main, чтобы видеть, что параметры IR Filter переходят.
Design method — Тип симуляции
Ideal (значение по умолчанию) | Butterworth | Chebyshev
Тип симуляции. Симулирует идеал, Баттерворта или Чебышевский фильтр типа, заданного в Filter type и модели, заданной в Implementation.
Filter type — Отфильтруйте тип
Lowpass (значение по умолчанию) | Highpass | Bandpass | Bandstop
Фильтр. Симулирует lowpass, highpass, полосу пропускания или тип заграждающего фильтра проекта, заданного в Design method
Implementation Реализация
LC Tee | LC Pi | Transfer function | Constant per carrier | Frequency Domain
Реализация в виде одного из следующего:
LC Tee: Смоделируйте аналоговый фильтр со смешанной структурой Мишени LC, когда Design method будет Баттерворт или Чебышев.LC Pi: Смоделируйте аналоговый фильтр со смешанной структурой Пи LC, когда Design method будет Баттерворт или Чебышев.Transfer Function: Смоделируйте аналоговый фильтр с помощью S-параметров 2D порта, когда Design method будет Баттерворт или Чебышев.Constant per carrier: Смоделируйте фильтр или с полной передачей или с полным отражательным набором как постоянный в целой полосе конверта вокруг каждой несущей. Design method задан как идеал.Filter Domain: Смоделируйте фильтр с помощью свертки с импульсной характеристикой. Design method задан как идеал. Импульсная характеристика вычисляется независимо для каждой несущей частоты, чтобы получить идеальный ответ фильтрации. Когда переход между полной передачей и полным отражением идеального фильтра происходит в полосе конверта вокруг несущей, реализация частотного диапазона получает этот переход правильно до разрешения частоты, заданного в Impulse response duration.Примечание
Из-за причинной связи, задержка половины длительности импульсной характеристики включена и для отраженных и для переданных сигналов. Эта задержка повреждает эффективность фильтра, когда Источник и Нагрузочные сопротивления отличаются от значений, заданных в параметрах фильтра.
По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee для Баттерворта или Чебышева.
Passband edge frequency — Частота ребра полосы пропускания
2 GHz (значение по умолчанию) | скаляр
Частота ребра полосы пропускания в виде скаляра в Гц, kHz, МГц или GHz.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Filter type к Lowpass или Highpass.
Implement using filter order — Реализуйте порядка фильтра использования
on (значение по умолчанию) | off
Выберите этот параметр, чтобы реализовать порядка фильтра вручную.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Filter order — Порядок фильтра
3
Порядок фильтра в виде скаляра. Для Filter type Lowpass или Highpass, порядок фильтра является количеством смешанных запоминающих элементов. Для Filter type Bandpass из Bandstop, количество смешанных запоминающих элементов является дважды порядком фильтра.
Примечание
Для даже заказывают Чебышевские фильтры, отношение сопротивления для реализации сети Мишени и для реализации сети Пи.
где:
R p является неравномерностью в полосе пропускания в дБ.
Зависимости
Чтобы включить этот параметр, выберите Implement using filter order.
Passband frequency — Частота полосы пропускания для lowpass и фильтров highpass
скаляр
Частота полосы пропускания для lowpass и highpass фильтрует в виде скаляра в Гц, kHz, МГц или GHz. Значением по умолчанию является 1 GHz для Lowpass фильтры и 2 GHz для Highpass фильтры.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Lowpass или Highpass.
Passband frequencies — Частоты полосы пропускания для полосовых фильтров
[2 3] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы пропускания для полосовых фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для заграждающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandpass.
Passband attenuation (dB) — Затухание полосы пропускания
10*log10(2) (значение по умолчанию) | скаляр
Затухание полосы пропускания в виде скаляра в дБ. Для полосовых фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Stopband frequencies — Частоты полосы задерживания для заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы задерживания для заграждающих фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Stopband edge frequencies — Частоты ребра полосы задерживания для идеальных заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты ребра полосы задерживания для заграждающих фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для идеальных полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Filter type к Bandstop.
Stopband attenuation (dB) — Затухание в полосе задерживания
40
Затухание в полосе задерживания в виде скаляра в дБ. Для заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы задерживания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Source impedance (Ohm) — Введите исходное сопротивление
50
Введите исходное сопротивление в виде скаляра в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Load impedance (Ohm) — Выведите нагрузочное сопротивление
50
Выведите нагрузочное сопротивление в виде скаляра в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Automatically estimate impulse response duration — Автоматически оцените длительность импульсной характеристики
on (значение по умолчанию) | off
Выберите, чтобы автоматически оценить импульсную характеристику для шума фазы. Очиститесь, чтобы вручную задать длительность импульсной характеристики с помощью Impulse response duration.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Implementation к Frequency domain.
Impulse response duration — Длительность импульсной характеристики
1e-10 s (значение по умолчанию) | скаляр
Длительность импульсной характеристики раньше симулировала шум фазы в виде скаляра в s, мс, нас, или не уточнено. Вы не можете задать импульсную характеристику, если усилитель нелинеен.
Примечание
Разрешение профиля шума фазы в частоте ограничивается длительностью импульсной характеристики, используемой, чтобы симулировать его. Увеличьте эту длительность, чтобы улучшить точность профиля шума фазы. Предупреждающее сообщение появляется, если разрешение смещения частоты шума фазы слишком высоко на данное время импульсной характеристики. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения
Зависимости
Чтобы включить этот параметр, очистите Automatically estimate impulse response duration.
Export — Сохраните создание фильтра в файл
кнопка
Используйте эту кнопку, чтобы сохранить создание фильтра в файл. Типами правильного файла является .mat и .txt.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Фильтр CS
Выберите Add Channel Select filter во вкладке Main, чтобы видеть параметры CS Filter.
Design method — Тип симуляции
Ideal (значение по умолчанию) | Butterworth | Chebyshev
Тип симуляции. Симулирует идеал, Баттерворта, или Чебышевский фильтр типа задал in Filter type и модель, заданную в Implementation.
Filter type — Отфильтруйте тип
Lowpass (значение по умолчанию) | Highpass | Bandpass | Bandstop
Фильтр. Симулирует lowpass, highpass, полосу пропускания или тип заграждающего фильтра проекта, заданного в Design method.
Implementation Реализация
LC Tee | LC Pi | Transfer function | Constant per carrier | Frequency Domain
Реализация в виде одного из следующего:
LC Tee: Смоделируйте аналоговый фильтр со смешанной структурой Мишени LC, когда Design method будет Баттерворт или Чебышев.LC Pi: Смоделируйте аналоговый фильтр со смешанной структурой Пи LC, когда Design method будет Баттерворт или Чебышев.Transfer Function: Смоделируйте аналоговый фильтр с помощью S-параметров 2D порта, когда Design method будет Баттерворт или Чебышев.Constant per carrier: Смоделируйте фильтр или с полной передачей или с полным отражательным набором как постоянный в целой полосе конверта вокруг каждой несущей. Design method задан как идеал.Filter Domain: Смоделируйте фильтр с помощью свертки с импульсной характеристикой. Design method задан как идеал. Импульсная характеристика вычисляется независимо для каждой несущей частоты, чтобы получить идеальный ответ фильтрации. Когда переход между полной передачей и полным отражением идеального фильтра происходит в полосе конверта вокруг несущей, реализация частотного диапазона получает этот переход правильно до разрешения частоты, заданного в Impulse response duration.Примечание
Из-за причинной связи, задержка половины длительности импульсной характеристики включена и для отраженных и для переданных сигналов. Эта задержка повреждает эффективность фильтра, когда Источник и Нагрузочные сопротивления отличаются от значений, заданных в параметрах фильтра.
По умолчанию Implementation является Constant per carrier для идеального фильтра и LC Tee для Баттерворта или Чебышева.
Passband edge frequency — Частота ребра полосы пропускания
2 GHz (значение по умолчанию) | скаляр
Частота ребра полосы пропускания в виде скаляра в Гц, kHz, МГц или GHz.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal.
Implement using filter order — Реализуйте порядка фильтра использования
on (значение по умолчанию) | off
Выберите этот параметр, чтобы реализовать порядка фильтра вручную.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Filter order — Порядок фильтра
3
Порядок фильтра в виде скаляра. Этот порядок является количеством смешанных запоминающих элементов в lowpass или highpass. В bandpass или bandstop, количество смешанных запоминающих элементов является дважды значением.
Примечание
Для даже заказывают Чебышевские фильтры, отношение сопротивления для реализации сети Мишени и для реализации сети Пи.
где:
R p является неравномерностью в полосе пропускания в дБ.
Зависимости
Чтобы включить этот параметр, выберите Implement using filter order.
Passband frequency — Частота полосы пропускания для lowpass и фильтров highpass
скаляр
Частота полосы пропускания для lowpass и highpass фильтрует в виде скаляра в Гц, kHz, МГц или GHz. По умолчанию частотой полосы пропускания является 1 GHz для Lowpass фильтры и 2 GHz для Highpass фильтры.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Lowpass или Highpass.
Passband frequencies — Частоты полосы пропускания для полосовых фильтров
[2 3] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы пропускания для полосовых фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для заграждающих фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandpass.
Passband attenuation (dB) — Затухание полосы пропускания
10*log10(2) (значение по умолчанию) | скаляр
Затухание полосы пропускания в виде скаляра в дБ. Для полосовых фильтров это значение применяется одинаково к обоим ребрам полосы пропускания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Stopband frequencies — Частоты полосы задерживания для заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты полосы задерживания для заграждающих фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Stopband edge frequencies — Частоты ребра полосы задерживания для идеальных заграждающих фильтров
[2.1 2.9] GHz (значение по умолчанию) | вектор с 2 кортежами
Частоты ребра полосы задерживания для заграждающих фильтров в виде вектора с 2 кортежами в Гц, kHz, МГц или GHz. Эта опция не доступна для идеальных полосовых фильтров.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Filter type к Bandstop.
Stopband attenuation (dB) — Затухание в полосе задерживания
40
Затухание в полосе задерживания в виде скаляра в дБ. Для заграждающих фильтров это значение применяется одинаково к обоим ребрам полосы задерживания.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev и Filter type к Bandstop.
Source impedance (Ohm) — Введите исходное сопротивление
50
Введите исходное сопротивление в виде скаляра в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Load impedance (Ohm) — Выведите нагрузочное сопротивление
50
Выведите нагрузочное сопротивление в виде скаляра в Омах.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.
Automatically estimate impulse response duration — Автоматически оцените длительность импульсной характеристики
on (значение по умолчанию) | off
Выберите, чтобы автоматически оценить импульсную характеристику для шума фазы. Очиститесь, чтобы задать длительность импульсной характеристики с помощью Impulse response duration.
Зависимости
Чтобы включить этот параметр, установите Design method на Ideal и Implementation к Frequency domain.
Impulse response duration — Длительность импульсной характеристики
1e-10s (значение по умолчанию) | скаляр
Длительность импульсной характеристики раньше симулировала шум фазы в виде скаляра в s, мс, нас, или не уточнено. Вы не можете задать импульсную характеристику, если усилитель нелинеен.
Примечание
Разрешение профиля шума фазы в частоте ограничивается длительностью импульсной характеристики, используемой, чтобы симулировать его. Увеличьте эту длительность, чтобы улучшить точность профиля шума фазы. Предупреждающее сообщение появляется, если разрешение смещения частоты шума фазы слишком высоко на данное время импульсной характеристики. Это сообщение также задает минимальную длительность, подходящую для необходимого разрешения
Зависимости
Чтобы установить этот параметр, очистите Automatically estimate impulse response duration.
Export — Сохраните создание фильтра в файл
кнопка
Используйте эту кнопку, чтобы сохранить создание фильтра в файл. Типами правильного файла является .mat и .txt.
Зависимости
Чтобы включить этот параметр, установите Design method на Butterworth или Chebyshev.

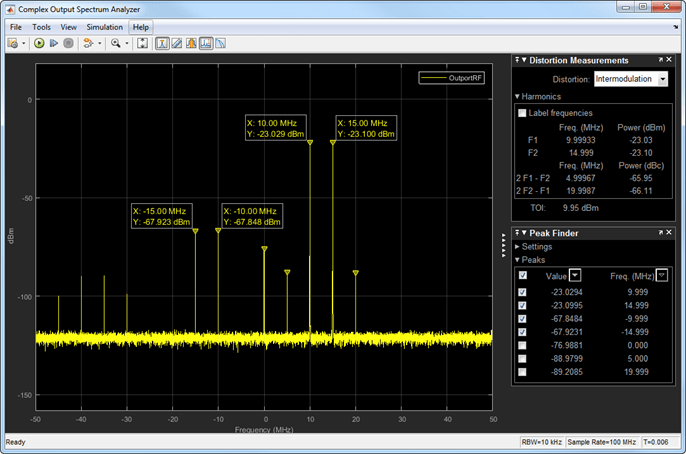

Примеры модели
Алгоритмы
Значки модулятора IQ
Эта таблица показывает вас, как значки на этом блоке будут варьироваться на основе того, как вы устанавливаете Noise figure (dB) и параметры Add LO phase noise на блоке.
| Шумовая фигура (дБ) | Добавьте шум фазы LO: off | Добавьте шум фазы LO: on |
|---|---|---|
0 |
|
|
10 |
|
|
Вопросы совместимости
Ссылки
[1] Razavi, Behzad. Микроэлектроника RF. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2011.
[2] Grob, Зигфрид и Линднер, Юрген, “Деривация полиномиальной модели нелинейных усилителей”, отдел информационных технологий, университет Ульма, Германия.
