Сложная логика

Сложная логика модели с помощью Stateflow® схемы

Смоделировать сложную логику в Simulink® модель, рассмотрите использование программного обеспечения Stateflow.

Stateflow расширяет Simulink со средой проектирования для разработки диаграмм переходов состояний и блок-схем. Stateflow обеспечивает элементы языка, требуемые описать сложную логику в естественной, читаемой, и понятной форме. Это тесно интегрируется с MATLAB® и продукты Simulink, обеспечивая эффективную среду для разработки встраиваемых систем, которые содержат управление, контрольное, и логика режима.

Темы

Конечные автоматы модели (Stateflow)

Динамические системы модели как конечные автоматы в Stateflow.

Создайте и запустите диаграмму Stateflow (Stateflow)

Создайте диаграммы переходов состояний в Stateflow графический редактор программирования.

Осуществляйте обмен данными с Simulink и рабочим пространством MATLAB (Stateflow)

Задайте данные, чтобы совместно использовать с моделями Simulink и базовым рабочим пространством MATLAB.

Действие состояния монитора через активные данные состояния (Stateflow)

Автоматически отследите, какое состояние активно в процессе моделирования.

Доступ к сигналам шины через структуры Stateflow (Stateflow)

Задайте структуры Stateflow для входа, выведите, и локальный доступ, чтобы соединить шиной сигналы.

Синхронизируйте компоненты модели широковещательными Событиями (Stateflow)

Используйте события, чтобы связаться с Simulink и MATLAB.

Свяжитесь с диаграммами Stateflow путем отправки сообщений (Stateflow)

Синхронизируйте компоненты модели и осуществляйте обмен данными путем отправки сообщений между диаграммами Stateflow.

Сопутствующая информация

Рекомендуемые примеры

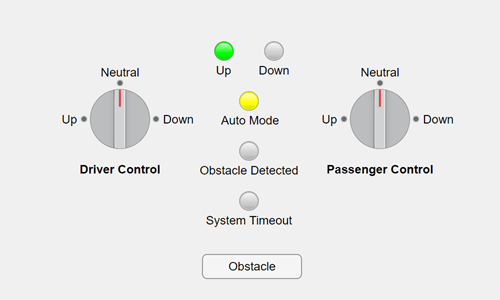

Model a Power Window Controller

Смоделируйте контроллер окна со стеклоподъемником

Спроектируйте автомобильную систему окна со стеклоподъемником при помощи локальных событий.

Model a Fitness Tracker

Смоделируйте средство отслеживания фитнеса

Реализуйте средство отслеживания фитнеса при помощи временной логики и сообщений.

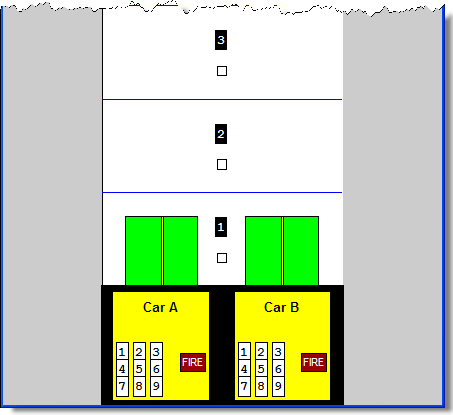

Model an Elevator System by Using Atomic Subcharts

Смоделируйте систему лифта при помощи атомарных субдиаграмм

Смоделируйте 2D автомобильную систему лифта при помощи соединенных атомарных субдиаграмм в Stateflow®. Система лифта состоит из модели Simulink® и пользовательского интерфейса (UI). Модель содержит две диаграммы Stateflow: Системные модели Лифта логика ядра, которая делегирует входящие запросы от пользовательского интерфейса до самого близкого доступного автомобиля лифта. Этот график содержит пару атомарных субдиаграмм, которые реализуют идентичную логику для автомобилей.

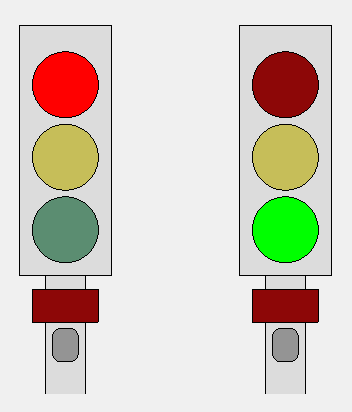

Model a Distributed Traffic Control System by Using Messages

Смоделируйте распределенную систему управления движением при помощи сообщений

Смоделируйте распределённую систему управления для пересечения односторонних дорог. Чтобы скоординировать состояние светофора, два графика связываются друг с другом при помощи сообщений. Проект двух графиков идентичен.

Model the Dynamics of Moving Billiard Balls

Смоделируйте динамику движущихся бильярдных мячей

Смоделируйте начало бильярдной игры при помощи матричных переменных непрерывного времени. В модели график Stateflow® симулирует динамику гибридной системы, которая имеет большое количество разрывов. Для получения дополнительной информации смотрите, что Непрерывное время Моделирует в Stateflow (Stateflow).

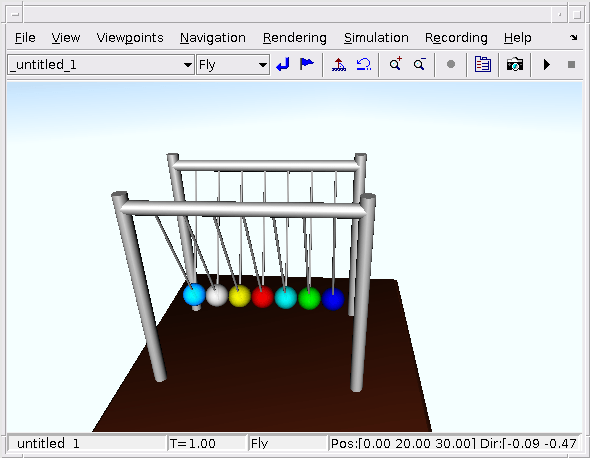

Modeling Newton's Cradle with Virtual Reality

Моделирование колыбели Ньютона с виртуальной реальностью

Смоделируйте названную "колыбель Ньютона" популярной игрушки, которая состоит из строки семи идентичных мячей, которые подвешиваются от общей высоты. В покое они располагаются таким образом, что они только касаются друг друга. Один или несколько мячей от одного конца затем повышены от их положения отдыха и выпущены.
