Обзор

Можно интегрировать существующий C (или C++) функции, такие как драйверы устройств, интерполяционные таблицы, и общие функции и интерфейсы, в Simulink^® модели при помощи Legacy Code Tool. Используя технические требования, которые вы предоставляете как MATLAB^® код, инструмент преобразовывает существующие функции в S-функции MEX C, которые можно включать в модели Simulink. Если вы используете Simulink Coder™, чтобы сгенерировать код, Legacy Code Tool может вставить соответствующий вызов вашей функции C в сгенерированный код. Для получения дополнительной информации смотрите Вызовы Импорта Внешнего Кода в Сгенерированный код с Legacy Code Tool (Simulink Coder).

По сравнению с использованием Разработчика S-функции или записью S-функции, Legacy Code Tool легче использовать и генерирует оптимизированный код (не генерирует код обертки), часто требуемый встраиваемыми системами. Однако рассмотрите альтернативные подходы для гибридной системы, такие как система, которая включает объект и контроллер или компонент системы, написанный в языке кроме C или C++. Альтернативные подходы более гибки в этом, они поддерживают больше функций и языков программирования.

Взаимодействовать с Legacy Code Tool, вами

Следующая схема иллюстрирует общую процедуру для использования Legacy Code Tool. Объединяйтесь Функции C в Модели Simulink с Legacy Code Tool обеспечивает пример, который использует Legacy Code Tool, чтобы преобразовать существующую функцию C в S-функцию MEX C.

Если у вас есть лицензия на продукты Simulink Coder, смотрите Вызовы Импорта Внешнего Кода в Сгенерированный код с Legacy Code Tool (Simulink Coder) для получения информации об использовании Legacy Code Tool для генерации кода.

Интегрируйте функции C в модели Simulink с Legacy Code Tool

Этот пример демонстрирует, как интегрировать существующую функцию C в модель Simulink с помощью Legacy Code Tool.

Предположим, что у вас есть функция C, которая выводит значение ее входа с плавающей точкой, умноженного на два. Функция задана в исходном файле под названием doubleIt.c, и его объявление существует в заголовочном файле под названием doubleIt.h.

Интегрируйте функцию C, аргументы которой являются указателями на структуры

В этом примере показано, как использовать Legacy Code Tool, чтобы объединяться, C функционируют, чьи аргументы являются указателями на структуры.

В Simulink® создайте Simulink.Bus объект представлять тип структуры. Используйте сигналы шины в модели, чтобы представлять структурированные сигналы и состояния. Создайте структуры MATLAB в рабочей области или в диалоговом окне параметров блоков, чтобы представлять структуры параметра.

Для основной информации о сигналах шины смотрите Виртуальную Шину. Для основной информации о структурах параметра смотрите, Организуют Связанные Определения Параметров блоков в Структурах. Чтобы создать объекты шины, смотрите, Создают и Задают Объекты Simulink.Bus.

#include "ex_myTypes_LCT.h"

void myFcn(sigStructType *in, paramStructType *params, sigStructType *out)
{
    out->sig1 = in->sig1 * params->param1;
    out->sig2 = in->sig2 * params->param2 + params->param3;
}

#ifndef _MY_TYPES_H_
#define _MY_TYPES_H_

typedef struct {
  double sig1;
  double sig2;
} sigStructType;

typedef struct {
  double param1;
  double param2;
  double param3;
} paramStructType;

void myFcn(sigStructType *in, paramStructType *params, sigStructType *out);

#endif

Simulink.importExternalCTypes('ex_myTypes_LCT.h');

def = legacy_code('initialize');

def.SFunctionName = 'sfun_ex_mySrc_LCT';

def.SourceFiles = {'ex_mySrc_LCT.c'};
def.HeaderFiles = {'ex_myTypes_LCT.h'};

def.OutputFcnSpec = ['void myFcn(sigStructType u1[1], ',...
    'paramStructType p1[1], sigStructType y1[1])'];

legacy_code('generate_for_sim',def);

### Start Compiling sfun_ex_mySrc_LCT
    mex('-I/tmp/BR2021bd_1724986_151598/publish_examples12/tp9ec69d97/ex12763634', '-c', '-outdir', '/tmp/BR2021bd_1724986_151598/publish_examples12/tp869b1b2e_946f_4d46_af11_fbafb368047f', '/tmp/BR2021bd_1724986_151598/publish_examples12/tp9ec69d97/ex12763634/ex_mySrc_LCT.c')
Building with 'gcc'.
MEX completed successfully.
    mex('sfun_ex_mySrc_LCT.c', '-I/tmp/BR2021bd_1724986_151598/publish_examples12/tp9ec69d97/ex12763634', '/tmp/BR2021bd_1724986_151598/publish_examples12/tp869b1b2e_946f_4d46_af11_fbafb368047f/ex_mySrc_LCT.o')
Building with 'gcc'.
MEX completed successfully.
### Finish Compiling sfun_ex_mySrc_LCT
### Exit

legacy_code('slblock_generate', def);

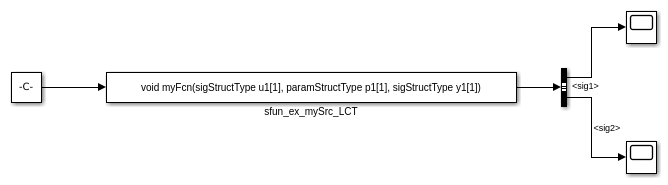

open_system('ex_lct_struct')

structParam = struct;
structParam.param1 = 15;
structParam.param2 = 20;
structParam.param3 = 5;

structParam = Simulink.Parameter(structParam);
structParam.DataType = 'Bus: paramStructType';

set_param('ex_lct_struct/sfun_ex_mySrc_LCT','SParameter1','structParam')

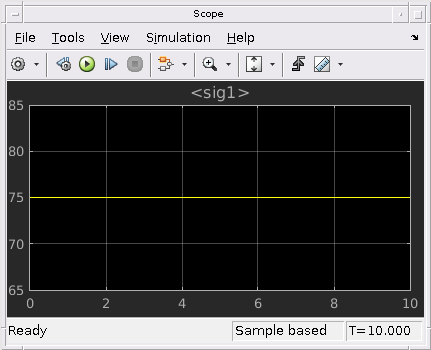

open_system('ex_lct_struct/Scope')

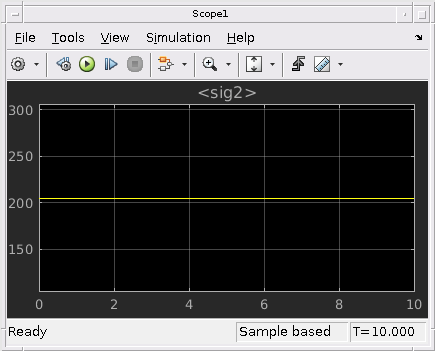

open_system('ex_lct_struct/Scope1')
sim('ex_lct_struct')
%

Регистрация структур данных Legacy Code Tool

Первый шаг к использованию Legacy Code Tool должен указать одну или несколько структур MATLAB с полями, которые представляют свойства существующего кода С и сгенерированной S-функции. Процесс регистрации гибок. Можно принять решение настроить ресурсы и инициировать регистрацию во множестве путей, включая

Указывать структуру данных Legacy Code Tool:

Если вы задаете поля, которые задают ресурсы компиляции, и вы задаете относительные пути, Legacy Code Tool ищет ресурсы относительно следующих директорий в следующем порядке:

Объявление технических требований функции Legacy Code Tool

InitializeConditionsFcnSpec, OutputFcnSpec, StartFcnSpec, и TerminateFcnSpec поля задали в структуре данных Legacy Code Tool (см. описание legacy_code функция), требуют значений вектора символов, которые придерживаются определенного формата синтаксиса. Необходимый формат синтаксиса позволяет Legacy Code Tool сопоставить возвращаемое значение и аргументы существующей функции C к возвращаемому значению, входным параметрам, выходным параметрам, параметрам, и работать векторы из S-функции, которую генерирует инструмент.

Общий синтаксис

return-spec = function-name(argument-spec)

Например, следующий вектор символов задает функцию с именем doubleIt со спецификацией возврата double y1 и спецификация входного параметра double u1.

def.OutputFcnSpec = 'double y1 = doubleIt(double u1)';

Для большего количества детали об объявлении функциональных технических требований смотрите

• Возвратите спецификацию

• FunctionName

• Спецификация аргумента

• Поддерживаемые типы данных

• Правила спецификации функции Legacy Code Tool

• Наследие C функциональные правила

return-type return-variable

float doubleIt(float inVal);

argument-type argument-token

float powerIt(float inVal, int exponent);

'single y1 = powerIt(single u1, int16 p1)'

void myfunc(double *y2, double u2, double u3, double u1, double *y1);

'void myfunc(double y2[1], double u2, double u3, double u1, double y1[1])'

Генерация и компиляция S-функций

После того, как вы укажете структуру данных Legacy Code Tool для существующей функции C, используйте legacy_code функционируйте, как объяснено ниже, чтобы сгенерировать, скомпилировать и соединить S-функцию.

Как удобство, можно сгенерировать, скомпилировать и соединить S-функцию на одном шаге путем вызова legacy_code с вектором символов 'generate_for_sim'. Функция также генерирует файл TLC для ускоренных симуляций, если Options.useTlcWithAccel поле структуры данных Legacy Code Tool установлено в 1.

Если вы сгенерировали динамически загружаемый исполняемый файл, вы или другие можете использовать его в модели путем добавления Блока s-function, который задает скомпилированную S-функцию.

Генерация блока s-function маскированного для вызова сгенерированной S-функции

У вас есть опция использования Legacy Code Tool, чтобы сгенерировать Блок s-function маскированный (графическое представление), которое сконфигурировано, чтобы вызвать сгенерированную S-функцию MEX C. Чтобы сгенерировать такой блок, вызвать legacy_code с 'slblock_generate' в качестве первого аргумента и имени структуры данных Legacy Code Tool в качестве второго аргумента.

legacy_code('slblock_generate', lct_spec);

Инструмент маскирует блок, таким образом, что это отображает значение OutputFcnSpec поле . Можно затем добавить блок в модель вручную.

Если вы предпочитаете, чтобы Legacy Code Tool добавил блок в модель автоматически, задал имя модели в качестве третьего аргумента. Например:

legacy_code('slblock_generate', lct_spec, 'myModel');

Если заданная модель (например, myModel\exists, legacy_code открывает модель и добавляет Блок s-function маскированный, описанный структурой данных Legacy Code Tool. Если модель не существует, функция создает новую модель с указанным именем и добавляет Блок s-function маскированный.

Принуждение режима Accelerator Simulink, чтобы использовать S-функцию TLC, встраивающую код

Если вы используете режим Simulink Accelerator™, можно сгенерировать и обеспечить использование TLC встраивание кода для S-функции, сгенерированной Legacy Code Tool. Для этого:

Вызывание наследия функции C++

Чтобы вызвать устаревшую функцию C++ после инициализации структуры данных Legacy Code Tool, присвойте значение 'C++' Options.language поле . Например,

def = legacy_code('initialize');
def.Options.language = 'C++';

Чтобы проверить новую установку, войти

def.Options.language

Обработка нескольких регистрационных файлов

Вы можете иметь несколько регистрационных файлов в той же папке и сгенерировать S-функцию для каждого файла с одним вызовом legacy_code. Аналогично, можно использовать один вызов legacy_code для того, чтобы скомпилировать и соединить S-функции и другого, чтобы сгенерировать соответствующие файлы блока TLC, в подходящих случаях.

Рассмотрите следующий пример, где lct_register_1, lct_register_2, и lct_register_3 каждый создает и инициализирует поля структуры Legacy Code Tool.

defs1 = lct_register_1;
defs2 = lct_register_2;
defs3 = lct_register_3;
defs = [defs1(:);defs2(:);defs3(:)];

Можно затем использовать следующую последовательность вызовов legacy_code для того, чтобы сгенерировать файлы на основе трех регистрационных файлов:

legacy_code('sfcn_cmex_generate', defs);
legacy_code('compile', defs);
legacy_code('sfcn_tlc_generate', defs);

В качестве альтернативы можно обработать каждый регистрационный файл отдельно. Например:

defs1 = lct_register1;
legacy_code('sfcn_cmex_generate', defs1);
legacy_code('compile', defs1);
legacy_code('sfcn_tlc_generate', defs1);
.
.
.
defs2 = lct_register2;
legacy_code('sfcn_cmex_generate', defs2);
legacy_code('compile', defs2);
legacy_code('sfcn_tlc_generate', defs2);
.
.
.
defs3 = lct_register3;
legacy_code('sfcn_cmex_generate', defs3);
legacy_code('compile', defs3);
legacy_code('sfcn_tlc_generate', defs3);

Развертывание сгенерированных S-функций

Можно развернуть S-функции, которые вы генерируете с Legacy Code Tool для использования другими. Чтобы развернуть S-функцию для симуляции используют только, необходимо совместно использовать только скомпилированный динамически загружаемый исполняемый файл.

Примеры Legacy Code Tool

Для примеров Legacy Code Tool см., что Алгоритмы Реализации Используют Legacy Code Tool.

Ограничения Legacy Code Tool

Legacy Code Tool
