From Workspace
Загрузите данные сигнала из рабочей области в модель Simulink
- Библиотека:
Simulink / Источники
Описание
Блок From Workspace считывает данные в Simulink® модель из рабочей области и обеспечивает данные как сигнал или шину при выходе блока. Можно загрузить данные из базового рабочего пространства, рабочего пространства модели или рабочей области маски. Можно использовать блок From Workspace, чтобы загрузить данные сигнала в любую модель или подсистему в иерархии модели из рабочей области, доступной для модели, на которую ссылаются, или подсистемы.
Можно задать, как блок создает выход из данных о рабочей области, включая выходной период расчета, интерполяцию и поведение экстраполяции, и использовать ли обнаружение пересечения нулем.
Значок блока From Workspace показывает значение параметра Data. Например, если вы используете блок From Workspace, чтобы загрузить данные в переменной x, вы задаете x когда значение для параметра Data и блок отображают x.
Задайте данные, чтобы загрузить
Задайте данные для блока From Workspace, чтобы загрузить использование параметра Data. Можно задать значение параметра Data как MATLAB® выражение, такое как имя переменной. Выражение в параметре Data должно оценить к данным в формате, который поддерживает блок From Workspace. Для получения дополнительной информации о том, как выражение выполнено, смотрите Разрешение Символа.
Блок From Workspace не загружает данные из словаря данных. Используйте словарь данных, чтобы сохранить только данные проектирования для модели, не входные данные симуляции. Можно сохранить данные проектирования, связанные с блоком From Workspace, такие как значение для параметра Sample time, в словаре данных.
Порты
Вывод
Параметры
Data — Данные, чтобы загрузить из рабочей области
timeseries объект | timetable возразите | структура | 2D массив | выражение MATLAB
Данные, чтобы загрузить из рабочей области в виде имени переменной или выражения MATLAB, которое оценивает к данным в формате, поддержанном блоком From Workspace. Выражение могло создать данные, которые блок From Workspace обеспечивает при его выходе, или это могло сослаться на переменную рабочей области, которая содержит данные, чтобы загрузить. Для получения дополнительной информации о том, как выражение выполнено, смотрите Разрешение Символа.
Блок From Workspace может загрузить данные для скаляра, многомерного, и сигналы переменного размера, а также данные для шины или массива шин. Поддержки блока From Workspace, загружающие данные в этих форматах:
timeseriesобъектtimetableобъектСтруктура, которая представляет данные о шине. Иерархия структуры должна совпадать с иерархией шины и использовать
timeseriesиtimetableобъекты представлять данные сигнала.Структура, которая представляет данные для одного сигнала с полями и иерархией, которые совпадают
с StructureилиStructure with timeлоггирование формата.Двумерный массив, который представляет данные для одного сигнала. Первый столбец в массиве представляет время, и один или несколько дополнительных столбцов содержат данные сигнала.
Для получения дополнительной информации смотрите, что Данные о Загрузке Используют От Блока Рабочей области.
Когда вы загружаете данные для шины, задаете параметр Output data type как Simulink.Bus объект, который задает шину.
Действительные сигналы типа double может быть в любом формате данных, который поддерживает блок From Workspace. Для комплексных сигналов и действительных сигналов типа данных кроме double, используйте любой формат кроме Array.
Поддержки блока From Workspace, загружающие данные сигнала переменного размера в Structure или Structure with time ' format ' .
Программируемое использование
Параметры блоков:
VariableName
|
| Ввод: символьный вектор |
Значения: выражение MATLAB | timeseries возразите | timetable возразите | структура | 2D массив |
Значение по умолчанию:
'simin'
|
Output data type — Загруженный тип данных рабочей области
Inherit: auto (значение по умолчанию) | double | single | half | int8 | uint8 | int16 | uint16 | int32 | uint32 | boolean | fixdt(1,16,0) | fixdt(1,16,2^0,0) | Enum: <class_name> | Bus: <bus_object> | <data type expression>
Тип данных данных о рабочей области загрузки блока From Workspace. По умолчанию блок From Workspace наследовал тип данных выходного сигнала от данных о рабочей области или от нисходящего блока, который задает тип данных для сигнала.
Когда вы загружаете данные для скалярного или многомерного сигнала, можно принять решение наследовать тип выходных данных, или можно задать тип выходных данных, чтобы совпадать с типом данных данных о рабочей области.
Чтобы загрузить данные для шины или массива шин, установите Output data type на Bus: <bus_object> и задайте имя Simulink.Bus объект, который задает выходную шину.
Когда вы загружаете перечисленные данные, устанавливаете Output data type на Enum: <class_name> и задайте имя класса перечисления, который задает перечислимые значения данных.
Нажмите кнопку Show data type assistant
, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Программируемое использование
Параметры блоков:
OutDataTypeStr
|
| Ввод: символьный вектор |
Значения:
'Inherit: auto' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'boolean' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>' | '<data type expression>'
|
Значение по умолчанию:
'Inherit: auto'
|
Sample time — Выведите период расчета и дополнительное смещение времени
0
Параметр Sample time задает, когда блок вычисляет новое выходное значение в процессе моделирования. Для получения дополнительной информации см. Настройку времени выборки.
Задайте параметр Sample time как скаляр, когда вы не захотите, чтобы выход возместил время. Чтобы добавить смещение времени к выходу, задайте параметр Sample time как 1- 2 вектор, где первым элементом является период выборки и второй элемент, является смещением.
По умолчанию значением параметров Sample time является 0, который указывает время непрерывной выборки без смещения времени. Для дискретного сигнала задайте Sample time как дискретный интервал выборки. Например, задайте Sample time как 0.1 смоделировать дискретный сигнал произвело каждые 100 мс. Задайте Sample time как -1 наследовать значение.
Программируемое использование
Параметры блоков:
SampleTime
|
| Ввод: символьный вектор |
| Значения: скаляр | вектор |
Значение по умолчанию:
'0'
|
Interpolate data метод интерполяции
on (значение по умолчанию) | off
Метод интерполяции раньше обеспечивал выходные значения для времен симуляции, которые являются промежуточными временными стоимостями в загруженных данных о рабочей области. Когда вы выбираете Interpolate data, блок From Workspace линейно интерполирует выходное значение с помощью смежных значений в загруженных данных о рабочей области. Когда Interpolate data не выбран, блок From Workspace вводит значение предыдущей точки данных в загруженных данных о рабочей области. Для получения дополнительной информации об алгоритме интерполяции, смотрите Интерполяцию.
Когда вы загрузите перечисленный, фиксированная точка или данные сигнала переменного размера, очистите параметр Interpolate data.
Чтобы обеспечить выходные значения после последнего значения в загруженных данных о рабочей области, блок From Workspace использует комбинацию параметра Interpolate data и параметра Form output after final data value by.
Значение параметров Interpolate data также влияет, как блок From Workspace экстраполирует выходные значения для времен симуляции до точки First Data в загруженных данных о рабочей области. Когда Interpolate data выбран, блок From Workspace использует первые две точки данных в данных о рабочей области, чтобы линейно экстраполировать выходные значения для времен симуляции до точки First Data. Когда Interpolate data не выбран, блок обеспечивает землю как выходное значение для времен симуляции до первой точки данных рабочей области. Для полной информации относительно поведения экстраполяции блока From Workspace смотрите Экстраполяцию.
Программируемое использование
Параметры блоков:
Interpolate
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'on'
|
Enable zero-crossing detection — Обнаружение пересечения нулем
on (значение по умолчанию) | off
Обнаружение пересечения нулем является методом, используемым, чтобы определить местоположение разрывов в блоке выход и избегать использования чрезмерно маленьких временных шагов около разрывов, которые могут замедлить симуляцию. zero crossing относится к разрыву в данных. Можно включить обнаружение пересечения нулем для блока From Workspace, когда шаг расчета непрерывен (0).
Загруженные данные о рабочей области создают разрыв в блоке выход, когда данные включают несколько выборок с тем же временем. Например, для этого входные данные, разрыв происходит во время 2.
time: 0 1 2 2 3 signal: 2 3 4 5 6
Блок From Workspace может также создать разрыв в выходе на последней выборке в данных о рабочей области, когда вы устанавливаете Form output after final data value by на Setting to zero.
Когда вы загружаете входные данные для шины, блок From Workspace обнаруживает нулевые пересечения для всех элементов шины.
Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.
Программируемое использование
Параметры блоков:
ZeroCross
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'on'
|
Form output after final data value by — Метод, чтобы определить блокирует выход после итоговой точки данных
Extrapolation (значение по умолчанию) | Setting to zero | Holding final value | Cyclic repetition
Блок From Workspace использует настройки Interpolate data и Form output after final data value by, чтобы определить блок выход для времен симуляции после последней выборки, доступной в данных о рабочей области.
| Установка для Form выход после итогового значения данных | Установка для Интерполирует данные | Блок Выход после итоговых данных |
|---|---|---|
Экстраполяция | On | Экстраполируемый от итогового значения данных |
Off | Ошибка | |
Обнуление | On | Нуль |
Off | ||
Содержание окончательного значения | On | Окончательное значение из рабочей области |
Off | ||
Циклическое повторение | On | Ошибка |
Off | То, когда загруженные данные о рабочей области используют структуру без формата времени, повторяет данные о рабочей области из первого значения. Ошибки для форматов данных рабочей области кроме структуры со временем. |
Для полной информации относительно поведения экстраполяции блока From Workspace смотрите Экстраполяцию.
Программируемое использование
Параметры блоков:
OutputAfterFinalValue
|
| Ввод: символьный вектор |
Значения:
'Extrapolation' | 'Setting to zero' | 'Holding final value' | 'Cyclic repetition'
|
Значение по умолчанию:
'Extrapolation'
|

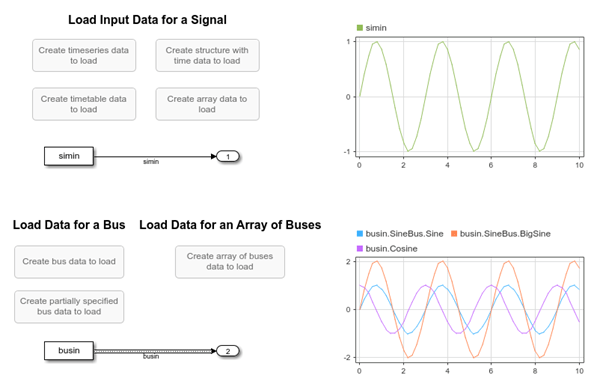

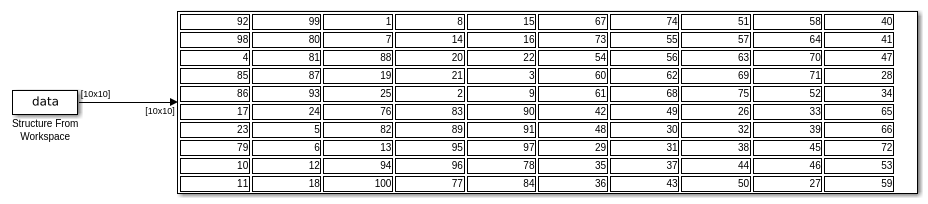

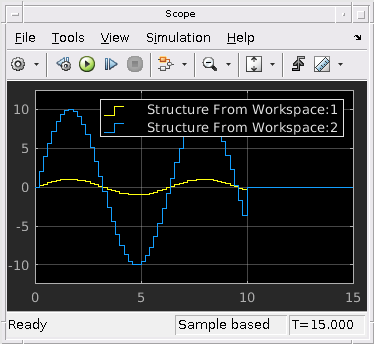

Примеры модели
Характеристики блока
Советы
Поддержки блока From Workspace, загружающие частично заданные данные для шины. Чтобы частично задать данные о шине, установите элементы шины, для которых вы не должны загружать данные к
[].Чтобы загрузить данные, которые были зарегистрированы формат массивов с помощью блока To File, транспонируйте массив так, чтобы временные стоимости были в отдельном столбце, а не одной строке. Можно использовать
transposeфункционируйте и сохраните транспонированные данные к новому файлу.Для программируемых симуляций с помощью
sim,parsim, илиbatchsimфункции, можно использоватьSimulink.SimulationInputобъект задать данные для блока From Workspace, чтобы загрузить.
Алгоритмы
Интерполяция
Интерполяция является процессом использование блока From Workspace, чтобы обеспечить выходные значения для времен симуляции, которые являются между шагами расчета в загруженных данных о рабочей области. Когда вы выбираете Interpolate data, блок From Workspace линейно интерполирует выходное значение с помощью двух смежных точек в данных о рабочей области. Когда вы не выбираете Interpolate data, блок From Workspace использует значение предшествующей точки данных рабочей области как выходное значение. Например, эта модель имеет один блок From Workspace с выбранным Interpolate data и другой с очищенным Interpolate data. Оба блока загружают те же данные о синусоиде из базового рабочего пространства.
Когда вы выбираете параметр Interpolate data, блок From Workspace выполняет различные шаги, в зависимости от типа данных, которые вы загружаете.
Для double данные, блок From Workspace линейно интерполирует значение с помощью значений данных рабочей области до и после времени симуляции.
Для Boolean данные, если время симуляции между двумя точками данных рабочей области с различными значениями, блок From Workspace, располагают переход значения на полпути между точками данных рабочей области. Например, если переходы данных о рабочей области от true к false, данные From Workspace обеспечивают выходное значение true для времен симуляции в первой половине интервала между точками данных рабочей области и обеспечивает выходное значение false для времен симуляции в последней половине интервала.
Для встроенных типов данных кроме double и Boolean, блок From Workspace выполняет эти шаги:
Восходящий данные к
doubleтип данных.Линейно интерполируйте выходное значение с помощью
doubleзначения.Удрученный интерполированное значение к исходному типу данных.
Экстраполяция
Экстраполяция является процессом использование блока From Workspace, чтобы обеспечить выходные значения для времен симуляции, которые являются перед точкой First Data и после последней точки данных в загруженных данных о рабочей области. Можно управлять, как блок From Workspace экстраполирует выходные значения перед первым значением данных рабочей области с помощью параметра Interpolate data. Используйте Interpolate data и параметры Form output after final data value by, чтобы задать, как блок экстраполирует выходные значения для времен симуляции после итоговой точки данных рабочей области.
| Интерполируйте данные | Выведите перед точкой First Data | Сформируйте выходное значение после итоговых данных | Выведите после итоговой точки данных |
|---|---|---|---|
On | Линейно экстраполированное использование сначала две точки данных рабочей области | Экстраполяция | Линейно экстраполированный финал использования два значения данных рабочей области |
Обнуление | Нуль | ||
Содержание окончательного значения | Итоговое значение данных рабочей области | ||
Циклическое повторение | Ошибка | ||
Off | Нуль | Экстраполяция | Ошибка |
Обнуление | Нуль | ||
Содержание итогового значения данных | Итоговое значение данных рабочей области | ||
Циклическое повторение | То, когда загруженные данные о рабочей области используют структуру без формата времени, повторяет данные о рабочей области из первого значения. Ошибки для форматов данных рабочей области кроме структуры со временем. |
Например, рассмотрите эту модель, которая имеет блок From Workspace с включенным Interpolate data и набор Form output after final data value by к Extrapolation. Блок From Workspace считывает данные о рабочей области, которые были созданы путем логгирования выхода блока Sine Wave для 16-секундной симуляции. Блоки Dashboard Scope отображают блок Sine Wave выход и блок From Workspace выход для 20-секундной симуляции. После того, как симуляция достигает 16 секунд, блок From Workspace, выход отличает от блока Sine Wave выход, когда блок From Workspace линейно экстраполирует выходные значения для остатка от симуляции.
