MATLAB Function

Включайте код MATLAB в модели, которые генерируют встраиваемый код С

Библиотека:
Simulink / Пользовательские Функции
HDL Coder / Пользовательские Функции

Описание

С блоком MATLAB Function можно записать MATLAB^® функция для использования в Simulink^® модель. Функция MATLAB выполняется для симуляции и генерирует код для цели Simulink Coder™. Если вы плохо знакомы с Simulink и продуктами MATLAB, смотрите, что функции MATLAB Реализации Используют Блоки для обзора.

Двойной клик по блоку MATLAB Function открывает MATLAB Function Block Editor, где вы пишете функцию MATLAB. Модель call_stats_block2 в качестве примера обсужденный в Создают Пользовательскую Функциональность Используя использование блоков MATLAB function следующая функция в MATLAB Function Block Editor:

function [mean,stdev] = stats(vals)

% Calculates a statistical mean and a standard
% deviation for the values in vals.

len = length(vals);
mean = avg(vals,len);
stdev = sqrt(sum(((vals-avg(vals,len)).^2))/len);
plot(vals,'-+');

function mean = avg(array,size)
mean = sum(array)/size;

Функция задает входные и выходные данные в операторе объявления функции в качестве аргументов и возвращаемых значений. Значения аргументов и возвращаемые значения предыдущей функции, взятой в качестве примера, соответствуют вводам и выводам блока в call_stats_block2 модель.

This shows connected signals between the blocks established in the previous image.

Можно также задать данные, добавить входной триггер и создать вызов функции выходные параметры с помощью Model Explorer или Портов и Менеджера данных. Можно получить доступ к Портам и Менеджеру данных в MATLAB Function Block Editor путем нажатия на Edit Data. Для получения дополнительной информации смотрите, Задают Данные о блоке MATLAB function, Управляют Входным Триггером блока MATLAB function и Справляются с Вызовом функции Выходные параметры блока MATLAB function.

Блок MATLAB Function генерирует эффективный встраиваемый код на основе анализа, который определяет размер, класс и сложность каждой переменной. Этот анализ вводит следующие ограничения:

Первое присвоение на переменную задает, размер, класс и сложность.
Смотрите Лучшие практики для Определения Переменных для Генерации кода C/C++.
Вы не можете повторно присвоить переменные свойства после начального присвоения кроме тех случаев, когда с помощью данных переменного размера или снова использовав переменные в коде в различных целях.
Смотрите переназначение переменных свойств.

В дополнение к ограничениям языка блок MATLAB Function поддерживает подмножество функций, доступных в MATLAB. Эти функции включают функции в общие категории, такие как:

Арифметические операторы как plusминус, , и power. Для получения дополнительной информации см. Массив по сравнению Матричные операции.
Операции над матрицей как size, и length
Усовершенствованные операции над матрицей как lu, inv, svd, и chol
Тригонометрические функции как sin, cos, sinh, и cosh

Для получения дополнительной информации смотрите Функции и Объекты, Поддержанные для Генерации кода C/C++.

Примечание

Несмотря на то, что код для этого блока пытается привести точно к тем же результатам как MATLAB, различия могут произойти из-за погрешностей округления. Эти числовые различия, которые могут быть некоторыми eps первоначально, может увеличить после повторенных операций. Уверенность в поведении nan не рекомендуется. Различные компиляторы C могут привести к различным результатам для того же расчета.

Примечание

Новые блоки MATLAB Function не включают %#codegen директива, но проверяют ошибки, как будто она включена. Добавление %#codegen директива с блоком MATLAB Function не влияет на проверку ошибок. Для получения дополнительной информации смотрите Направляющий % Компиляции #codegen.

Чтобы поддержать визуализацию данных, блок MATLAB Function поддерживает вызовы функций MATLAB для симуляции только. Смотрите Использование MATLAB Engine, чтобы Выполнить Вызов функции в Сгенерированном коде, чтобы изучить некоторые ограничения этой возможности, и как это объединяется с анализом кода для этого блока. Если эти вызовы функции непосредственно не влияют ни на один из вводов или выводов Simulink, вызовы не появляются в сгенерированном коде Simulink Coder.

От блоков MATLAB Function можно также вызвать функции, определяемые в блоке Simulink Function. Можно вызвать Stateflow^® функции с Export Chart Level Functions (Make Global) и Allow exported functions to be called by Simulink зарегистрировались в диалоговом окне свойств диаграммы.

В Портах и Менеджере данных, можно объявить, что вход блока параметр Simulink вместо порта. Блок MATLAB Function также поддерживает наследование типов и размера для входных параметров, выходных параметров и параметров. Можно также задать эти свойства явным образом. Смотрите Задают и Изменяют Типы Аргумента функции, Задают Размер Данных о блоке MATLAB function и Конфигурируют Аргументы Данных о Параметре блока MATLAB function для описаний переменных, которые вы используете в блоках MATLAB Function.

Рекурсивные вызовы не позволены в блоках MATLAB Function.

По умолчанию блоки MATLAB Function имеют прямое включенное сквозное соединение. Чтобы отключить его, очистите свойство Allow direct feedthrough. Непрямая проходная семантика гарантирует, что выходные параметры полагаются только на текущее состояние. Используя непрямое сквозное соединение позволяет вам использовать блоки MATLAB Function в обратной связи и предотвратить алгебраические циклы. Для получения дополнительной информации смотрите Использование Непрямое Сквозное соединение в блоке MATLAB function.

Порты

Входной параметр

развернуть все

`u` — Входной параметр `u`
скаляр | вектор | матрица

Введите соответствие первому входному параметру функции в блоке MATLAB Function. Если вы переименовываете аргумент функции в редакторе, блок переименовывает порт соответственно.

Типы данных, поддержанные MATLAB, но не поддерживаемые Simulink, не могут быть переданы между моделью Simulink и функцией в блоке MATLAB Function. Эти типы могут использоваться в блоке MATLAB Function.

Для получения дополнительной информации о поддержке фиксированной точки этого блока обратитесь к Типам данных с фиксированной точкой с блоком MATLAB function (Fixed-Point Designer) и блок MATLAB function с Переопределением Типа данных (Fixed-Point Designer).

`n` — Входной параметр `n`
скаляр | вектор | матрица

nвходной параметр th к функции в блоке MATLAB Function. Когда вы добавляете аргумент в редакторе, блок добавляет порт соответственно.

Вывод

развернуть все

`y` — Выходной аргумент
скаляр | вектор | матрица

Первый выходной аргумент функции в блоке MATLAB Function. Если вы переименовываете аргумент функции в редакторе, блок переименовывает порт соответственно.

`n` — Выходной аргумент `n`
скаляр | вектор | матрица

N th выходной аргумент от функции в блоке MATLAB Function. Когда вы добавляете аргумент в редакторе, блок добавляет порт соответственно.

Параметры

развернуть все

Параметры во вкладке Code Generation требуют Simulink Coder или Embedded Coder^®.

Основной

`Show port labels` — Параметры отображения для меток порта
`FromPortIcon` (значение по умолчанию) | `FromPortBlockName` | `SignalName`

Выберите, как отобразить метки порта на значке блока MATLAB Function.

none: Не отображайте метки порта.
FromPortIcon: Отобразите имя функциональных аргументов ввода и вывода.
FromPortBlockName: Отобразите имя функциональных аргументов ввода и вывода.
SignalName: Если сигнал, соединенный с портом, называют, отобразите имя сигнала. В противном случае отобразите имя аргумента функции.

Программируемое использование

Параметр: ShowPortLabels

Ввод: символьный вектор

Значение: 'FromPortIcon' | 'FromPortBlockName' | 'SignalName'

Значение по умолчанию: 'FromPortIcon'

`Read/Write permissions` — Уровни доступа к содержимому блока
`ReadWrite` (значение по умолчанию) | `ReadOnly` | `NoReadOrWrite`

Управляйте пользовательским доступом к содержимому блока MATLAB Function.

ReadWrite: Позвольте открыться и модификация содержимого блока MATLAB Function.
ReadOnly: Позвольте открыться, но не модификация блока MATLAB Function.
NoReadOrWrite: Отключите открытие или модификацию блока MATLAB Function.

Примечание

Вы не получаете ответ, при попытке просмотреть содержимое блока MATLAB Function, параметр Read/Write permissions которого устанавливается на NoReadOrWrite. Например, при двойном клике по такому блоку MATLAB Function, Simulink не открывает функциональный код и не отображает сообщений.

Программируемое использование

Параметр: Permissions

Ввод: символьный вектор

Значение: 'ReadWrite' | 'ReadOnly' | 'NoReadOrWrite'

Значение по умолчанию: 'ReadWrite'

`Treat as atomic unit` — Опция, чтобы выполнить блок как один модуль
на (значении по умолчанию) | прочь

Причины Simulink, чтобы обработать блок MATLAB Function как модуль при определении порядка выполнения методов блока.

on: Обработайте блок MATLAB Function как модуль при определении порядка выполнения методов блока. Например, когда Simulink должен вычислить выход блока, Simulink вызывает выходные методы всего кода в блоке MATLAB Function прежде, чем вызвать выходные методы других блоков на том же уровне как блок MATLAB Function.
off: Обработайте весь код в блоке MATLAB Function, как являющемся на том же уровне в иерархии модели как функция MATLAB при определении порядка выполнения метода блока. Эта обработка иерархии может заставить осуществление методов кода в блоке быть чередованным с осуществлением методов блоков вне графика.

Программируемое использование

Параметр: TreatAsAtomicUnit

Ввод: символьный вектор

Значение: 'on' | 'off'

Значение по умолчанию: 'on'

`Minimize algebraic loop occurrences` — Опция, чтобы устранить искусственные алгебраические циклы
от (значения по умолчанию) | на

Попытайтесь устранить любые искусственные алгебраические циклы, которые включают атомарный модуль.

off: Не пытайтесь устранить любые искусственные алгебраические циклы, которые включают атомарный модуль.
on: Попытайтесь устранить любые искусственные алгебраические циклы, которые включают атомарный модуль.

Зависимости

Чтобы включить этот параметр, выберите параметр Treat as atomic unit.

Программируемое использование

Параметр: MinAlgLoopOccurrences

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Schedule as` — Тип планирования
`Sample Time` (значение по умолчанию) | `Periodic Partition` | `Aperiodic Partition`

Задайте, как запланировать блок MATLAB Function.

Sample time: Задайте, должен ли весь код в блоке MATLAB Function запуститься на том же уровне или может запуститься на различных уровнях.
Periodic Partition: Запланируйте блочный код MATLAB Function с периодическим разделом. Задайте имя раздела и шаг расчета, соответствующий уровню, на котором запускается раздел.
Aperiodic Partition: Запланируйте блочный код MATLAB Function с апериодическим разделом. Задайте имя раздела.

Зависимости

Чтобы включить этот параметр, выберите параметр Treat as atomic unit.

Программируемое использование

Параметр: ScheduleAs

Ввод: символьный вектор

Значение: 'SampleTime' | 'DiscretePartition' | 'UnconstrainedPartition'

Значение по умолчанию: 'SampleTime'

`Sample time` — Задайте временной интервал
-1 (значение по умолчанию) | `[Ts 0]`

Задайте, должен ли весь код в этом блоке запуститься на том же уровне или может запуститься на различных уровнях.

Если код в блоке MATLAB Function может запуститься на различных уровнях, задайте шаг расчета, как наследовано (-1).
Если весь код должен запуститься на том же уровне, задайте шаг расчета, соответствующий этому уровню как значение параметра Sample time.

-1: Определение наследованной частоты дискретизации. Используйте этот шаг расчета, если код в MATLAB Function может запуститься на различных уровнях.
[Ts 0]: Задайте периодический шаг расчета.

Зависимости

Чтобы включить этот параметр, выберите параметр Treat as atomic unit.

Программируемое использование

Параметр: SystemSampleTime

Ввод: символьный вектор

Значение: '-1' | '[Ts 0]'

Значение по умолчанию: '-1'

Генерация кода

`Function packaging` — Формат кода
`Auto` (значение по умолчанию) | `Inline` | `Nonreusable function` | `Reusable function`

Выберите формат кода, который будет сгенерирован для атомарного (невиртуального) модуля.

Auto

Simulink Coder и Embedded Coder выбирают оптимальный формат для вас на основе типа и количества экземпляров блока MATLAB Function, которые существуют в модели.

Inline

Simulink Coder и Embedded Coder встраивают блок MATLAB Function безусловно.

Nonreusable function

Если Filename options установлен в Auto, Simulink Coder и отдельные функции пакета Embedded Coder в файле модели. Если File name options установлен в Use subsystem name, Use function name, или User specified с помощью различных имен файлов, Simulink Coder и отдельных функций пакета Embedded Coder в отдельных файлах.

Блоки MATLAB Function с этой установкой генерируют функции, которые могут иметь аргументы в зависимости от установки параметра интерфейса Function. Можно назвать сгенерированную функцию и файл с помощью Имени функции параметров и Имени файла (никакое расширение). Эти функции не повторно используемы.

Reusable function

Simulink Coder и Embedded Coder генерируют функцию с аргументами, которая позволяет повторное использование блочного кода, когда модель включает несколько экземпляров блока.

Эта опция также генерирует функцию с аргументами, которая позволяет блочному коду MATLAB Function быть снова использованным в сгенерированном коде иерархии модели - ссылки, которая включает несколько экземпляров блока MATLAB Function через модели, на которые ссылаются. В этом случае блок должен быть в библиотеке.

Для получения дополнительной информации см.:

Советы

Когда это необходимо, несколько экземпляров блока MATLAB Function, который будет представлен как одна допускающая повторное использование функция, можно определять каждого из них как Auto или как Reusable function. Лучше использовать один или другой, как использующий обоих создает две допускающих повторное использование функции, один для каждого обозначения. Результаты этого выбора отличаются только, когда повторное использование не возможно. Выбор Auto не позволяет управление функции или имени файла для блочного кода MATLAB Function.
Reusable function и Auto опции и пытаются определить, существуют ли несколько экземпляров блока MATLAB Function и если код может быть снова использован. Различие между поведением опций - это, когда повторное использование не возможно:
- Auto выражения встроили код, или если обстоятельства запрещают встраивание, отдельные функции для каждого экземпляра блока MATLAB Function.
- Reusable function дает к отдельной функции с аргументами для каждого экземпляра блока MATLAB Function в модели.
Если вы выбираете Reusable function в то время как ваш сгенерированный код находится под системой контроля версий, установите File name options на Use subsystem name, Use function name, или User specified. В противном случае имена ваших файлов кода изменяются каждый раз, когда вы изменяете свою модель, которая предотвращает систему контроля версий над вашими файлами.

Зависимости

Этот параметр требует Simulink Coder для генерации кода.
Чтобы включить этот параметр, выберите Treat as atomic unit.

Программируемое использование

Параметр: RTWSystemCode

Ввод: символьный вектор

Значение: 'Auto' | 'Inline' | 'Nonreusable function' | 'Reusable function'

Значение по умолчанию: 'Auto'

Примеры модели

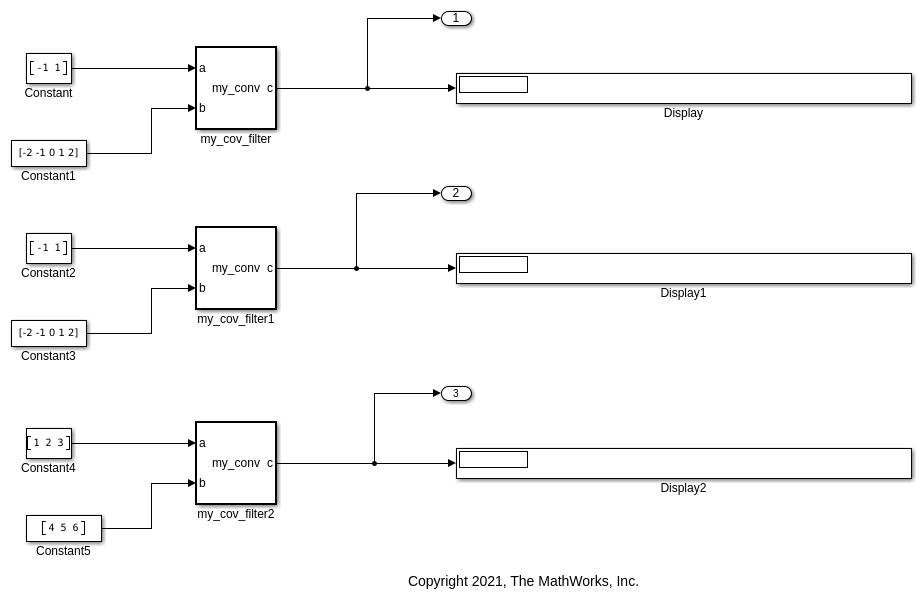

Run Simulations and Generate Code with Masked Library Subsystems Containing MATLAB Function Blocks

Запустите симуляции и сгенерируйте код с подсистемами библиотеки маскированными, содержащими блоки MATLAB function

Запустите симуляции и сгенерируйте код с моделями с помощью пользовательских блоков MATLAB Function в библиотеке.

Call MATLAB Function Files in MATLAB Function Blocks

Вызовите файлы функции MATLAB в блоках MATLAB function

Используйте блоки MATLAB Function, чтобы вызвать и выполнить код, написанный в файлах функции MATLAB.

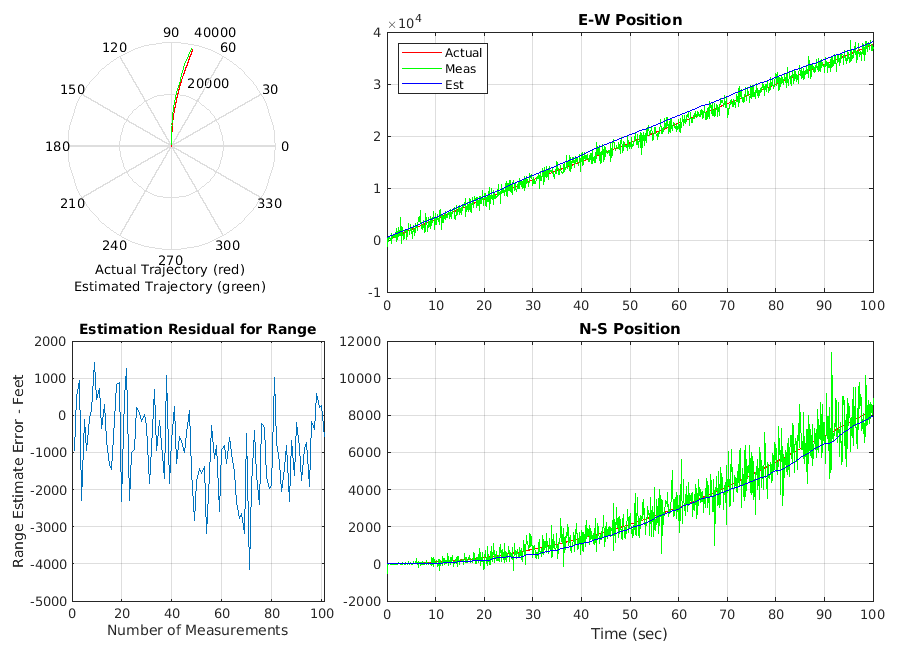

Radar Tracking Using MATLAB Function Block

Радарное отслеживание Используя блок MATLAB function

Используйте расширенный Фильтр Калмана с Функциональным блоком MATLAB® в Simulink®, чтобы оценить положение самолета от радарных измерений. Реализация фильтра найдена в блоке MATLAB function, содержимое которого хранится в самой модели Simulink.

Открытая модель

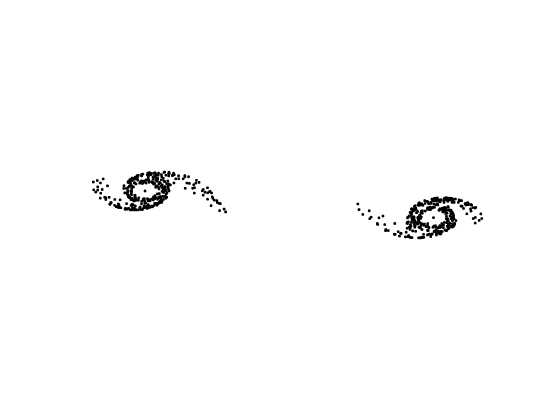

Spiral Galaxy Formation Simulation Using MATLAB Function Blocks

Спиральная симуляция возникновения галактик Используя блоки MATLAB function

Эта модель была вдохновлена классической статьей "Галактические Мосты и Хвосты" (Toomre & Toomre 1972). Исходная бумага объяснила, как галактики, имеющие форму диска могли разработать спиральные руки. Две галактики формы диска первоначально далеко друг от друга. Они затем летят друг другом и почти сталкиваются. Если галактики являются спиральными руками причины достаточно близких, взаимных гравитационных сил, чтобы сформироваться.

Открыть скрипт

Характеристики блока

Типы данных	`Boolean^[a]` \| `шина^[a]` \| `дважды^[a]` \| `перечислимый^[a]` \| `фиксированная точка^[a]` \| `целое число^[a]` \| `один^[a]` \| `строка^[a]`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`ограниченный^[a]`
Сигналы переменного размера	`ограниченный^[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Фактическая поддержка типа данных или возможности зависит от реализации блока.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику. Фактическая поддержка типа данных или возможности зависит от реализации блока. Для лучших практик использования блока MATLAB Function см.:

Архитектура HDL

MATLAB Function (Значение по умолчанию)

Это - архитектура по умолчанию для блоков MATLAB Function с типами данных с фиксированной точкой. Когда вы используете эту архитектуру, можно использовать скорость и оптимизацию области для блоков, которые окружают блок MATLAB Function. Код в блоке MATLAB Function не оптимизирован.

MATLAB Datapath

Это - архитектура по умолчанию для блоков MATLAB Function с типами данных с плавающей точкой. Когда вы используете эту архитектуру, генератор кода обрабатывает блок MATLAB Function как регулярный блок Subsystem. Путем включения этой архитектуры для фиксированных точек можно использовать скорость и оптимизацию области для блоков в блоке MATLAB Function и через блок MATLAB Function с другими блоками Simulink.

Эта возможность позволяет вам задать дополнительные свойства для блока MATLAB Function, который вы задали бы для Subsystem, такого как ClockRatePipelining и FlattenHierarchy.

Свойства блока HDL

AdaptivePipelining	Автоматическая вставка трубопровода на основе инструмента синтеза, предназначайтесь для частоты и размеров слова множителя. Значением по умолчанию является `inherit`. Чтобы задать это свойство, установите Architecture на `MATLAB Datapath`. См. также AdaptivePipelining (HDL Coder).
BalanceDelays	Обнаруживает введение новых задержек вдоль одного пути и вставляет соответствие с задержками на других путях. Значением по умолчанию является `inherit`. Чтобы задать это свойство, установите Architecture на `MATLAB Datapath`. См. также BalanceDelays (HDL Coder).
ClockRatePipelining	Вставьте регистры трубопровода на более быстрой тактовой частоте вместо более медленной скорости передачи данных. Значением по умолчанию является `inherit`. Чтобы задать это свойство, установите Architecture на `MATLAB Datapath`. См. также ClockRatePipelining (HDL Coder).
ConstMultiplierOptimization	Каноническая цифра со знаком (CSD) или учтенная оптимизация CSD. Значением по умолчанию является `none`. См. также ConstMultiplierOptimization (HDL Coder).
ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
DistributedPipelining	Конвейерно обработайте распределение регистра или повторную синхронизацию регистра. Значением по умолчанию является `off`. См. также DistributedPipelining (HDL Coder).
DSPStyle	Синтез приписывает для отображения множителя. Значением по умолчанию является `none`. Чтобы задать это свойство, установите Architecture на `MATLAB Datapath`. См. также DSPStyle (HDL Coder).
FlattenHierarchy	Удалите иерархию блока MATLAB Function из сгенерированного HDL-кода. Значением по умолчанию является `inherit`. Чтобы задать это свойство, установите Architecture на `MATLAB Datapath`. См. также FlattenHierarchy (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
InstantiateFunctions	Сгенерируйте VHDL^® `entity` или Verilog^® `module` для каждой функции. Значением по умолчанию является `off`. См. также InstantiateFunctions (HDL Coder).
LoopOptimization	Разверните, передайте потоком или не оптимизируйте циклы. Значением по умолчанию является `none`. Если вы устанавливаете Architecture на `MATLAB Datapath`, можно только развернуть циклы. Если вы хотите использовать потоковую передачу цикла с `MATLAB Datapath` архитектура, можно использовать оптимизацию потоковой передачи путем определения StreamingFactor. См. также LoopOptimization (HDL Coder).
MapPersistentVarsToRAM	Сопоставьте персистентные массивы с RAM. Значением по умолчанию является `off`. См. также MapPersistentVarsToRAM (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
ResetType	Подавите генерацию логики сброса. Значением по умолчанию является `default`, который генерирует логику сброса. См. также ResetType (HDL Coder).
SharingFactor	Количество функционально эквивалентных ресурсов, чтобы сопоставить с одним совместно используемым ресурсом. Значением по умолчанию является 0. См. также Разделение ресурсов (HDL Coder).
StreamingFactor	Количество параллельных информационных каналов или векторы, которые являются временем, мультиплексированным, чтобы преобразовать в последовательные, скалярные информационные каналы. Значение по умолчанию 0, который реализует полностью параллельные информационные каналы. Чтобы задать это свойство, установите Architecture на `MATLAB Datapath`. См. также Передающий потоком (HDL Coder).
VariablesToPipeline	Предупреждение `VariablesToPipeline` не рекомендуется. Использование `coder.hdl.pipeline` (HDL Coder) вместо этого. Вставьте регистр трубопровода при выходе заданной переменной или переменных. Задайте список переменных как вектор символов с пробелами, разделяющими переменные. Чтобы задать это свойство, установите Architecture на `MATLAB Function`.

Поддержка типов данных

Генерация HDL-кода поддерживает типы данных полуточности для этих функций в блоке MATLAB Function:

`all`	`and, &`	`any`	`cast`	`conj`	`ctranspose`
`end`	`=`	`eq`	`==`	`ge, >=`	`gt, >`
`half`	`inf`	`int8`	`int16`	`int32`	`int64`
`isa`	`iscolumn`	`isempty`	`isequal`	`isfinite`	`isfloat`
`isinf`	`isinteger`	`islogical`	`isnan`	`isnumeric`	`isreal`
`isrow`	`isscalar`	`isvector`	`le, <=`	`length`	`logical`
`lt, <`	`max`	`min`	`minus, -`	`NaN`	`ndims`
`ne, ~=`	`not`	`numel`	`or, \|`	`plus, +`	`prod`
`reshape`	`single`	`size`	`sqrt`	`sum`	`times, .*`
`transpose`	`uint8`	`uint16`	`uint32`	`uint64`	`uminus`
`uplus`	`vertconcat`	-	-	-	-

Поддержка комплексных данных

Этот блок поддерживает генерацию кода для комплексных сигналов.

См. также Поддержку Сложного типа данных (HDL Coder).

Поддержка настраиваемого параметра

HDL Coder поддерживает и настраиваемый и ненастраиваемые параметры со следующими типами данных:

Скаляр
Вектор
Комплекс
Структура
Перечисление

Для получения дополнительной информации смотрите, Генерируют Порты DUT для Настраиваемых параметров (HDL Coder) и.Design Инструкции для блока MATLAB function (HDL Coder)

Ограничения

Если блок содержит Систему object™, входные параметры блока не могут иметь недискретный (постоянный или InfРазмер шага.
HDL Coder не поддерживает MATLAB Function, который содержит ту же переменную как ввод и вывод функции. Например, этот код MATLAB не поддерживается.
```
function y = myFun(y)
%#codegen

y = 3 * y;
```

Для подмножества языка MATLAB, поддержанного для генерации HDL-кода от блока MATLAB Function, смотрите Поддерживаемые типы данных MATLAB, Операторы и Операторы управления (HDL Coder).

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Фактическая поддержка типа данных или возможности зависит от реализации блока.

Темы

Введенный в R2011a

Документация

MATLAB Function

Описание

Порты

Входной параметр

u — Входной параметр u скаляр | вектор | матрица

n — Входной параметр n скаляр | вектор | матрица

Вывод

y — Выходной аргумент скаляр | вектор | матрица

n — Выходной аргумент n скаляр | вектор | матрица

Параметры

Основной

Show port labels — Параметры отображения для меток порта FromPortIcon (значение по умолчанию) | FromPortBlockName | SignalName

Программируемое использование

Read/Write permissions — Уровни доступа к содержимому блока ReadWrite (значение по умолчанию) | ReadOnly | NoReadOrWrite

Программируемое использование

Treat as atomic unit — Опция, чтобы выполнить блок как один модуль на (значении по умолчанию) | прочь

Программируемое использование

Minimize algebraic loop occurrences — Опция, чтобы устранить искусственные алгебраические циклы от (значения по умолчанию) | на

Зависимости

Программируемое использование

Schedule as — Тип планирования Sample Time (значение по умолчанию) | Periodic Partition | Aperiodic Partition

Зависимости

Программируемое использование

Sample time — Задайте временной интервал-1 (значение по умолчанию) | [Ts 0]

Зависимости

Программируемое использование

Генерация кода

Function packaging — Формат кода Auto (значение по умолчанию) | Inline | Nonreusable function | Reusable function

Советы

Зависимости

Программируемое использование

Примеры модели

Запустите симуляции и сгенерируйте код с подсистемами библиотеки маскированными, содержащими блоки MATLAB function

Вызовите файлы функции MATLAB в блоках MATLAB function

Радарное отслеживание Используя блок MATLAB function

Спиральная симуляция возникновения галактик Используя блоки MATLAB function

Характеристики блока

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Генерация кода PLC Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Темы

Документация Simulink

Поддержка

`u` — Входной параметр `u`
скаляр | вектор | матрица

`n` — Входной параметр `n`
скаляр | вектор | матрица

`y` — Выходной аргумент
скаляр | вектор | матрица

`n` — Выходной аргумент `n`
скаляр | вектор | матрица

`Show port labels` — Параметры отображения для меток порта
`FromPortIcon` (значение по умолчанию) | `FromPortBlockName` | `SignalName`

`Read/Write permissions` — Уровни доступа к содержимому блока
`ReadWrite` (значение по умолчанию) | `ReadOnly` | `NoReadOrWrite`

`Treat as atomic unit` — Опция, чтобы выполнить блок как один модуль
на (значении по умолчанию) | прочь

`Minimize algebraic loop occurrences` — Опция, чтобы устранить искусственные алгебраические циклы
от (значения по умолчанию) | на

`Schedule as` — Тип планирования
`Sample Time` (значение по умолчанию) | `Periodic Partition` | `Aperiodic Partition`

`Sample time` — Задайте временной интервал
-1 (значение по умолчанию) | `[Ts 0]`

`Function packaging` — Формат кода
`Auto` (значение по умолчанию) | `Inline` | `Nonreusable function` | `Reusable function`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
