Sine, Cosine

Реализуйте синус фиксированной точки или волну косинуса использование подхода интерполяционной таблицы, который использует симметрию волны четверти

расширьте все на странице

Библиотека:
Simulink / Интерполяционные таблицы

Описание

Блок Sine и Cosine реализует синус и/или волну косинуса в фиксированной точке с помощью метода интерполяционной таблицы, который использует симметрию волны четверти. Блок может вывести следующие функции входного сигнала, в зависимости от того, что вы выбираете для параметра Output formula:

sin (2πu)
because(2πu)
exp (j 2πu)
sin (2πu) и because(2πu),

Вы задаете количество точек интерполяционной таблицы в параметре Number of data points for lookup table. Реализация блока является самой эффективной, когда вы задаете точки данных интерполяционной таблицы, чтобы быть (2^n)+1, где n является целым числом.

Используйте параметр Output word length, чтобы задать размер слова типа выходных данных фиксированной точки. Дробная продолжительность выхода является выходным размером слова минус 2.

Порты

Входной параметр

развернуть все

`u` — Входной сигнал, чтобы реализовать как синус фиксированной точки или волна косинуса
вещественный сигнал

Входной сигнал, u в виде скаляра с действительным знаком, вектора или матрицы.

Совет

Чтобы получить значимый блок выход, входные значения блока должны находиться в пределах области значений [0, 1). Для входных значений, которые выходят за пределы этой области значений, значения брошены к типу данных без знака, где переполнение переносится. Для этих входных параметров из области значений блок выход не может быть значимым.

Вывод

развернуть все

`sin(2piu)` — Синусоида фиксированной точки
сигнал фиксированной точки с действительным знаком

Синусоида фиксированной точки, реализованное использование подхода интерполяционной таблицы.

Зависимости

Этот порт включен, когда Output formula установлен в sin(2*pi*u) или sin(2*pi*u) and cos(2*pi*u).

Типы данных: fixed point

`cos(2piu)` — Волна косинуса фиксированной точки
сигнал фиксированной точки с действительным знаком

Волна косинуса фиксированной точки, реализованное использование подхода интерполяционной таблицы.

Зависимости

Этот порт включен, когда Output formula установлен в cos(2*pi*u) или sin(2*pi*u) and cos(2*pi*u).

Типы данных: fixed point

`exp(j2piu)` — exp (j2piu)
сигнал фиксированной точки с комплексным знаком

exp(j*2*pi*u), реализованное использование подхода интерполяционной таблицы.

Зависимости

Этот порт включен, когда Output formula установлен в exp(j*2*pi*u).

Типы данных: fixed point

Параметры

развернуть все

`Output formula` — Выберите сигнал (сигналы) вывести
`cos(2piu)` | `sin(2piu)` | `exp(j2piu)` | `sin(2piu) and cos(2pi*u)`

Программируемое использование

Параметры блоков: Formula

Значения: 'sin(2*pi*u)' | 'cos(2*pi*u)' | 'exp(j*2*pi*u)' | 'sin(2*pi*u) and cos(2*pi*u)'

`Number of data points for lookup table` — Задайте количество точек данных, чтобы получить из интерполяционной таблицы
(2^5)+1 (значение по умолчанию) | целое число, больше, чем или равный 2

Реализация является самой эффективной, когда вы задаете точки данных интерполяционной таблицы, чтобы быть (2^n)+1, где n является целым числом. Чтобы быть совместимым с параметром Output word length, Number of data points for lookup table должен быть меньше чем или равен (2^ (Output word length-2) +1).

Программируемое использование

Параметры блоков: NumDataPoints

Ввод: скаляр

Значение: integer >= 2

Значение по умолчанию: '(2^5)+1'

`Output word length` — Задайте размер слова для типа данных с фиксированной точкой выходного сигнала
16 (значение по умолчанию) | целое число от 2 до 53

Дробная продолжительность выхода является выходным размером слова минус 2. Быть совместимым с параметром Number of data points for lookup table, (2^ (Output word length - 2) +1) должно быть больше или быть равно Number of data points for lookup table.

Примечание

Блок использует значения с плавающей точкой с двойной точностью, чтобы создать интерполяционные таблицы. Поэтому максимальная сумма точности, которой можно достигнуть в выходе, составляет 53 бита. Установка размера слова к значениям, больше, чем 53 бита, не улучшает точность вашего выхода.

Программируемое использование

Параметры блоков: OutputWordLength

Ввод: скаляр

Значение: integer from 2 to 53

Значение по умолчанию: '16'

`Internal rule priority for lookup table` — Задайте внутреннее правило для промежуточных вычислений
`Speed` (значение по умолчанию) | `Precision`

Выберите Speed для более быстрых вычислений. Если вы делаете, потеря точности может произойти, обычно до 2 битов.

Программируемое использование

Параметры блоков: InternalRulePriority

Значения: 'Speed' | 'Precision'

Значение по умолчанию: 'Speed'

Примеры модели

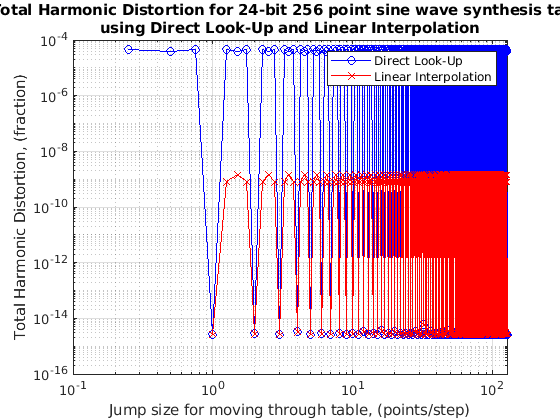

Digital Waveform Generation: Approximating a Sine Wave

Цифровая генерация сигналов: аппроксимация Sine wave

Некоторые основные шаги должны были спроектировать и оценить таблицу данных синусоиды для использования в цифровых приложениях синтеза формы волны во встраиваемых системах и произвольных инструментах генерации сигналов.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

HDL-код реализует Cosine и блоки Sine при помощи интерполяционной таблицы волны четвертью, которую вы задаете в параметрах блока Simulink.

Постараться не генерировать оператор деления (/) в HDL-коде, для Number of data points for lookup table, входят (2^n)+1N целое число.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Ограничения

Если вы используете Intel^® Устройство MAX 10, чтобы сопоставить интерполяционную таблицу с RAM, добавляет эта команда Tcl при создании проекта в инструменте Куарта:

set_global_assignment -name INTERNAL_FLASH_UPDATE_MODE "SINGLE IMAGE WITH ERAM"

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Sine Wave | Trigonometric Function | Sine HDL Optimized (HDL Coder) | Cosine HDL Optimized (HDL Coder)
