addoutputspec
Добавьте выходную спецификацию в спецификацию рабочей точки
Описание
newOpspec = addoutputspec(opspec,block,port)port из блока block.
Найти ширину заданного порта, addoutputspec команда перекомпилировала модель.
Примеры
Добавьте Выходную спецификацию в объект спецификации рабочей точки

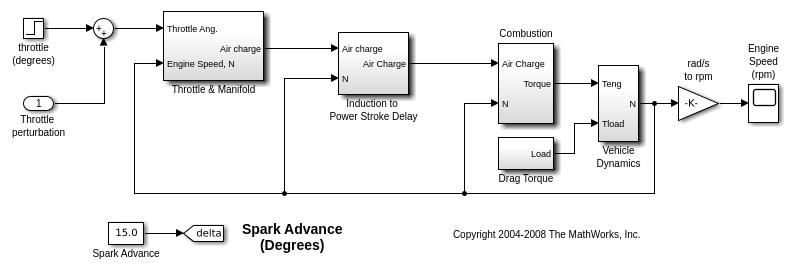

Откройте модель Simulink.
sys = 'scdspeed';
open_system(sys)
Создайте объект спецификации рабочей точки по умолчанию для модели.
opspec = operspec(sys)
opspec =
Operating point specification for the Model scdspeed.
(Time-Varying Components Evaluated at time t=0)
States:
----------
<strong>x</strong> <strong>Known</strong> <strong>SteadyState</strong> <strong>Min</strong> <strong>Max</strong> <strong>dxMin</strong> <strong>dxMax</strong>
<strong>______</strong> <strong>_____</strong> <strong>___________</strong> <strong>____</strong> <strong>___</strong> <strong>_____</strong> <strong>_____</strong>
(1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar
0.543 false true -Inf Inf -Inf Inf
(2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s
209.48 false true -Inf Inf -Inf Inf
Inputs:
----------
<strong>u</strong> <strong>Known</strong> <strong>Min</strong> <strong>Max</strong>
<strong>_</strong> <strong>_____</strong> <strong>____</strong> <strong>___</strong>
(1.) scdspeed/Throttle perturbation
0 false -Inf Inf
Outputs: None
----------
Объект спецификации рабочей точки по умолчанию не имеет никаких выходных технических требований, потому что нет никаких выходных портов корневого уровня в модели.
Добавьте выходную спецификацию в выходной порт rad/s с блоком об/мин.
newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);
Задайте известное значение 2000 об/мин для выходной спецификации.
newspec.Outputs(1).Known = 1; newspec.Outputs(1).y = 2000;
Просмотрите обновленную спецификацию рабочей точки.
newspec
newspec =
Operating point specification for the Model scdspeed.
(Time-Varying Components Evaluated at time t=0)
States:
----------
<strong>x</strong> <strong>Known</strong> <strong>SteadyState</strong> <strong>Min</strong> <strong>Max</strong> <strong>dxMin</strong> <strong>dxMax</strong>
<strong>______</strong> <strong>_____</strong> <strong>___________</strong> <strong>____</strong> <strong>___</strong> <strong>_____</strong> <strong>_____</strong>
(1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar
0.543 false true -Inf Inf -Inf Inf
(2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s
209.48 false true -Inf Inf -Inf Inf
Inputs:
----------
<strong>u</strong> <strong>Known</strong> <strong>Min</strong> <strong>Max</strong>
<strong>_</strong> <strong>_____</strong> <strong>____</strong> <strong>___</strong>
(1.) scdspeed/Throttle perturbation
0 false -Inf Inf
Outputs:
----------
<strong>y</strong> <strong>Known</strong> <strong>Min</strong> <strong>Max</strong>
<strong>____</strong> <strong>_____</strong> <strong>____</strong> <strong>___</strong>
(1.) scdspeed/rad//s to rpm
2000 true -Inf Inf
Добавьте Выходную спецификацию в несколько объектов спецификации рабочей точки
Откройте модель Simulink.
sys = 'scdspeed';
open_system(sys)
Создайте массив 3 на 1 объектов спецификации рабочей точки по умолчанию для модели.
opspec = operspec(sys,[3,1])
opspec = Array of operating point specifications for the model scdspeed. To display an operating point specification, select an element from the array.
Добавьте выходную спецификацию в выходной порт rad/s с блоком об/мин.
newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);
Эта выходная спецификация добавляется ко всем объектам спецификации рабочей точки в opspec.
Можно задать различные выходные ограничения для каждой спецификации в opspec. Например, задайте различные известные значения для каждой спецификации.
newspec(1,1).Outputs(1).Known = 1; newspec(1,1).Outputs(1).y = 1900; newspec(2,1).Outputs(1).Known = 1; newspec(2,1).Outputs(1).y = 2000; newspec(3,1).Outputs(1).Known = 1; newspec(3,1).Outputs(1).y = 2100;
Входные параметры
Выходные аргументы
Альтернативная функциональность
Steady State Manager
Можно в интерактивном режиме добавить выходные технические требования при обрезке модели с помощью Steady State Manager. Для получения дополнительной информации смотрите, Вычисляют Рабочие точки из Технических требований Используя Steady State Manager.
Модель Simulink
Можно добавить выходные технические требования непосредственно в модели Simulink. Для этого щелкните правой кнопкой по сигналу, к которому вы хотите добавить спецификацию и выбрать Linear Analysis Points> Trim Output Constraint.
