Смотрите компоненты в пользовательских представлениях архитектуры

Шаг 4 5 в составляет и анализирует систему Используя модель архитектуры

Просмотрите иерархию и возможность соединения компонента в специализированном представлении. Специализированные представления позволяют вам создавать более простые схемы, которые показывают только подмножество исходных элементов модели для определенного действия проекта или беспокойства.

Вы будете использовать модель архитектуры System Composer™ ниже в этом примере.

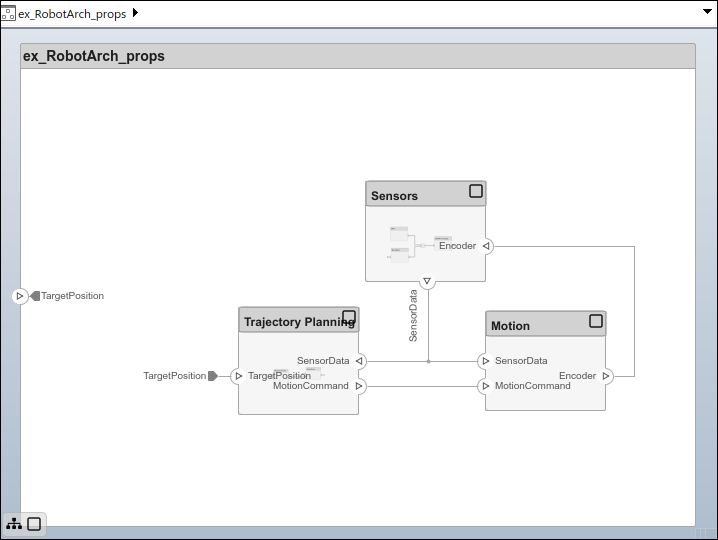

Мобильная модель архитектуры робота со свойствами

Открытая модель

Этот пример показывает, что мобильная модель архитектуры робота со стереотипами применилась к компонентам и заданным свойствам.

Смотрите компонент и его возможность соединения

Создайте представления динамически с помощью представлений центра внимания.

Дважды кликните Sensors компонент, затем выберите DataProcessing компонент.
Щелкните правой кнопкой по DataProcessing компонент и выбирает Create Spotlight from Component. В качестве альтернативы выберите DataProcessing компонент и перешел к Modeling> Views> Architecture Views> Spotlight.
Представление центра внимания запускает и показывает все элементы модели который DataProcessing подключения компонента. Схема центра внимания размечается автоматически и не может быть отредактирована. Однако это позволяет вам смотреть только один компонент и изучать его возможность соединения к другим компонентам.
Примечание
Представления центра внимания являются переходными. Они не сохранены с моделью.
Переключите центр внимания к другому компоненту. Выберите компонент Motion. Кликните по замещающему знаку выше компонента, чтобы открыть меню действия. Чтобы создать центр внимания из компонента, щелкнуть.
Чтобы просмотреть модель архитектуры на уровне конкретного компонента, выберите компонент и нажатие кнопки.
Возвратитесь к представлению модели архитектуры путем нажатия.

Создайте фильтрованное представление архитектуры

Создайте отфильтрованные представления архитектуры, чтобы продемонстрировать определенные перспективы с диаграммой компонентов или иерархической схемой.

Перейдите к Modeling> Views> Architecture Views, чтобы открыть галерею Architecture Views.
Выберите New> View, чтобы создать новое представление.
В View Properties на правой панели, в поле Name, вводят имя для этого представления, например, System Elements. При необходимости выберите Color и введите Description.
В нижней области выберите View Configurations> Filter> Add Component Filter, чтобы добавить новый основанный на форме критерий в фильтр компонента.
Из списка Select выберите Components. Из списка Where выберите Stereotype. В текстовом поле выберите simpleProfile.sysComponent из списка.
Нажмите Apply .
Представление архитектуры создается с помощью запроса в поле Component Filter. Представление отфильтровано, чтобы выбрать все компоненты с simpleProfile.sysComponent стереотип применился к ним.
Перейдите к Diagram> Component Hierarchy, чтобы отобразить компоненты в древовидной форме с родительскими элементами выше дочерних элементов.
Перейдите к Diagram> Architecture Hierarchy, чтобы отобразить типы уникальной архитектуры и их отношения с помощью связей состава.
