Функциональная архитектура

Задайте функциональную архитектуру приложения. На данном этапе реализация компонентов приложения не известна. Можно использовать программное обеспечение System Composer™, чтобы получить функциональную архитектуру.

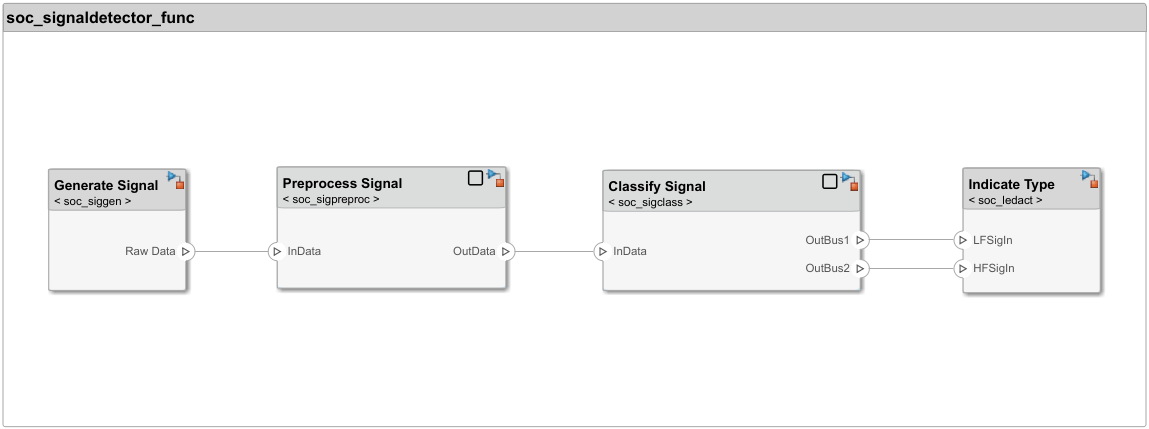

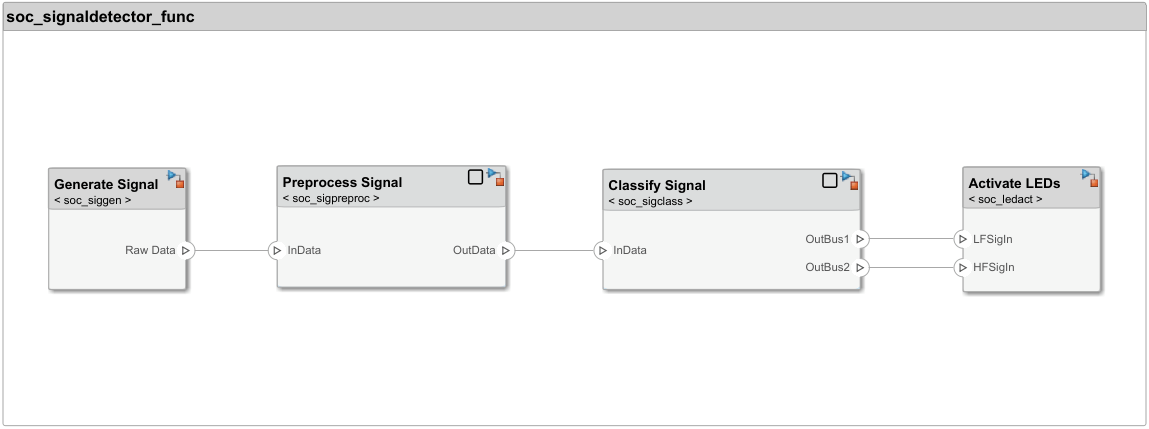

Эта модель представляет функциональную архитектуру своими основными компонентами программного обеспечения и их связями.

systemcomposer.openModel('soc_signaldetector_func');

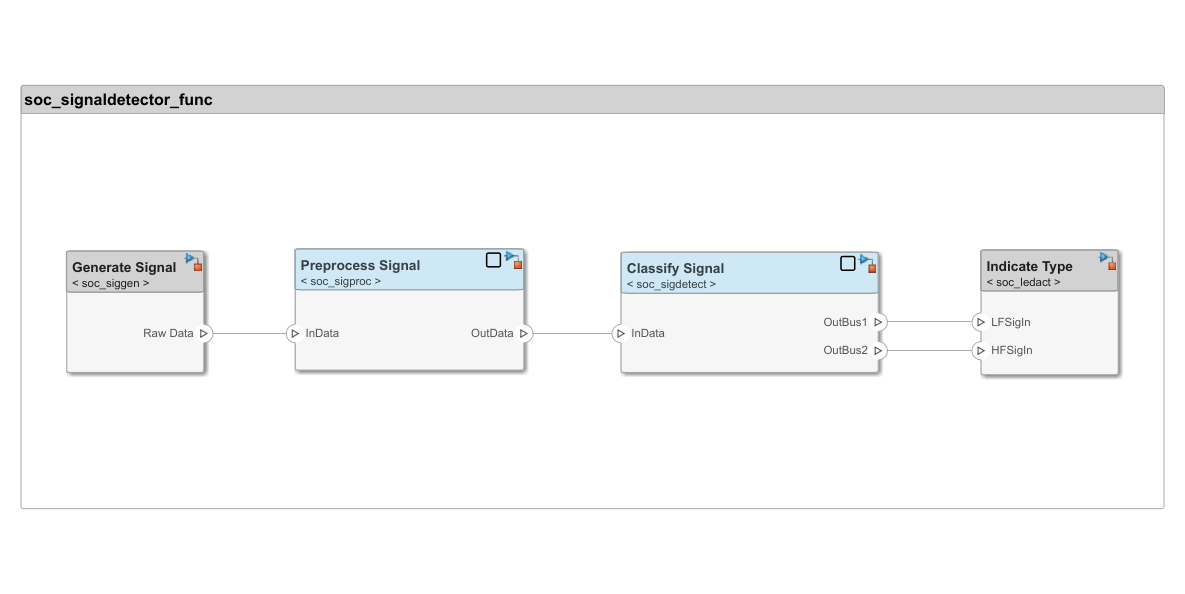

Функциональная архитектура приложения состоит из этих компонентов верхнего уровня:

Аппаратная архитектура

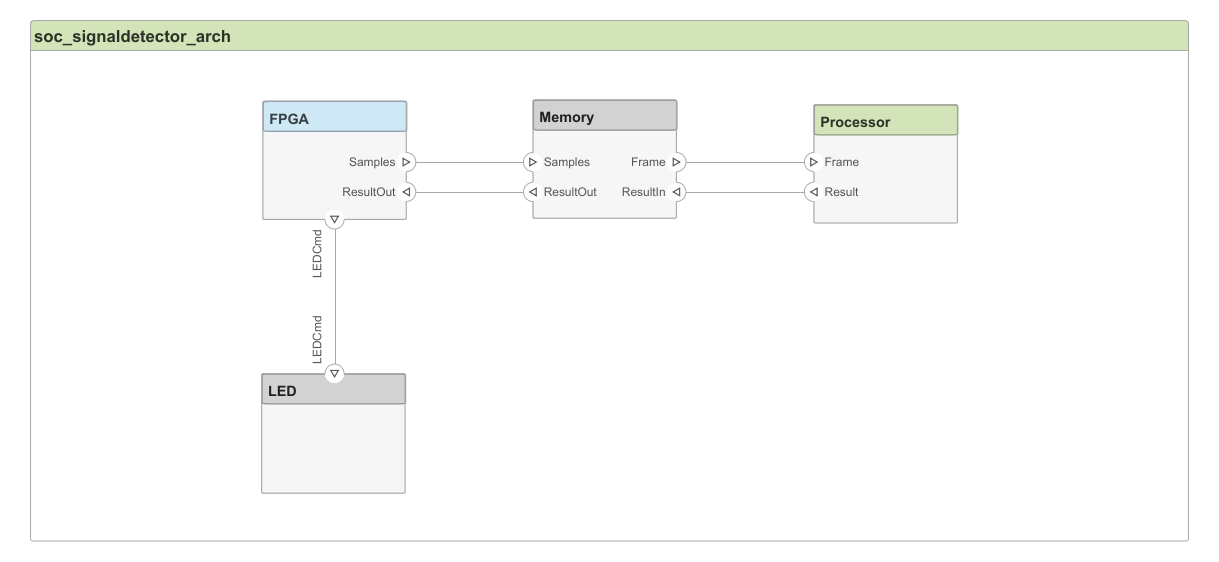

Выберите аппаратную архитектуру. Из-за ожидаемой сложности приложений, выберите устройство SoC. Выбранное устройство SoC имеет аппаратную программируемую логику (FPGA) ядро и встраиваемый процессор (ARM) ядро. Можно использовать программное обеспечение System Composer, чтобы получить детали аппаратной архитектуры.

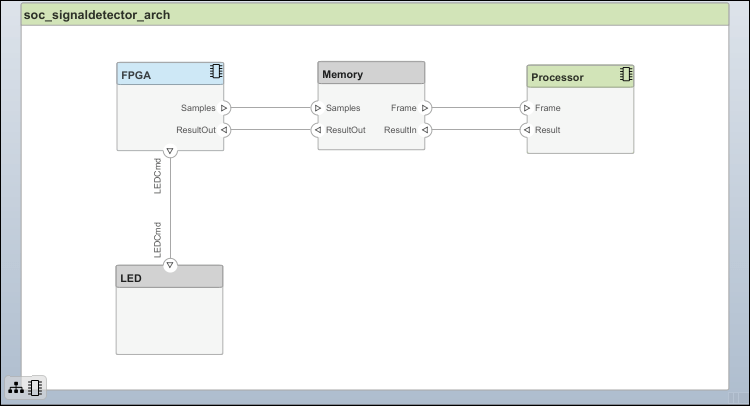

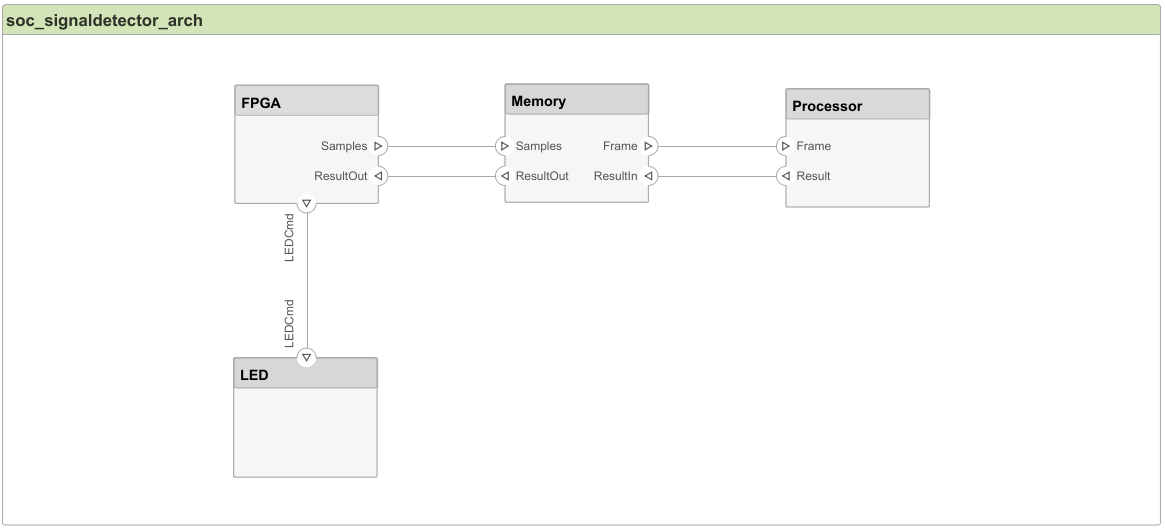

Эта модель представляет аппаратную архитектуру своими основными аппаратными компонентами и их связями.

systemcomposer.openModel('soc_signaldetector_arch');

Поведенческое моделирование

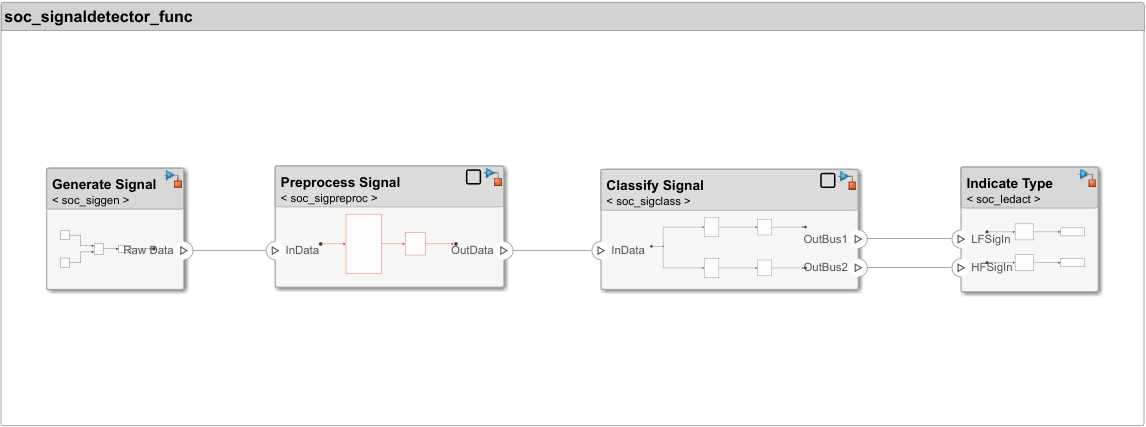

Если реализации для функциональных компонентов доступны, можно добавить их в функциональную архитектуру как поведения. В System Composer, для каждого функционального компонента, можно соединить поведения реализации как модели Simulink®. Чтобы рассмотреть реализации компонента, дважды кликните каждый компонент в модели функциональной архитектуры.

После того, как вы зададите поведение каждого компонента, можно симулировать поведение целого приложения и проверить его функциональную корректность. Выберите Run в модели функциональной архитектуры. Затем анализируйте результаты классификации сигналов в Инспекторе Данных моделирования. Чтобы изменить тип сигнала, выберите Generate Signal компонент и затем выбирает Manual Switch block. Подтвердите, что исходный сигнал классифицируется правильно.

Выделение функциональных элементов и аппаратных компонентов

После совершенствования функциональной и аппаратной архитектуры выделите различные функциональные компоненты различным аппаратным компонентам, чтобы соответствовать желаемым сравнительным тестам производительности системы. В этом случае некоторые функциональные компоненты ограничиваются как, туда, где в аппаратной архитектуре они могут быть реализованы. Необходимо реализовать Generate Signal и Activate LEDs компоненты на ядре FPGA в выбранной аппаратной архитектуре из-за ввода-вывода (ввод-вывод) связи. Сравнительно, можно реализовать Preprocess Signal и Classify Signal компоненты или на FPGA или на ядре процессора.

               Component  Constraint
         Generate Signal        FPGA
       Preprocess Signal           -
         Classify Signal           -
           Activate LEDs        FPGA

В этом примере показано, как использовать три возможных сценария для выделения функциональной архитектуры приложения к аппаратной архитектуре.

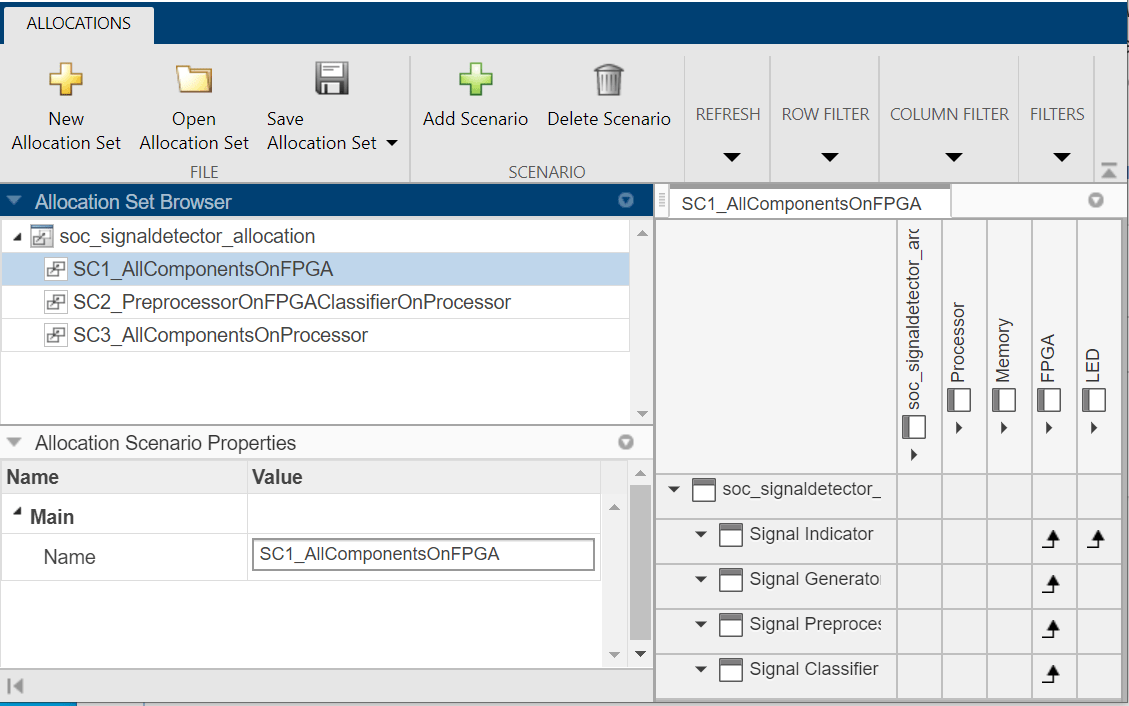

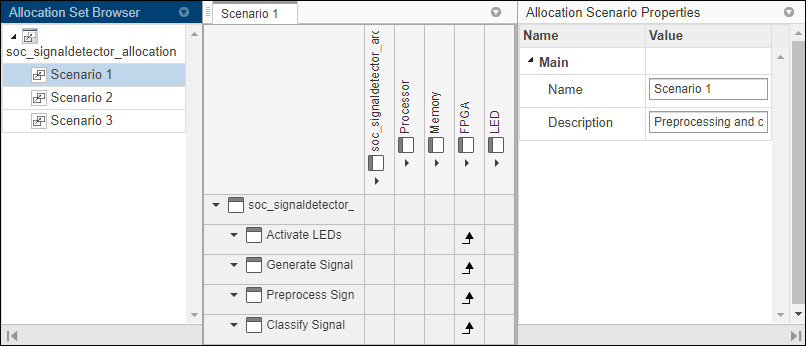

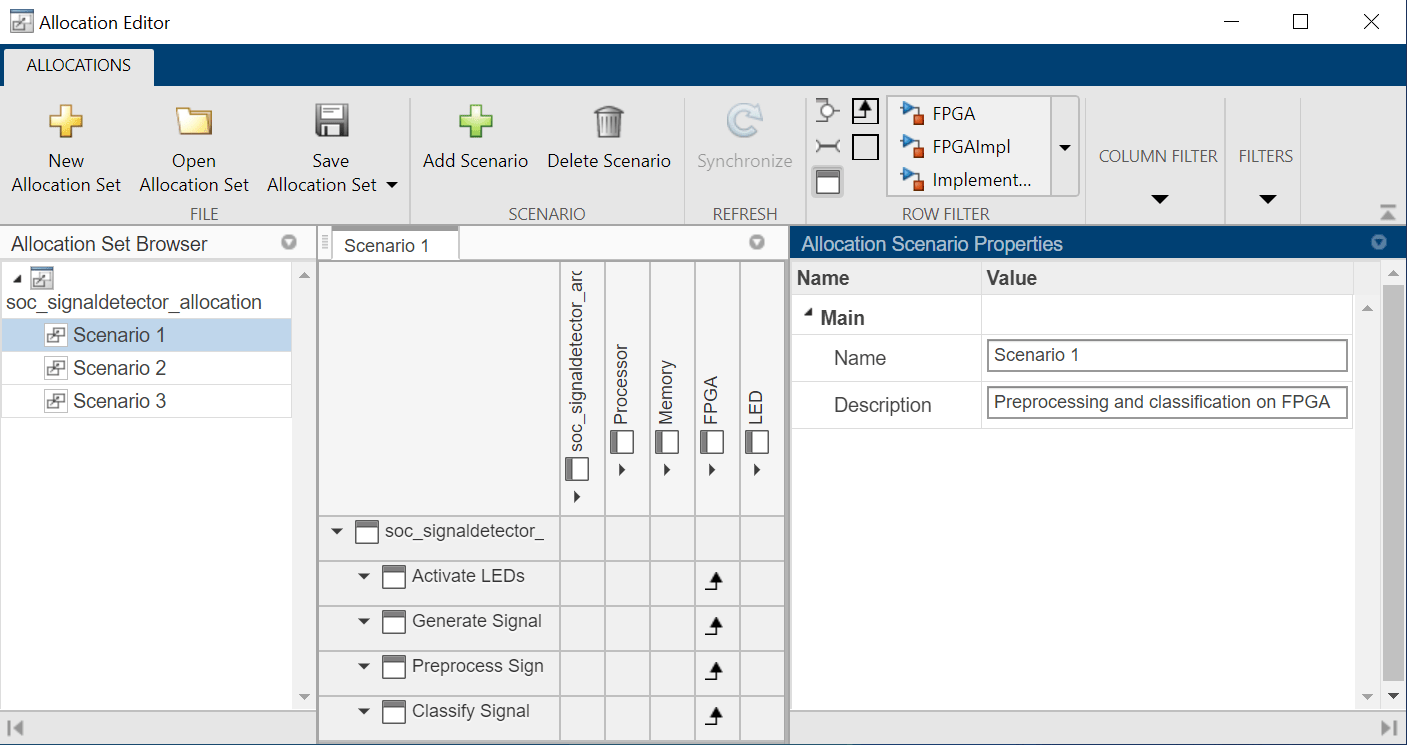

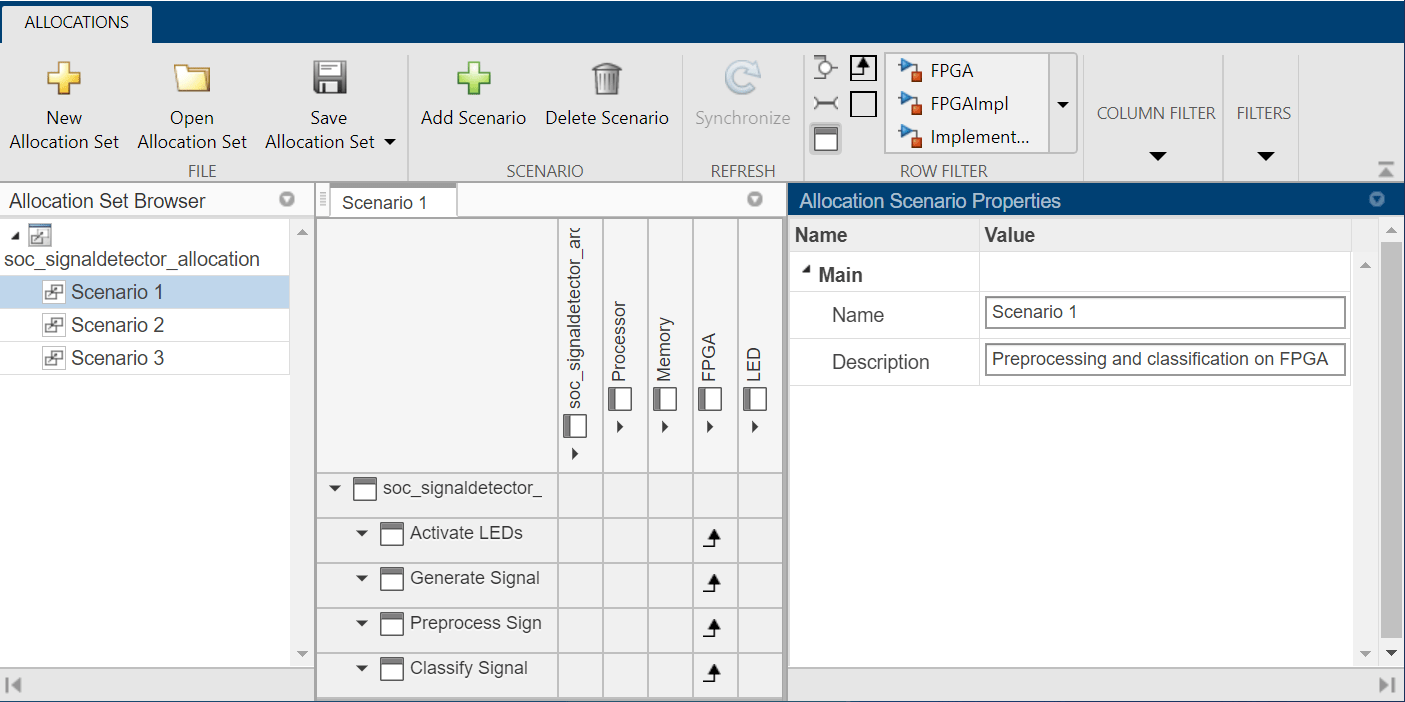

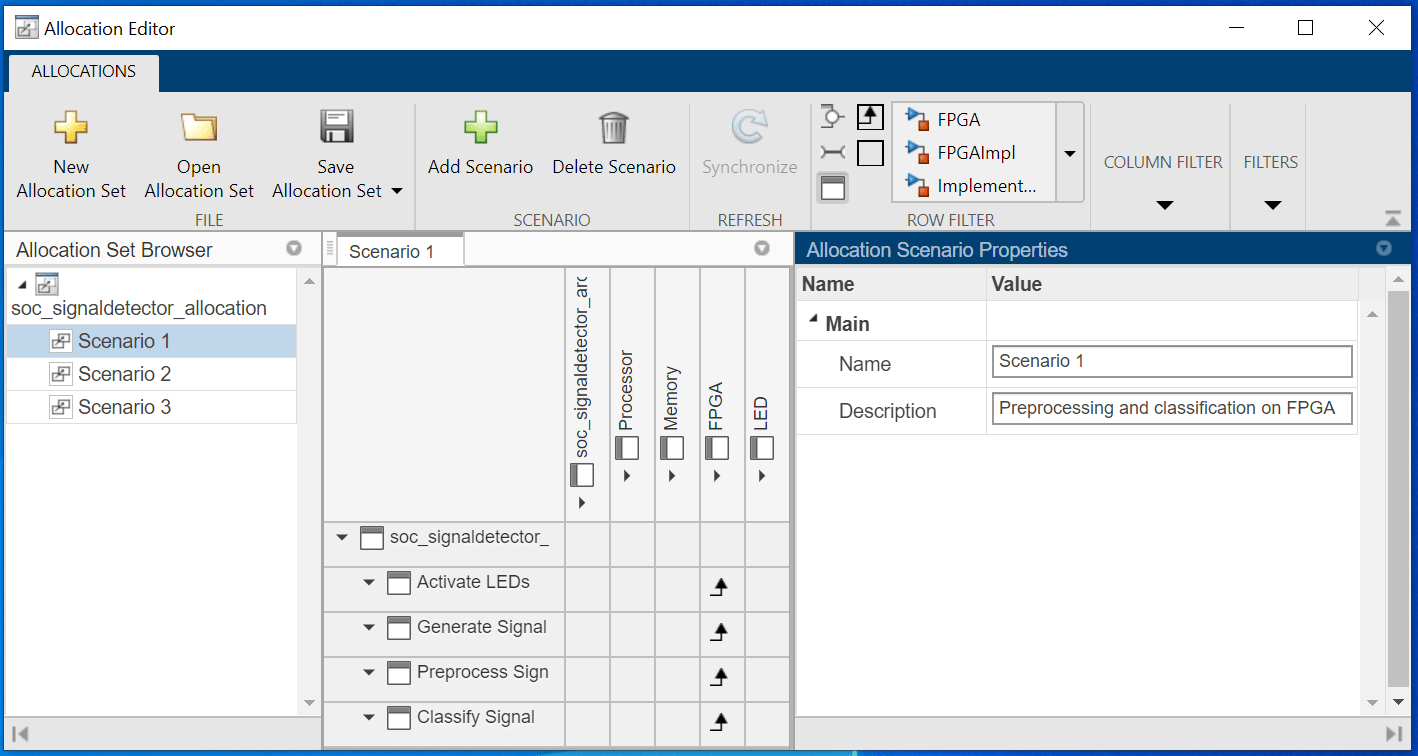

System Composer получает эти сценарии как Scenario 1, Scenario 2, и Scenario 3 использование редактора выделения.

systemcomposer.allocation.editor
allocSet = systemcomposer.allocation.load('soc_signaldetector_allocation');

Warning: The model 'soc_signaldetector_func' associated with the allocation set 'soc_signaldetector_allocation' has changed and the allocation set needs to be updated.
Suggested Actions:
    • Synchronize changes - Fix

Warning: The model 'soc_signaldetector_arch' associated with the allocation set 'soc_signaldetector_allocation' has changed and the allocation set needs to be updated.
Suggested Actions:
    • Synchronize changes - Fix

Выбор сценария выделения требует нахождения реализации, которая оптимально соответствует требованиям к приложению. Часто можно найти эту реализацию через статический анализ без подробной симуляции. В этом примере используйте статический анализ, чтобы анализировать вычислительные затраты на реализацию различных функциональных компонентов на процессоре и на FPGA.

Стоимость внедрения

Стоимость внедрения компонента зависит от необходимых операций расчета. Чтобы определить затраты на внедрение, рассмотрите эти типичные подходы.

socModelAnalyzer функционируйте оценивает количество операций в модели Simulink и генерирует алгоритм отчет анализатора. Чтобы получить количество операций, которые модель выполняет, чтобы затем анализировать стоимость внедрения на процессоре, используйте опцию функции динамического анализа. Чтобы получить количество операторов, алгоритм требует, чтобы затем анализировать стоимость внедрения на FPGA, использовать опцию функции статического анализа. Для примера о том, как использовать socModelAnalyzer, смотрите эту демонстрационную функцию.

soc_signaldetector_costanalysis

*** Component: 'Preprocess Signal'
                                ADD(+)    MUL(*)
                                ______    ______

    FPGA Implementation            15        16
    Processor Implementation    15300     16320



*** Component: 'Classify Signal'
                                ADD(+)    MUL(*)
                                ______    ______

    FPGA Implementation            32        18
    Processor Implementation    32640     18360

Затраты на внедрение для каждого функционального компонента, полученного в этом коде, вводятся в соответствующие стереотипы в функциональной архитектуре. Чтобы проверить значения, выберите каждый компонент в модели функциональной архитектуры и используйте Property Inspector.

Узнать больше о socModelAnalyzer, смотрите, что Сравнить КИХ-Реализации Фильтра Используют socModelAnalyzer (SoC Blockset) пример. В этом примере показано, как анализировать вычислительную сложность различных реализаций алгоритма Simulink.

Выбор выделения

Можно использовать количество операторов или операций, которые требуются для того, чтобы реализовать функциональные компоненты приложения, чтобы решить, как выделить функциональные компоненты аппаратным компонентам. Анализируйте выделения кандидата путем сравнения стоимости внедрения с имеющимися ресурсами FPGA и процессора. Этот пример использует демонстрационные значения в FPGA и компоненты процессора в модели аппаратной архитектуры для доступных ресурсов расчета. Проверьте значения при помощи Property Inspector.

Как правило, анализ не использует количество операторов или операций непосредственно. Скорее количество операторов или операций умножается на стоимость каждого оператора или операции сначала. Стоимость оператора или операций аппаратно-зависима. Определение таких затрат выходит за рамки этого примера.

Для примера о том, как использовать модели стоимости, используйте эту функцию. Заметьте, что мы требуем, чтобы способность FPGA и процессора была больше предполагаемой стоимости внедрения, а также что высота процессора быть между 60 и 90%.

soc_signaldetector_partitionanalysis

                  FPGA DSPs Used (out of 900)    FPGA LUT Used (out of 218600)    Processor Instructions/s (out of 1000000000)    Processor Headroom (%)    Feasible
                  ___________________________    _____________________________    ____________________________________________    ______________________    ________

    Scenario 1                34                              576                                          0                               100                 0
    Scenario 2                16                              192                                  326400000                                67                 1
    Scenario 3                 0                                0                                  489600000                                51                 0

На основе результатов Сценарий 2 выполним.
