bboxOverlapRatio
Вычислите отношение перекрытия ограничительной рамки
Синтаксис
Описание
overlapRatio = bboxOverlapRatio(bboxA,bboxB)bboxA и bboxB. Функция возвращает overlapRatio значение между 0 и 1, где 1 подразумевает совершенное перекрытие.
overlapRatio = bboxOverlapRatio(bboxA,bboxB,ratioType)ratioType к любому 'Union' или 'Min'.
Примеры
Вычислите отношение перекрытия между двумя ограничительными рамками
Задайте две ограничительных рамки в формате [x y высота ширины].
bboxA = [150,80,100,100]; bboxB = bboxA + 50;

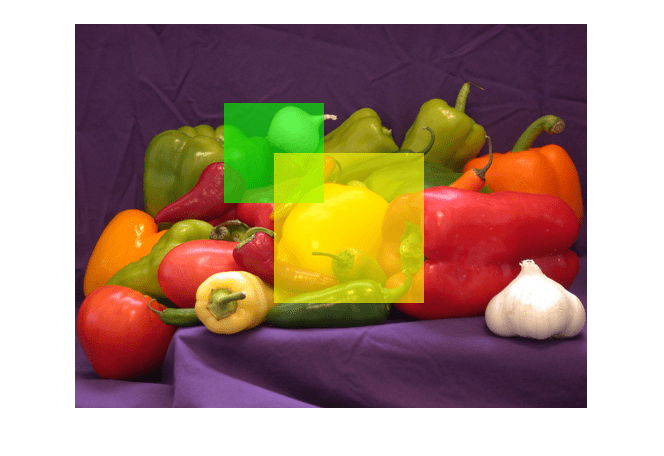

Отобразите ограничительные рамки на изображении.
I = imread('peppers.png'); RGB = insertShape(I,'FilledRectangle',bboxA,'Color','green'); RGB = insertShape(RGB,'FilledRectangle',bboxB,'Color','yellow'); imshow(RGB)
Вычислите отношение перекрытия между этими двумя ограничительными рамками.
overlapRatio = bboxOverlapRatio(bboxA,bboxB)
overlapRatio = 0.0833
Вычислите отношение перекрытия между каждой парой ограничительных рамок
Случайным образом сгенерируйте два набора ограничительных рамок.
bboxA = 10*rand(5,4); bboxB = 10*rand(10,4);
Убедитесь, что ширина и высота полей положительны.
bboxA(:,3:4) = bboxA(:,3:4) + 10; bboxB(:,3:4) = bboxB(:,3:4) + 10;
Вычислите отношение перекрытия между каждой парой.
overlapRatio = bboxOverlapRatio(bboxA,bboxB)
overlapRatio = 5×10
0.2431 0.2329 0.3418 0.5117 0.7972 0.1567 0.1789 0.4339 0.0906 0.5766
0.3420 0.1655 0.7375 0.5188 0.2786 0.3050 0.2969 0.4350 0.2477 0.2530
0.4844 0.3290 0.3448 0.1500 0.1854 0.4976 0.5629 0.4430 0.5027 0.2685
0.3681 0.0825 0.3499 0.0840 0.0658 0.5921 0.6498 0.1930 0.7433 0.0676
0.3752 0.1114 0.3114 0.0696 0.0654 0.5408 0.6234 0.2046 0.7557 0.0717
Входные параметры
bboxA boundingbox
M-by-4 матрица | M-by-5 матрица
Ограничительные рамки в виде M-by-4 или M-by-5 неразреженная числовая матрица. M является количеством ограничительных рамок. Каждая строка матрицы задает ограничительную рамку или как выровненный осью прямоугольник или как вращаемый прямоугольник. Эта таблица описывает формат для каждой ограничительной рамки.
| Boundingbox | Строка | Описание |
|---|---|---|
| Выровненный осью прямоугольник | [Min x, min y, width, height] | Этот тип ограничительной рамки задан в пиксельных координатах как M-by-4 матрица, представляющая ограничительные рамки M |
| Вращаемый прямоугольник | [Центр x, центр y, width, height, yaw] | Этот тип ограничительной рамки задан в пространственных координатах как M-by-5 матрица, представляющая ограничительные рамки M. Центр x и координаты центра y представляют центр ограничительной рамки. width и элементы height представляют длину поля вдоль x и осей y, соответственно. yaw представляет угол поворота в градусах. Объем вращения вокруг центра ограничительной рамки измеряется в направлении по часовой стрелке. |
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32
bboxB boundingbox
M-by-4 матрица | M-by-5 матрица
Ограничительные рамки в виде M-by-4 или M-by-5 неразреженная числовая матрица. M является количеством ограничительных рамок. Каждая строка, M, матрицы задают ограничительную рамку или как выровненный осью прямоугольник или как вращаемый прямоугольник. Эта таблица описывает формат для каждой ограничительной рамки.
| Boundingbox | Строка | Описание |
|---|---|---|
| Выровненный осью прямоугольник | [Min x, min y, width, height] | Этот тип ограничительной рамки задан в пиксельных координатах как M-by-4 матрица, представляющая ограничительные рамки M |
| Вращаемый прямоугольник | [Центр x, центр y, width, height, yaw] | Этот тип ограничительной рамки задан в пространственных координатах как M-by-5 матрица, представляющая ограничительные рамки M. Центр x и координаты центра y представляют центр ограничительной рамки. width и элементы height представляют длину поля вдоль x и осей y, соответственно. yaw представляет угол поворота в градусах. Объем вращения вокруг центра ограничительной рамки измеряется в направлении по часовой стрелке. |
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32
ratioType — Тип отношения
'Union' (значение по умолчанию) | 'Min'
Тип отношения в виде вектора символов 'Union' или 'Min'.
Установите тип отношения на
'Union'вычислить отношение как область пересечения междуbboxAиbboxB, разделенный на область объединения двух.Установите тип отношения на
'Min'вычислить отношение как область пересечения междуbboxAиbboxB, разделенный на минимальную область этих двух ограничительных рамок.
Типы данных: char
Выходные аргументы
overlapRatio — Перекройте отношение между двумя ограничительными рамками
M-by-N матрица
Перекройте отношение между двумя ограничительными рамками, возвращенными как M-by-N матрица. Каждый (I, J) элемент в выходной матрице соответствует отношению перекрытия между строкой I в bboxA и строка J в bboxB. Функция возвращает overlapRatio в между 0 и 1, где 1 подразумевает совершенное перекрытие. Если любой bboxA или bboxB является двойным, затем функция возвращает overlapRatio как double. В противном случае функция возвращает его как single.
Функция вычисляет отношение перекрытия на основе типа отношения. Можно установить ratioType к 'Union' или 'Min':
Типы данных: single | double
Расширенные возможности
Смотрите также
selectStrongestBbox | selectStrongestBboxMulticlass | bboxPrecisionRecall
