vision.KalmanFilter

Коррекция измерения, состояния и ошибочной ковариации оценки состояния

Описание

Объект Фильтра Калмана спроектирован для отслеживания. Можно использовать его, чтобы предсказать будущее местоположение физического объекта, уменьшать шум в обнаруженном месте или помочь сопоставить несколько физических объектов с их соответствующими дорожками. Объект Фильтра Калмана может быть сконфигурирован для каждого физического объекта для сопровождения нескольких объектов. Чтобы использовать Фильтр Калмана, объект должен перемещаться в постоянную скорость или постоянное ускорение.

Создание

Алгоритм Фильтра Калмана включает два шага, предсказание и коррекцию (также известный как шаг обновления). Первый шаг использует предыдущие состояния, чтобы предсказать текущее состояние. Второй шаг использует текущее измерение, такое как местоположение объекта, чтобы откорректировать состояние. Фильтр Калмана реализует дискретное время, линейную Систему в пространстве состояний.

Примечание

Чтобы сделать конфигурирование Фильтра Калмана легче, можно использовать configureKalmanFilter объект сконфигурировать Фильтр Калмана. Это настраивает фильтр для отслеживания физического объекта в Декартовой системе координат, перемещающейся с постоянной скоростью или постоянным ускорением. Статистические данные являются тем же самым по всем измерениям. Если необходимо сконфигурировать Фильтр Калмана с различными предположениями, не используйте функцию, используйте этот объект непосредственно.

В системе пространства состояний модель изменения состояния, A, и модель измерения, H, установлена можно следующим образом:

Переменная	Значение
A	[1 1 0 0; 0 1 0 0; 0 0 1 1; 0 0 0 1]
H	[1 0 0 0; 0 0 1 0]

Синтаксис

kalmanFilter = vision.KalmanFilter

kalmanFilter = vision.KalmanFilter(StateTransitionModel,MeasurementModel)

kalmanFilter = vision.KalmanFilter(StateTransitionModel,MeasurementModel,ControlModel,Name,Value)

Описание

пример

kalmanFilter = vision.KalmanFilter возвращает фильтр Калмана в течение дискретного времени, постоянной скоростной системы.

kalmanFilter = vision.KalmanFilter(StateTransitionModel,MeasurementModel) дополнительно конфигурирует модель управления, B.

kalmanFilter = vision.KalmanFilter(StateTransitionModel,MeasurementModel,ControlModel,Name,Value) конфигурирует свойства объектов Фильтра Калмана в виде одного или нескольких Name,Value парные аргументы. Незаданные свойства имеют значения по умолчанию.

Свойства

развернуть все

`StateTransitionModel` — Модель, описывающая изменение состояния между временными шагами (A)
[1 1 0 0; 0 1 0 0; 0 0 1 1; 0 0 0 1] (значение по умолчанию) | M-by-M матрица

Модель, описывающая изменение состояния между временными шагами (A) в виде M-by-M матрица. После того, как объект создается, это свойство не может быть изменено. Это свойство относится к переменной A в модели в пространстве состояний.

`MeasurementModel` — Модель, описывающая состояние к преобразованию измерения (H)
[1 0 0 0; 0 0 1 0] (значение по умолчанию) | N-by-M матрица

Модель, описывающая состояние к преобразованию измерения (H) в виде N-by-M матрица. После того, как объект создается, это свойство не может быть изменено. Это свойство относится к переменной H в модели в пространстве состояний.

`ControlModel` — Модель, описывающая вход управления, чтобы утвердить преобразование (B)
`[]` (значение по умолчанию) | M-by-L матрица

Модель, описывающая вход управления, чтобы утвердить преобразование (B) в виде M-by-L матрица. После того, как объект создается, это свойство не может быть изменено. Это свойство относится к переменной B в модели thestate-пробела.

`State` — Состояние (x)
[0 ] (значение по умолчанию) | скаляр | M - вектор элемента.

Состояние (x) в виде скаляра или M - вектор элемента. Если вы задаете State как скаляр, это будет расширено к M - вектор элемента. Это свойство относится к переменной x в модели в пространстве состояний.

`StateCovariance` — Ошибочная ковариация оценки состояния (P)
[1 ] (значение по умолчанию) | скаляр | M-by-M матрица

Ошибочная ковариация оценки состояния (P) в виде скаляра или M-by-M матрица. Если вы задаете StateCovariance как скаляр это будет расширено к M-by-M диагональная матрица. Это свойство относится к переменной P в системе в пространстве состояний.

`ProcessNoise` — Ковариация шума процесса (Q)
[1 ] (значение по умолчанию) | скаляр | M-by-M матрица

Ковариация шума процесса (Q) в виде скаляра или M-by-M матрица. Если вы задаете ProcessNoise как скаляр это будет расширено к M-by-M диагональная матрица. Это свойство относится к переменной Q в модели в пространстве состояний.

`MeasurementNoise` — Ковариация шума измерения (R)
[1 ] (значение по умолчанию) | скаляр | N-by-N матрица

Ковариация шума измерения (R) в виде скаляра или N-by-N матрица. Если вы задаете MeasurementNoise как скаляр это будет расширено к N-by-N диагональная матрица. Это свойство относится к переменной R в модели в пространстве состояний.

Функции объекта

Используйте predict и correct функции на основе результатов обнаружения. Используйте distance функционируйте, чтобы найти лучшие соответствия.

Когда отслеживаемый объект будет обнаружен, используйте predict и correct функции с Фильтром Калмана возражают и измерение обнаружения. Вызовите функции в следующем порядке:
```
[...] = predict(kalmanFilter);
[...] = correct(kalmanFilter,measurement);
```
Когда отслеживаемый объект не будет обнаружен, вызовите predict функция, но не correct функция. Когда отслеживаемый объект отсутствует или закрытый, никакое измерение не доступно. Настройте функции со следующей логикой:
```
[...] = predict(kalmanFilter);
If measurement exists
	[...] = correct(kalmanFilter,measurement);
end
```
Если отслеживаемый объект становится доступным после пропавших без вести для прошлого t-1 непрерывный временной шаг, можно вызвать predict функционируйте времена t. Этот синтаксис особенно полезен, чтобы обработать асинхронное видео.. Например,
```
for i = 1:k
  [...] = predict(kalmanFilter);
end
[...] = correct(kalmanFilter,measurement)
```

`correct`	Коррекция измерения, состояния и ошибочной ковариации оценки состояния
`predict`	Предсказание измерения
`distance`	Значение доверия измерения

Примеры

свернуть все

Отследите местоположение объекта

Скрипт Open Live Script

Отследите местоположение физического объекта, перемещающегося в одно направление.

Сгенерируйте синтетические данные, которые подражают 1D местоположению физического объекта, перемещающегося в постоянную скорость.

detectedLocations = num2cell(2*randn(1,40) + (1:40));

Симулируйте недостающие обнаружения, установив некоторые элементы опустеть.

detectedLocations{1} = [];
  for idx = 16: 25
      detectedLocations{idx} = [];
  end

Создайте фигуру, чтобы показать местоположение обнаружений и результаты использования Фильтра Калмана для отслеживания.

figure;
hold on;
ylabel('Location');
ylim([0,50]);
xlabel('Time');
xlim([0,length(detectedLocations)]);

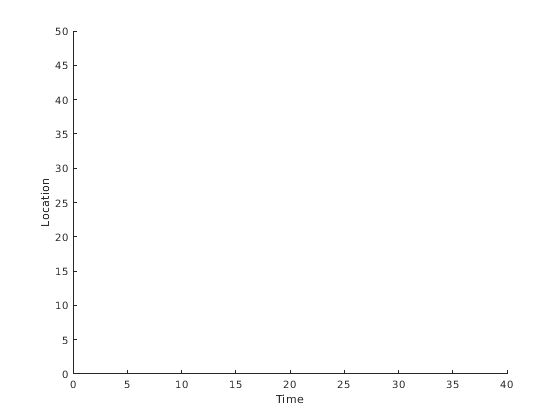

Figure contains an axes object. The axes object is empty.

Создайте 1D Фильтр Калмана постоянной скорости, когда физический объект будет сначала обнаружен. Предскажите местоположение основанного на объектах на предыдущих состояниях. Если объект обнаруживается на шаге текущего времени, используйте его местоположение, чтобы откорректировать состояния.

kalman = [];
for idx = 1: length(detectedLocations)
   location = detectedLocations{idx};
   if isempty(kalman)
     if ~isempty(location)

       stateModel = [1 1;0 1];
       measurementModel = [1 0];
       kalman = vision.KalmanFilter(stateModel,measurementModel,'ProcessNoise',1e-4,'MeasurementNoise',4);
      kalman.State = [location, 0];
     end
   else
     trackedLocation = predict(kalman);
     if ~isempty(location)
       plot(idx, location,'k+');
      d = distance(kalman,location);
       title(sprintf('Distance:%f', d));
       trackedLocation = correct(kalman,location);
     else
       title('Missing detection');
     end
     pause(0.2);
     plot(idx,trackedLocation,'ro');
   end
 end
legend('Detected locations','Predicted/corrected locations');

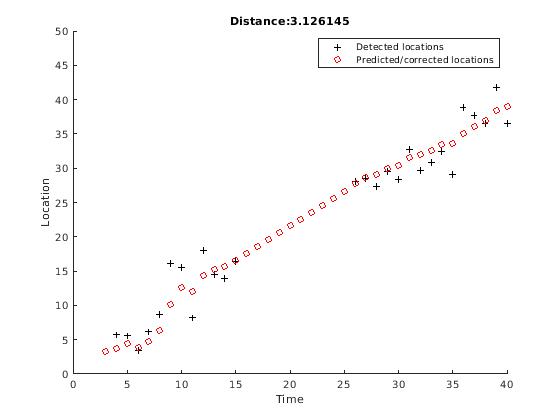

Figure contains an axes object. The axes object with title Distance:3.126145 contains 66 objects of type line. These objects represent Detected locations, Predicted/corrected locations.

Удалите шум из сигнала

Скрипт Open Live Script

Используйте Фильтр Калмана, чтобы удалить шум из случайного сигнала, поврежденного нулевым средним Гауссовым шумом.

Синтезируйте случайный сигнал, который имеет значение 1 и повреждается нулевым средним Гауссовым шумом со стандартным отклонением 0,1.

x = 1;
len = 100;
z = x + 0.1 * randn(1,len);

Удалите шум из сигнала при помощи Фильтра Калмана. Состояние, как ожидают, будет постоянным, и измерение совпадает с состоянием.

stateTransitionModel = 1;
measurementModel = 1;
obj = vision.KalmanFilter(stateTransitionModel,measurementModel,'StateCovariance',1,'ProcessNoise',1e-5,'MeasurementNoise',1e-2);

z_corr = zeros(1,len);
for idx = 1: len
 predict(obj);
 z_corr(idx) = correct(obj,z(idx));
end

Постройте результаты.

figure, plot(x * ones(1,len),'g-');
hold on;
plot(1:len,z,'b+',1:len,z_corr,'r-');
legend('Original signal','Noisy signal','Filtered signal');

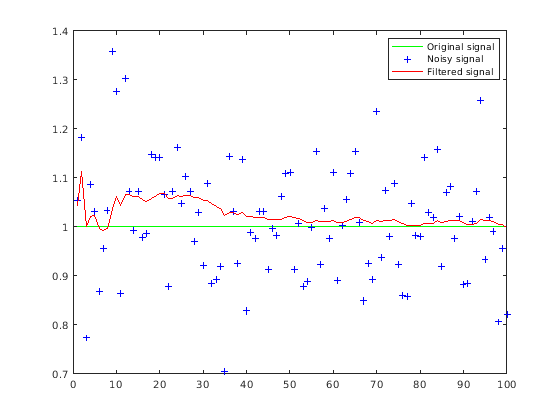

Figure contains an axes object. The axes object contains 3 objects of type line. These objects represent Original signal, Noisy signal, Filtered signal.

Алгоритмы

развернуть все

Модель в пространстве состояний

Этот объект реализует дискретное время, линейную систему в пространстве состояний, описанную следующими уравнениями.

Уравнение состояния:

$x (k) = A x (k - 1) + B u (k - 1) + w (k - 1)$

Уравнение Measurement:

$z (k) = H x (k) + v (k)$

Определение переменной

Переменная	Описание	Размерность
k	Время.	Скаляр
x	Состояние. Гауссов вектор с ковариацией P. [ $x ~ N (\bar{x}, P)$ ]	M- вектор элемента
P	Ошибочная ковариация оценки состояния.	M-by-M матрица
A	Модель изменения состояния.	M-by-M матрица
B	Модель управления.	M-by-L матрица
u	Вход Control.	L- вектор элемента
w	Шум процесса; Гауссов вектор с нулевым средним значением и ковариацией Q. [ $w ~ N (0, Q)$ ]	M- вектор элемента
Q	Ковариация шума процесса.	M-by-M матрица
z	Измерение. Например, местоположение обнаруженного объекта.	N- вектор элемента
H	Модель Measurement.	N-by-M матрица
v	Шум измерения; Гауссов вектор с нулевым средним значением и ковариацией R. [ $v ~ N (0, R)$ ]	N- вектор элемента
R	Ковариация шума измерения.	N-by-N матрица

Ссылки

[1] Валлийцы, Грег, и епископ Гэри, введение в фильтр Калмана, TR 95–041. Университет Северной Каролины в Чапел-Хилле, факультет информатики.

[2] Блэкмен, S. Несколько - Целевое Отслеживание с Радарными Приложениями. Artech House, Inc., стр 93, 1986.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).
