visionhdl.Dilation

Морфологически расширьте бинарный пиксельный поток

расширьте все на странице

Описание

visionhdl.Dilation Система object™ морфологически расширяет бинарный пиксельный поток. Эта операция заменяет каждый пиксель на локальный максимум окружения вокруг пикселя. Объект работает с потоком бинарных значений интенсивности пикселей.

Морфологически расширять бинарный пиксельный поток:

  1. Создайте visionhdl.Dilation объект и набор его свойства.

  2. Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?

Создание

Синтаксис

dilator = visionhdl.Dilation
dilator = visionhdl.Dilation(Name,Value)

Описание

dilator = visionhdl.Dilation создает Системный объект, который морфологически расширяет бинарный пиксельный поток.

пример

dilator = visionhdl.Dilation(Name,Value) свойства наборов с помощью одних или нескольких аргументов name-value. Например, 'Neighborhood',getnhood(strel('disk',4)) задает окружение дискового шаблона 4 на 4.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

Пиксельное окружение в виде вектора или матрицы двоичных значений.

Окружения поддержки объектов до 32 32 пикселей. Чтобы использовать элемент структурирования, установите Neighborhood свойство к getnhood(strel(shape)), где shape задан входными параметрами к strel (Image Processing Toolbox) функция.

Размер буфера памяти линии в виде положительного целого числа. Выберите степень двойки, которая вмещает количество активных пикселей в горизонтальной линии. Если вы задаете значение, которое не является степенью двойки, буфер использует следующую самую большую степень двойки.

Объект выделяет (n – 1)-by-LineBufferSize ячейки памяти, чтобы сохранить пиксели, где n является количеством линий в Neighborhood значение свойства.

Метод для дополнения контура входа отображает в виде одного из этих значений.

  • 'Constant' — Объект заполняет изображение нулями. Эти значения предотвращают расширение на контурах активной системы координат.

  • 'None' — Исключите дополнительную логику. Объект не устанавливает пиксели вне фрейма изображения ни к какому конкретному значению. Эта опция уменьшает аппаратные ресурсы, которые используются объектом, и уменьшает очищение, которое требуется между системами координат. Однако эта опция влияет на точность выходных пикселей в ребрах системы координат. Чтобы обеспечить пиксельную потоковую синхронизацию, выходная система координат одного размера с входным кадром. Однако избегать использования пикселей, вычисленных от неопределенных дополнительных значений, маски от n/2 пиксели вокруг ребра системы координат для нисходящих операций. n является размером ядра операции. Для получения дополнительной информации смотрите Пропускную способность Увеличения с Дополнением Ни одного.

Для получения дополнительной информации об этих методах, смотрите, что Ребро Дополняет.

Использование

Синтаксис

[pixelout,ctrlout] = dilator(pixelin,ctrlin)

Описание

пример

[pixelout,ctrlout] = dilator(pixelin,ctrlin) возвращает следующее бинарное пиксельное значение, pixelout, следуя из морфологического расширения окружения вокруг каждого входного двоичного пикселя, pixelin.

Этот объект использует пиксельный интерфейс потоковой передачи со структурой для сигналов управления кадром. Этот интерфейс включает объекту действовать независимо от размера изображения и формата и соединиться с другими объектами Vision HDL Toolbox™. Объект принимает и возвращает скалярное пиксельное значение и управляющие сигналы как структура, содержащая пять сигналов. Управляющие сигналы указывают на валидность каждого пикселя и его местоположения в системе координат. Чтобы преобразовать пиксельную матрицу в пиксельный поток и управляющие сигналы, используйте visionhdl.FrameToPixels объект. Для полного описания интерфейса смотрите Пиксельный Интерфейс Потоковой передачи.

Входные параметры

развернуть все

Входной пиксель в виде logical значение 0ложь) или 1 TRUE).

Можно симулировать Системные объекты с мультипиксельным интерфейсом потоковой передачи, но Системные объекты, которые используют мультипиксельные потоки, не поддерживаются для генерации HDL-кода. Используйте эквивалентные блоки, чтобы сгенерировать HDL-код для мультипиксельных алгоритмов.

Типы данных: логический

Управляющие сигналы, сопровождающие поток входного пикселя в виде pixelcontrol структура, содержащая пять logical сигналы типа данных. Сигналы описывают валидность пикселя и его местоположения в системе координат. Для получения дополнительной информации смотрите Пиксельную Структуру управления.

Типы данных: struct

Выходные аргументы

развернуть все

Выходной пиксель, который преобразовывается морфологической операцией, возвратился как logical значение.

Типы данных: логический

Управляющие сигналы, сопровождающие поток выходного пикселя, возвращенный как pixelcontrol структура, содержащая пять logical сигналы типа данных. Сигналы описывают валидность пикселя и его местоположения в системе координат. Для получения дополнительной информации смотрите Пиксельную Структуру управления.

Типы данных: struct

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

stepЗапустите алгоритм Системного объекта
releaseВысвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
resetСбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Скрипт Open Live Script

Загрузите исходное изображение из файла. Выберите фрагмент изображения, которое совпадает с желаемым тестовым размером. Это исходное изображение содержит значения интенсивности пикселей uint8 тип данных. Примените порог, чтобы преобразовать пиксельные данные в двоичные значения.

frmOrig = imread('rice.png');
frmActivePixels = 64;
frmActiveLines = 48;
frmInput = frmOrig(1:frmActiveLines,1:frmActivePixels);
frmInput = frmInput>128;
figure
imshow(frmInput,'InitialMagnification',300)
title 'Input Image'

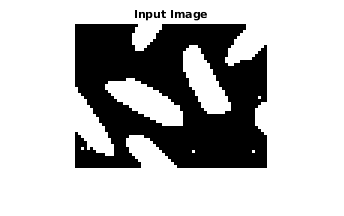

Figure contains an axes object. The axes object with title Input Image contains an object of type image.

Создайте Систему сериализатора object™ и задайте неактивные пиксельные области. Определите номер неактивных пикселей после каждой активной линии, чтобы, по крайней мере, удвоить горизонтальный размер окружения. Определите номер линий после каждой системы координат, чтобы, по крайней мере, удвоить вертикальный размер окружения.

frm2pix = visionhdl.FrameToPixels(...
      'NumComponents',1, ...
      'VideoFormat','custom', ...
      'ActivePixelsPerLine',frmActivePixels, ...
      'ActiveVideoLines',frmActiveLines, ...
      'TotalPixelsPerLine',frmActivePixels+20, ...
      'TotalVideoLines',frmActiveLines+10, ...
      'StartingActiveLine',3, ...
      'FrontPorch',10);

Создайте морфологический Системный объект расширения.

 dilator = visionhdl.Dilation(...
      'Neighborhood',getnhood(strel('disk',3)));

Сериализируйте тестовое изображение путем вызова объекта сериализатора. pixin вектор из значений интенсивности. ctrlin вектор из структур управляющего сигнала.

[pixin,ctrlin] = frm2pix(frmInput);

Подготовьтесь обрабатывать пиксельный поток путем предварительного выделения выходных векторов.

[~,~,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix);
pixout = false(numPixelsPerFrame,1);
ctrlout  = repmat(pixelcontrolstruct,numPixelsPerFrame,1);

Для каждого пикселя в заполненной системе координат вычислите превращенное значение. Контролируйте управляющие сигналы определить задержку объекта. Задержка настройки зависит от количества активных пикселей в линии и размере окружения.

foundValIn = false;
foundValOut = false;
for p = 1:numPixelsPerFrame
    if (ctrlin(p).valid && foundValIn==0)
        foundValIn = p;
    end
    [pixout(p),ctrlout(p)] = dilator(pixin(p),ctrlin(p));
    if (ctrlout(p).valid && foundValOut==0)
        foundValOut = p;
    end
end
objLatency_cycles = foundValOut - foundValIn
objLatency_cycles = 184

Создайте deserializer Системный объект с форматом, который совпадает с форматом сериализатора. Преобразуйте пиксельный поток во фрейм изображения путем вызова объекта deserializer. Отобразите получившееся изображение.

pix2frm = visionhdl.PixelsToFrame(...
      'NumComponents',1, ...
      'VideoFormat','custom', ...
      'ActivePixelsPerLine',frmActivePixels, ...
      'ActiveVideoLines',frmActiveLines);
[frmOutput,frmValid] = pix2frm(pixout,ctrlout);
if frmValid
    figure
    imshow(frmOutput,'InitialMagnification',300)
    title 'Output Image'
end

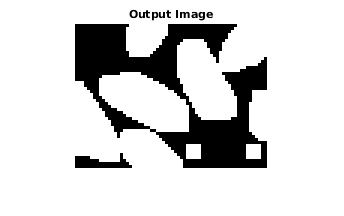

Figure contains an axes object. The axes object with title Output Image contains an object of type image.

Алгоритмы

Этот объект реализует алгоритмы, описанные на странице с описанием блока Dilation.

Расширенные возможности

Смотрите также

Блоки

Функции

Объекты

Представленный в R2015a
