plot
Постройте древовидный графический интерфейс пользователя
Описание
plot графическая утилита древовидного управления.
plot( строит древовидный t)t. Фигура, которая содержит дерево, является инструментом GUI.
Можно изменить Node Label в Depth_Position (значение по умолчанию) или Index.
Можно изменить Node Action в Visualize (значение по умолчанию) или Split-Merge.
Можно кликнуть по узлам, чтобы выполнить текущий Node Action.
Примеры
Постройте пакетные деревья вейвлета
В этом примере показано, как построить пакетные деревья вейвлета.
Загрузите 1D сигнал.
load noisblocПолучите wptree объект, который соответствует пакетному разложению вейвлета уровня 2 сигнала с помощью db2 вейвлет.
x = noisbloc;
t = wpdec(x,2,'db2');Постройте дерево.
plot(t)
Измените Метку Узла от Depth_Position, чтобы индексировать. Кликните по узлу (3), чтобы получить следующую фигуру.

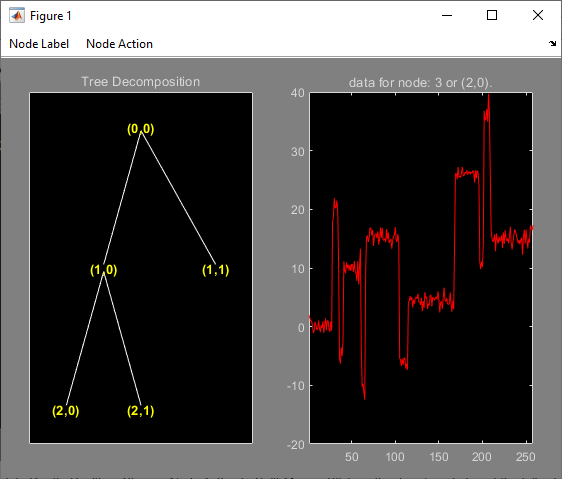

Задержите Метку Узла к Depth_Position. Измените Действие Узла в Слияние Разделения. Нажмите на (1,1) узел, чтобы получить следующую фигуру. Рисунок показывает, что дискретный вейвлет преобразовывает вниз к уровню 2.
Загрузите изображение. Получите wptree объект, который соответствует пакетному разложению вейвлета уровня 1 изображения с помощью sym4 вейвлет.
load woman2 t = wpdec2(X,1,'sym4');
Постройте дерево.

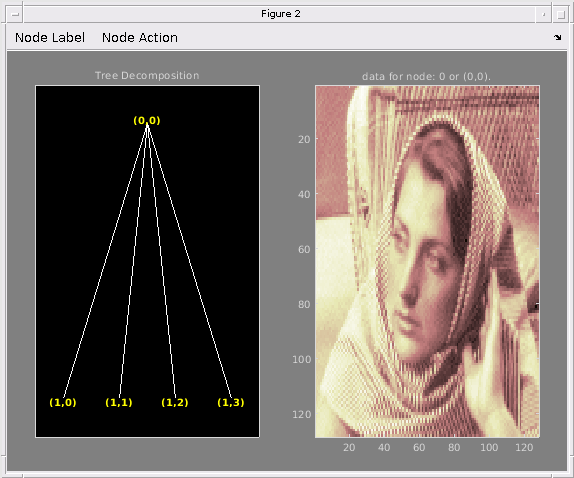

plot(t)

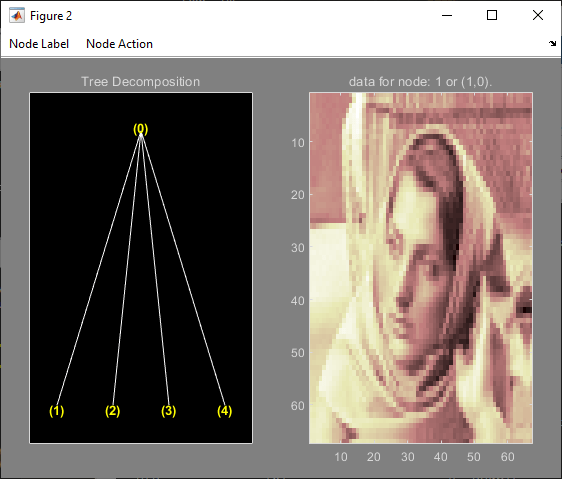

Измените Метку Узла от Depth_Position, чтобы индексировать. Кликните по узлу (1). Вы получаете следующую фигуру.
