wlanHEMUConfig

Сконфигурируйте HE передача МУ

расширьте все на странице

Описание

wlanHEMUConfig объект является объектом настройки для многопользовательского HE WLAN (HE МУ) формат пакета.

Создание

Синтаксис

cfgHEMU = wlanHEMUConfig(AllocationIndex)
cfgHEMU = wlanHEMUConfig(AllocationIndex,Name,Value)

Описание

пример

cfgHEMU = wlanHEMUConfig(AllocationIndex) создает cfgHEMU, объект настройки, который инициализирует параметры передачи для IEEE® 802.11™ HE МУ ППДУ для AllocationIndex, входное модульное выделение ресурса. Для подробного описания HE формат WLAN см. [2].

пример

cfgHEMU = wlanHEMUConfig(AllocationIndex,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки. Например, wlanHEMUConfig([200 114 114 200],'LowerCenter26ToneRU',true) задает выделение полосы пропускания на 80 МГц для трех пользователей на трех RU с более низкой центральной сигнализацией выделения RU с 26 тонами.

Во времени выполнения функция вызова подтверждает параметры объекта для свойств, относящихся к операции функции.

Свойства

развернуть все

Выделение модуля ресурса (RU) индексирует для каждого подканала на 20 МГц. Это свойство задает количество RU, размер каждого RU и количество пользователей, присвоенных каждому RU. Для получения дополнительной информации смотрите индекс Выделения.

Можно задать это значение как целое число, вектор из целых чисел, массива строк, вектора символов или массива ячеек из символьных векторов. Формат, в котором вы задаете эти индексы, зависит от того, сколько вы задаете.

  • Задайте один индекс выделения с помощью одного целого числа в любой из этих форм.

    • Целое число в интервале [0, 223]

    • 8-битная двоичная последовательность, заданная как строка или вектор символов

  • Задайте несколько индексов выделения с помощью два, четыре, или восемь целочисленных значений в любой из этих форм.

    • Вектор из целых чисел в интервале [0, 223]

    • 8-битная двоичная последовательность, заданная как массив строк

    • 8-битная двоичная последовательность, заданная как массив ячеек из символьных векторов

    В передаче на 80 МГц можно предупредить о проколотом подканале на 20 МГц в любом местоположении.

    В передаче на 160 МГц можно предупредить о проколотом подканале на 20 или 40 МГц. Можно только предупредить о проколотом подканале на 20 МГц в подканале на 40 МГц, содержащем первичный подканал на 20 МГц, как показано в этом рисунке.

    20 MHz subchannel puncturing for 160 MHz transmission

    Точно так же можно только предупредить о проколотом подканале на 40 МГц в подканале на 80 МГц, содержащем первичный подканал на 20 МГц, как показано в этом рисунке.

    40 MHz subchannel puncturing for 160 MHz transmission

    Чтобы сигнализировать о проколотом подканале на 20 МГц, установите соответствующий элемент этого свойства к 113. Чтобы сигнализировать о проколотом подканале на 40 МГц, установите два соответствующих смежных элемента на 114.

    Чтобы сигнализировать о пустом пользовательском поле HE-SIG-B в довольном HE-SIG-B канал, установите соответствующий элемент этого свойства к 114 или 115.

Примечание

Это свойство только для чтения после того, как объект будет создан.

Типы данных: double | char | string | cell

Полоса пропускания канала передачи PPDU в виде одного из этих значений:

  • 'CBW20' – Полоса пропускания канала 20 МГц

  • 'CBW40' – Полоса пропускания канала 40 МГц

  • 'CBW80' – Полоса пропускания канала 80 МГц

  • 'CBW160' – Полоса пропускания канала 160 МГц

Когда вы создаете wlanHEMUConfig объект, это свойство сконфигурировано на основе значения, на которое вы устанавливаете AllocationIndex свойство.

Примечание

Это свойство только для чтения после того, как объект будет создан.

Типы данных: char | string

Включите более низкое центральное выделение RU с 26 тонами, сигнализирующее в виде числового или логического 1 TRUE) или 0 ложь). Чтобы включить более низкую частоту сосредотачивают RU с 26 тонами, устанавливают это свойство на 1 TRUE). Это свойство может быть установлено во время создания объекта только.

Зависимости

Это свойство применяется только когда AllocationIndex свойство задает полосу пропускания канала 80 МГц или 160 МГц и не задает полное выделение полосы пропускания.

Типы данных: логический

Включите верхнее центральное выделение RU с 26 тонами, сигнализирующее в виде числового или логического 1 TRUE) или 0 ложь). Чтобы включить верхнюю частоту сосредотачивают RU с 26 тонами, устанавливают это свойство на 1 TRUE). Это свойство может быть установлено во время создания объекта только.

Зависимости

Это свойство применяется только когда AllocationIndex свойство задает полосу пропускания канала 80 МГц или 160 МГц и не задает полное выделение полосы пропускания.

Типы данных: логический

Свойства передачи каждого RU в передаче в виде массива ячеек wlanHEMURU объекты. Когда вы создаете wlanHEMUConfig объект, это свойство сконфигурировано на основе значения, на которое вы устанавливаете AllocationIndex свойство.

Каждый элемент RU массив ячеек содержит эти подсвойства:

Фактор повышения степени в виде скаляра в интервале [0.5, 2].

Типы данных: double

Пространственная схема отображения в виде 'Direct'Адамар, 'Fourier', или 'Custom'.

Зависимости

Значение по умолчанию, 'Direct', применяется только, когда вы устанавливаете NumTransmitAntennas свойство, равное сумме потоков пространства-времени номера для всех пользователей, присвоило RU.

Типы данных: char | string

Пространственная матрица отображения в виде одного из этих значений:

  • Скаляр с комплексным знаком. Это значение применяется ко всем поднесущим.

  • Матрица с комплексным знаком размера N STSTotal -by-NT, где:

    • N STSTotal является суммой количества пространственно-временных потоков для всех пользователей, присвоенных RU;

    • N T является количеством передающих антенн.

    В этом случае пространственная матрица отображения применяется ко всем поднесущим.

  • Трехмерный массив с комплексным знаком размера Size- NSTSTOTAL NT. ChannelBandwidth свойство определяет значение Size свойство. В этом случае каждая занятая поднесущая имеет свою собственную пространственную матрицу отображения.

Используйте это свойство вращать и масштабировать выходной вектор картопостроителя созвездия. Пространственная матрица отображения используется для beamforming и смешивания пространственно-временных потоков по передающим антеннам. Функция вызова нормирует пространственную матрицу отображения для каждой поднесущей.

Пример: [0.5 0.3; 0.4 0.4; 0.5 0.8] представляет пространственную матрицу отображения тремя пространственно-временными потоками и двумя передающими антеннами.

Зависимости

Это свойство применяется только, когда вы устанавливаете SpatialMapping свойство к 'Custom'.

Типы данных: double
Поддержка комплексного числа: Да

Включите beamforming в виде числового или логического 1 TRUE) или 0 ложь). Чтобы применить beamforming держащаяся матрица, установите это свойство на 1 TRUE). SpatialMappingMatrix свойство задает beamforming держащаяся матрица.

Зависимости

Это свойство применяется только, когда вы устанавливаете SpatialMapping свойство к 'Custom'.

Типы данных: логический

Модульный размер ресурса в виде 26, 52, 106, 242, 484, 996, или 1992.

Примечание

Это свойство только для чтения после того, как объект будет создан.

Типы данных: double

Модуль ресурса индексирует в виде целого числа в интервале [1, 74]. Используйте это свойство указать на местоположение RU в канале.

Примечание

Это свойство только для чтения после того, как объект будет создан.

Пример: В передаче на 80 МГц существует четыре возможных RU с 242 тонами, один в каждом подканале на 20 МГц. RU 242-1 (Size = 242, Index = 1) RU, занимающий самую низкую абсолютную частоту в 80 МГц и RU 242-4 (Size = 242, Index = 4) RU, занимающий самую высокую абсолютную частоту.

Типы данных: double

Индексы пользователей передаются на RU в формате на основе одном в виде целого числа или вектора из целых чисел. Это свойство индексирует соответствующий элемент массива ячеек User свойство.

Типы данных: double

Типы данных: cell

Свойства передачи каждого пользователя в виде массива ячеек wlanHEMUUser объекты. Когда вы создаете wlanHEMUConfig объект, это свойство сконфигурировано на основе значения, на которое вы устанавливаете AllocationIndex свойство.

Каждый элемент User массив ячеек содержит эти подсвойства.

Агрегированный MPDU (A-MPDU) пред конец системы координат (pre-EOF) дополняющий (APEP) длина, в байтах в виде целого числа в интервале [0, 6451631].

Объект использует это свойство определить количество символов OFDM в поле данных. Для получения дополнительной информации см. [2].

Типы данных: double

Модуляция и схема кодирования (MCS), используемый для передачи в виде неотрицательного целого числа в интервале [0, 11]. Эта таблица показывает тип модуляции и уровень кодирования для каждого допустимого значения MCS:

MCSМодуляцияДвойная модуляция несущейКодирование уровня
0Бинарное манипулирование сдвига фазы (BPSK)

0 или 1

1/2
1Квадратурное манипулирование сдвига фазы (QPSK)

0 или 1

1/2
2

Не применяется

3/4
3Квадратурная амплитудная (16-QAM) модуляция с 16 точками

0 или 1

1/2
43/4
564-QAM

Не применяется

2/3
63/4
75/6
8256-QAM3/4
95/6
101024-QAM3/4
115/6

Типы данных: double

Количество пространственно-временных потоков в передаче в виде целого числа в интервале [1, 8]. Максимальное количество пространственно-временных потоков для любого пользователя в RU MU-MIMO равняется четырем. Максимальное значение суммы количества пространственно-временных потоков по всем пользователям в RU равняется восьми. Для получения информации об этих и других ограничениях на количество пространственно-временных потоков см. Таблицы 18-1 и 27-28 [2].

Типы данных: double

Индикатор Dual carrier modulation (DCM) в виде числового или логического 1 TRUE) или 1 ложь). Чтобы указать, что DCM используется для Поля данных HE, устанавливает это свойство на 1 TRUE).

Зависимости

Можно только установить это свойство на 1 TRUE) когда всем этим условиям удовлетворяют:

  • MCS свойством является 0, 1, 3, или 4.

  • STBC свойством является 0 ложь).

  • NumSpaceTimeStreams свойство меньше чем или равно 2.

  • RU свойство задает однопользовательский RU.

Типы данных: логический

Кодирование прямого исправления ошибок (FEC) вводит для Поля данных HE в виде 'LDPC' для кодирования имеющей малую плотность проверки четности (LDPC) или 'BCC' для бинарного сверточного кодирования (BCC).

Зависимости

Можно только установить это свойство на 'BCC' когда всем этим условиям удовлетворяют:

  • MCS свойством не является 10 или 11.

  • Размер любого RU меньше чем или равен 242. Получите размеры RU при помощи ruInfo объектная функция.

  • NumSpaceTimeStreams свойство меньше чем или равно 4.

Типы данных: char | string

Станция (STA) идентификатор в виде целого числа в интервале [0, 2047]. Значение этого свойства задает поле (AID) идентификатора ассоциации станции, как задано в Разделе 26.11.1 из [2]. 11 младших значащих битов (LSBs) поля AID используются, чтобы обратиться к STA. Когда вы устанавливаете это свойство на 2046, связанный RU не несет данных.

Типы данных: double

Номер RU в виде целого числа или вектора из целых чисел. Это свойство индексирует соответствующие элементы массива ячеек RU свойство.

Примечание

Это свойство только для чтения после того, как объект будет создан.

Типы данных: double

Номинальное пакетное дополнение, в микросекундах в виде 0, 8, или 16. wlanHEMUConfig возразите использует это свойство и пред прямое исправление ошибок (предварительный FEC) дополнительный фактор, чтобы вычислить длительность, PE T, пакетного поля расширения. Для получения дополнительной информации о пакетном поле расширения, смотрите Раздел 27.3.12 из [2].

Эта таблица показывает возможные значения PE T для различных значений этого свойства и a, параметра, заданного уравнением (27-83) или (27-84) [2].

Значение aЗначение PE T в микросекундах
NominalPacketPadding Установите на 0NominalPacketPadding Установите на 8NominalPacketPadding Установите на 16
1004
2008
30412
40816

Для HE МУ ППДУ уравнение (27-113) [2] задает значение PE T как максимум значений PE T, заданных для каждого пользователя.

Типы данных: double

Пост-FEC, дополняющий битный источник, используемый wlanWaveformGenerator функция в виде одного из этих значений.

  • 'mt19937ar with seed' — Сгенерируйте нормально распределенные случайные биты при помощи mt19937ar алгоритма с seed, заданным в PostFECPaddingSeed свойство.

  • 'Global stream' — Сгенерируйте нормально распределенные случайные биты при помощи текущего глобального потока случайных чисел.

  • 'User-defined' — Используйте биты, заданные в PostFECPaddingBits свойство как дополнительные биты пост-FEC.

Типы данных: char | string

Пост-FEC, дополняющий битный seed для mt19937ar алгоритма в виде неотрицательного целого числа. Значение по умолчанию этого свойства для элемента User свойство является кодом пользователя, т.е. значением по умолчанию User{k}.PostFECPaddingSeed k для всех целых чисел k в интервале [1, пользователи N]. пользователи N являются количеством пользователей в передаче.

Зависимости

Чтобы включить это свойство, установите PostFECPaddingSource свойство к 'mt19937ar with seed'.

Типы данных: double

Дополнительные биты пост-FEC в виде скаляра с бинарным знаком или вектор-столбца.

Сгенерировать форму волны, wlanWaveformGenerator функция требует битов n, где n зависит от заданной настройки. Чтобы вычислить n, используйте getNumPostFECPaddingBits возразите функции с заданным объектом настройки как входной параметр и задайте это свойство как вектор из длины n. В качестве альтернативы задайте этот вход как скаляр с бинарным знаком или вектор-столбец произвольной длины. Если длина этого свойства меньше n, генератор формы волны циклично выполняет вектор, чтобы создать вектор из длины n. Если длина этого свойства больше n, функция использует только первые записи n в качестве дополнительных битов пост-FEC.

Примечание

Для генерации кода C/C++ необходимо задать тип данных этого свойства как int8.

Типы данных: single | double | int8

Типы данных: cell

Индекс первичного подканала на 20 МГц в передаче на 80 или 160 МГц в виде одной из этих опций.

  • Когда ChannelBandwidth свойством является 'CBW80', установите это свойство на целое число в интервале [1, 4].

  • Когда ChannelBandwidth свойством является 'CBW160', установите это свойство на целое число в интервале [1, 8].

Местоположение первичного подканала и преамбулы, прокалывающей шаблон (заданный AllocationIndex свойство), определяют значение полосы пропускания, сообщенное в поле HE-SIG-A передачи, как задано в Таблице 27-19 [2].

Зависимости

Это свойство применяется только когда AllocationIndex свойство задает полосу пропускания канала 80 МГц или 160 МГц.

Типы данных: double

Количество передающих антенн в виде положительного целого числа.

Типы данных: double

Значения циклического сдвига, в наносекундах, дополнительных передающих антенн для полей предHE формы волны. Первые восемь антенн используют значения циклического сдвига, заданные в Таблице 21-10 [1]. Остающиеся антенны L используют значения, которые вы задаете в этом свойстве, где L = NumTransmitAntennas – 8. Задайте это свойство как одно из этих значений:

  • Целое число в интервале [–200, 0] – wlanHEMUConfig возразите использует это значение циклического сдвига для каждого L дополнительные антенны.

  • Вектор-строка из длины L целых чисел в интервале [–200, 0] – wlanHEMUConfig возразите использует k th элемент как значение циклического сдвига для (k + 8) th передающая антенна.

    Примечание

    Если вы задаете это свойство как вектор-строку из длины, больше, чем L, wlanHEMUConfig возразите использует только первые элементы L. Например, если вы устанавливаете NumTransmitAntennas свойство к 16, wlanHEMUConfig возразите использует только первый L = 16 – 8 = 8 элементов этого вектора.

Зависимости

Чтобы включить это свойство, установите NumTransmitAntennas свойство к значению, больше, чем 8.

Типы данных: double

Включите пространственно-временное блочное кодирование (STBC) поля данных PPDU для всех пользователей в виде числового или логического 1 TRUE) или 0 ложь). STBC передает несколько копий потока данных через присвоенные антенны.

  • Когда вы устанавливаете это свойство на 0 ложь), STBC не применяется к полю данных. Количество пространственно-временных потоков равно количеству пространственных потоков.

  • Когда вы устанавливаете это свойство на 1 TRUE), STBC применяется к полю данных. Количество пространственно-временных потоков является дважды количеством пространственных потоков.

Зависимости

Это свойство применяется только, когда всем этим условиям удовлетворяют:

  • NumSpaceTimeStreams подсвойство каждого элемента User свойством является 2.

  • DCM подсвойство каждого элемента User свойством является 0 ложь).

  • Никакой RU не задает многопользовательский, несколько входов/несколько вывели (MU-MIMO).

Типы данных: логический

Защитный интервал (циклический префикс) длительность для поля данных в пакете, в микросекундах в виде 3.2, 1.6, или 0.8.

Типы данных: double

Режим сжатия HE-LTF в виде 4 или 2. Это свойство указывает на тип HE-LTF, где значение 4 или 2соответствует четыре раза или два раза режим сжатия длительности HE-LTF, соответственно. Тип HE-LTF перечисляется в Таблице 27-1 [2] как:

  • 2xHE-LTF – Длительность 6,4 μs с длительностью защитного интервала 0,8 μs или 1,6 μs

  • 4xHE-LTF – Длительность 12,8 μs с длительностью защитного интервала 0,8 μs или 3,2 μs

Для получения дополнительной информации о HE-LTF смотрите Раздел 27.3.10.10 из [2].

Типы данных: double

Индикатор сжатия HE-SIG-B в виде числового или логического 1 TRUE) или 0 ложь). Чтобы включить сжатие HE-SIG-B для полной полосы пропускания 20 МГц передача MU-MIMO, установите это свойство на 1 TRUE).

Зависимости

Это свойство применяется только, когда вы указываете на полосу пропускания канала на 20 МГц путем установки AllocationIndex к значению в интервале [192,199].

Типы данных: логический

Модуляция и схема кодирования (MCS) для поля HE-SIG-B в виде целого числа в интервале [0, 5].

Типы данных: double

Индикатор модуляции двойной несущей (DCM) HE-SIG-B в виде числового или логического 1 TRUE) или 0 ложь). Значение 1 TRUE) указывает, что поле HE-SIG-B модулируется с DCM. Значение 0 ложь) указывает, что поле HE-SIG-B не модулируется с DCM.

Зависимости

Это свойство применяется только когда MCS подсвойство каждого элемента User свойством является 0, 1, 3, или 4.

Типы данных: логический

Восходящая индикация в виде числового или логического 1 TRUE) или 0 ложь). Чтобы указать, что PPDU отправляется на нисходящей передаче, устанавливает это свойство на 0 ложь). Чтобы указать, что PPDU отправляется на восходящей передаче, устанавливает это свойство на 1 TRUE).

Типы данных: логический

Идентификатор цвета основной услуги установлена (BSS) в виде целого числа в интервале [0, 63].

Типы данных: double

Пространственная индикация повторного использования в виде целого числа в интервале [0, 15].

Типы данных: double

Информация о длительности для возможности передачи (TXOP) защита в виде целого числа в интервале [0, 127]. За исключением первого бита, который задает гранулярность длины TXOP, каждый бит поля TXOP "SIG HE" равен TXOPDuration. Поэтому длительность в микросекундах должна быть преобразована согласно процедуре, изложенной в Таблице 27-18 [2].

Типы данных: double

Индикатор режима высокого Доплера в виде числового или логического 0 ложь) или 1 TRUE). Чтобы указать на режим высокого Доплера в поле HE-SIG-A, установите это свойство на 1 TRUE).

Зависимости

1 TRUE) значение для этого свойства допустимо только когда NumSpaceTimeStreams подсвойство каждого элемента RU свойство меньше чем или равно 4.

Типы данных: логический

Периодичность Midamble поля данных HE, в количестве символов OFDM в виде 10 или 20.

Зависимости

Это свойство применяется только когда HighDoppler свойством является 1 TRUE).

Типы данных: double

Функции объекта

getNumPostFECPaddingBitsВычислите требуемое количество дополнительных битов пост-FEC
getPSDULengthВычислите длина WUR PSDU или HE
packetFormat Возвратите формат пакета WLAN
ruInfoВозвратите модульную информацию о выделении ресурса формата HE
showAllocationПокажите выделение модуля ресурса (RU)

Примеры

свернуть все

Скрипт Open Live Script

Создайте многопользовательский объект настройки HE на 20 МГц с набором индекса выделения к 0. Индекс выделения 0 задает девять RU с 26 тонами в канале на 20 МГц.

cfgMU = wlanHEMUConfig(0);
for i=1:numel(cfgMU.User)
    % Set the APEPLength of each user
    cfgMU.User{i}.APEPLength = 100;
end

Отобразите свойства объектов настройки для четвертого пользователя.

cfgMU.User{4}
ans =
  wlanHEMUUser with properties:

              APEPLength: 100
                     MCS: 0
     NumSpaceTimeStreams: 1
                     DCM: 0
           ChannelCoding: 'LDPC'
                   STAID: 0
    NominalPacketPadding: 0
    PostFECPaddingSource: 'mt19937ar with seed'
      PostFECPaddingSeed: 4

   Read-only properties:
                RUNumber: 4
Скрипт Open Live Script

Создайте HE объект настройки МУ для передачи на 40 МГц с индексом выделения 11000000 для каждого подканала на 20 МГц. Эта настройка задает два RU с 242 тонами, каждого с одним пользователем.

cfgHEMU = wlanHEMUConfig(["11000000" "11000000"],'NumTransmitAntennas',2);

Сконфигурируйте первый RU и первого пользователя.

cfgHEMU.RU{1}.SpatialMapping = 'Direct';
cfgHEMU.User{1}.APEPLength = 1e3;
cfgHEMU.User{1}.MCS = 2;
cfgHEMU.User{1}.NumSpaceTimeStreams = 2;
cfgHEMU.User{1}.ChannelCoding = 'LDPC';
cfgHEMU.User{1}.NominalPacketPadding = 16;

Сконфигурируйте второй RU и второго пользователя.

cfgHEMU.RU{2}.SpatialMapping = 'Fourier';
cfgHEMU.User{2}.APEPLength = 500;
cfgHEMU.User{2}.MCS = 3;
cfgHEMU.User{2}.NumSpaceTimeStreams = 1;
cfgHEMU.User{2}.ChannelCoding = 'LDPC';
cfgHEMU.User{2}.NominalPacketPadding = 8;

Отобразите свойства объектов настройки для обоих RU и обоих пользователей.

disp(cfgHEMU)
  wlanHEMUConfig with properties:

                     RU: {[1x1 wlanHEMURU]  [1x1 wlanHEMURU]}
                   User: {[1x1 wlanHEMUUser]  [1x1 wlanHEMUUser]}
    NumTransmitAntennas: 2
                   STBC: 0
          GuardInterval: 3.2000
              HELTFType: 4
                SIGBMCS: 0
                SIGBDCM: 0
       UplinkIndication: 0
               BSSColor: 0
           SpatialReuse: 0
           TXOPDuration: 127
            HighDoppler: 0

   Read-only properties:
       ChannelBandwidth: 'CBW40'
        AllocationIndex: [192 192]

cfgHEMU.RU{1:2}
ans =
  wlanHEMURU with properties:

    PowerBoostFactor: 1
      SpatialMapping: 'Direct'

   Read-only properties:
                Size: 242
               Index: 1
         UserNumbers: 1


ans =
  wlanHEMURU with properties:

    PowerBoostFactor: 1
      SpatialMapping: 'Fourier'

   Read-only properties:
                Size: 242
               Index: 2
         UserNumbers: 2


cfgHEMU.User{1:2}
ans =
  wlanHEMUUser with properties:

              APEPLength: 1000
                     MCS: 2
     NumSpaceTimeStreams: 2
                     DCM: 0
           ChannelCoding: 'LDPC'
                   STAID: 0
    NominalPacketPadding: 16
    PostFECPaddingSource: 'mt19937ar with seed'
      PostFECPaddingSeed: 1

   Read-only properties:
                RUNumber: 1


ans =
  wlanHEMUUser with properties:

              APEPLength: 500
                     MCS: 3
     NumSpaceTimeStreams: 1
                     DCM: 0
           ChannelCoding: 'LDPC'
                   STAID: 0
    NominalPacketPadding: 8
    PostFECPaddingSource: 'mt19937ar with seed'
      PostFECPaddingSeed: 2

   Read-only properties:
                RUNumber: 2
Скрипт Open Live Script

HE настройка MU-MIMO со сжатием SIGB

Сгенерируйте полный HE полосы пропускания настройка MU-MIMO в полосе пропускания на 20 МГц со сжатием SIGB. Все три пользователя находятся на сингле, довольном канал, который включает только пользовательские полевые биты.

cfgHE = wlanHEMUConfig(194);
cfgHE.NumTransmitAntennas = 3;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y))

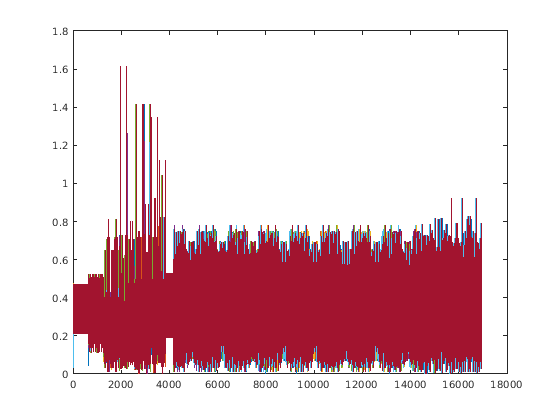

Figure contains an axes object. The axes object contains 3 objects of type line.

Сгенерируйте полный HE полосы пропускания форма волны MU-MIMO в полосе пропускания на 80 МГц со сжатием SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет трех пользователей.

cfgHE = wlanHEMUConfig(214);
cfgHE.NumTransmitAntennas = 7;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y));

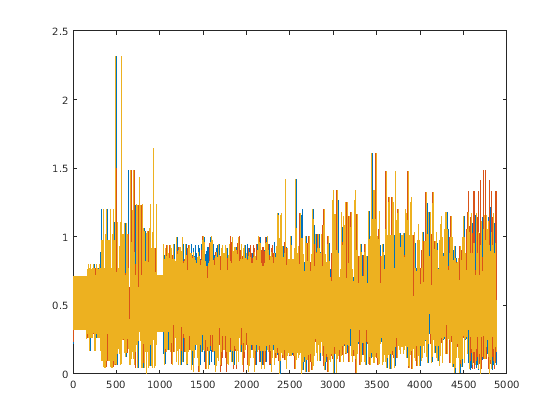

Figure contains an axes object. The axes object contains 7 objects of type line.

HE настройка MU-MIMO без сжатия SIGB

Сгенерируйте полный HE полосы пропускания настройка MU-MIMO в полосе пропускания на 20 МГц без сжатия SIGB. Все три пользователя находятся на сингле, довольном канал, который включает и распространенный и пользовательские полевые биты.

cfgHE = wlanHEMUConfig(194);
cfgHE.SIGBCompression = false;
cfgHE.NumTransmitAntennas = 3;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y))

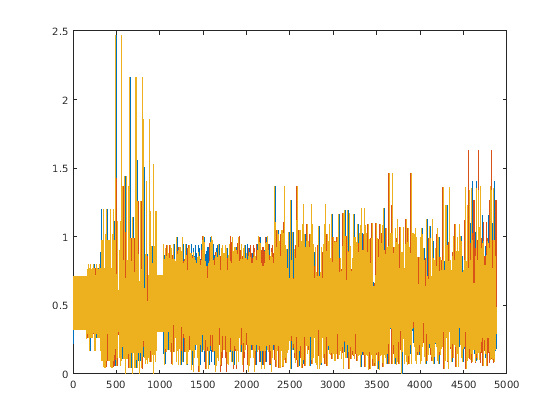

Figure contains an axes object. The axes object contains 3 objects of type line.

Сгенерируйте HE на 80 МГц форма волны МУ для шести пользователей без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет четырех пользователей. Канал содержимого HE-SIG-B 2 имеет двух пользователей.

cfgHE = wlanHEMUConfig([202 114 192 193]);
cfgHE.NumTransmitAntennas = 6;
for i = 1:numel(cfgHE.RU)
    cfgHE.RU{i}.SpatialMapping = 'Fourier';
end

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y));

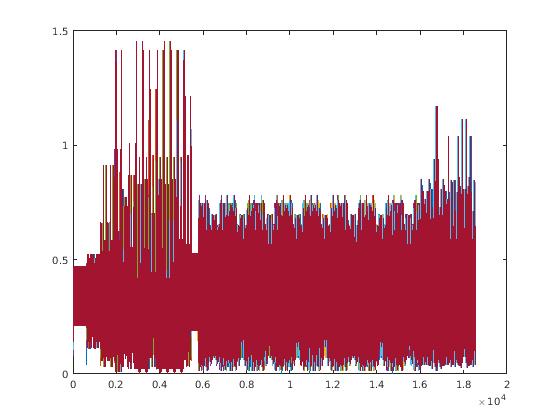

Figure contains an axes object. The axes object contains 6 objects of type line.

Сгенерируйте полный HE полосы пропускания форма волны MU-MIMO в полосе пропускания на 80 МГц без сжатия SIGB. Канал содержимого HE-SIG-B 1 имеет семь пользователей. Канал содержимого HE-SIG-B 2 имеет нулевых пользователей.

cfgHE = wlanHEMUConfig([214 115 115 115]);
cfgHE.NumTransmitAntennas = 7;

Создайте данные PSDU для всех пользователей.

psdu = cell(1,numel(cfgHE.User));
psduLength = getPSDULength(cfgHE);
for j = 1:numel(cfgHE.User)
    psdu = randi([0 1],psduLength(j)*8,1,'int8');
end

Сгенерируйте и постройте форму волны.

y = wlanWaveformGenerator(psdu,cfgHE);
plot(abs(y))

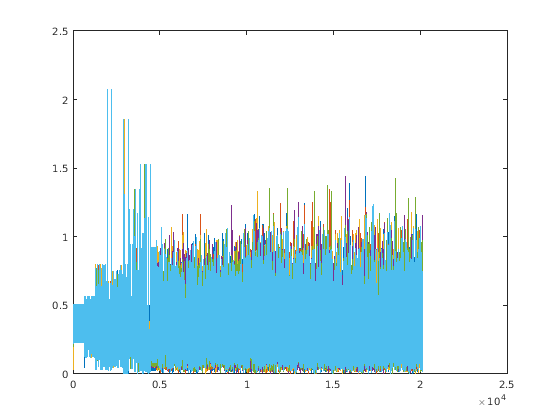

Figure contains an axes object. The axes object contains 7 objects of type line.

Скрипт Open Live Script

Создайте настройку MU-MIMO на 80 МГц с тремя пользователями в одном RU со сжатием SIG-B. Отобразите свойства объектов настройки.

cfgMU = wlanHEMUConfig(210);
cfgMU.NumTransmitAntennas = 3;
cfgMU.User{1}.NumSpaceTimeStreams = 1;
cfgMU.User{2}.NumSpaceTimeStreams = 1;
cfgMU.User{3}.NumSpaceTimeStreams = 1;
disp(cfgMU)
  wlanHEMUConfig with properties:

                     RU: {[1x1 wlanHEMURU]}
                   User: {1x3 cell}
    NumTransmitAntennas: 3
                   STBC: 0
          GuardInterval: 3.2000
              HELTFType: 4
                SIGBMCS: 0
                SIGBDCM: 0
       UplinkIndication: 0
               BSSColor: 0
           SpatialReuse: 0
           TXOPDuration: 127
            HighDoppler: 0

   Read-only properties:
       ChannelBandwidth: 'CBW80'
        AllocationIndex: 210
Скрипт Open Live Script

Создайте настройку на 160 МГц с помощью верхнего центрального RU с 26 тонами. Создаются в общей сложности четыре RU. Тональные присвоения RU 996, 484, 484, и 26. Один пользователь выделяется каждому RU. Последний созданный RU является центральным RU с 26 тонами. Отобразите свойства настройки объекта.

cfgMU = wlanHEMUConfig([208 115 115 115 200 114 114 200], ...
    'UpperCenter26ToneRU',true);
cfgMU.RU{:}
ans =
  wlanHEMURU with properties:

    PowerBoostFactor: 1
      SpatialMapping: 'Direct'

   Read-only properties:
                Size: 996
               Index: 1
         UserNumbers: 1


ans =
  wlanHEMURU with properties:

    PowerBoostFactor: 1
      SpatialMapping: 'Direct'

   Read-only properties:
                Size: 484
               Index: 3
         UserNumbers: 2


ans =
  wlanHEMURU with properties:

    PowerBoostFactor: 1
      SpatialMapping: 'Direct'

   Read-only properties:
                Size: 484
               Index: 4
         UserNumbers: 3


ans =
  wlanHEMURU with properties:

    PowerBoostFactor: 1
      SpatialMapping: 'Direct'

   Read-only properties:
                Size: 26
               Index: 56
         UserNumbers: 4

Больше о

развернуть все

Ссылки

[1] Станд. IEEE 802.11-2016 (Версия Станд. IEEE 802.11-2012). “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования”. Стандарт IEEE для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.

[2] IEEE P802.11ax™/D4.1. “Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования. Поправка 1: Улучшения для Высокой эффективности WLAN”. Спроектируйте Стандарт для Информационных технологий — Телекоммуникации и обмен информацией между системами. Локальные сети и городские компьютерные сети — Конкретные требования.

Расширенные возможности

Смотрите также

Объекты

Функции

Приложения

Темы

Введенный в R2018b

Документация WLAN Toolbox

Поддержка

Для просмотра документации необходимо авторизоваться на сайте
