Ширина луча антенны
beamwidth( строит ширину луча входной антенны на заданной частоте. Ширина луча является угловым разделением, при котором величина шаблона направленности уменьшается определенным значением с пика основного луча. Направленность уменьшается в направлении, заданном азимутом и углами возвышения антенны. antenna,frequency,azimuth,elevation)
Примечание
beamwidth графики только одна ширина луча для симметричных шаблонов.
beamwidth не может интерпретировать данные хорошо для частичных угловых данных.

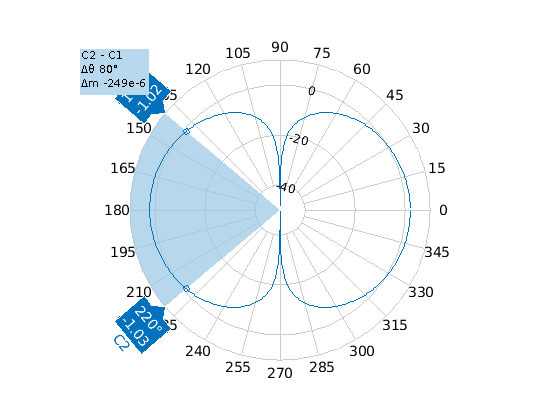

Постройте ширину луча для дипольной антенны в azimuth=0 и elevation=1:1:360 (x-z плоскость)
d = dipole; beamwidth(d,70e6,0,1:1:360);
Вычислите ширину луча спиральной антенны и углы ширины луча. Антенна имеет угол азимута 1:1:360 степени, угол возвышения 0 градусов на плоскости X-Y и дБ вниз значение 5 дБ.
hx = helix; [bw,angles] = beamwidth(hx,2e9,1:1:360,0,5)
bw = 144
angles = 1×2
143 287
Создайте fractalGasket антенна object.
fg = fractalGasket("NumIterations",4,"TiltAxis",[0 1 0],'Tilt',90);
Вычислите ширину луча и угол fractalGasket.
[bw,ang] = beamwidth(fg,1.3e9,0,0:1:360) % bw is a 2-by-1 vector.bw = 2×1
24.0000
24.0000
ang = 2×2
348 12
168 192

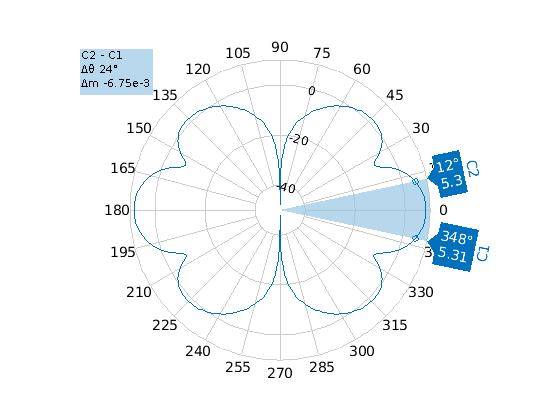

Постройте ширину луча.
beamwidth(fg,1.3e9,0,0:1:360)
Постройте второе решение для ширины луча
Получите polarpattern указатель.
P = polarpattern('gco'); Скройте промежуток ширины луча и удалите курсор C1 и C2. Все курсоры могут также быть удалены с помощью функционального removeCursors.
showSpan(P,0); removeCursors(P,1); removeCursors(P,2);

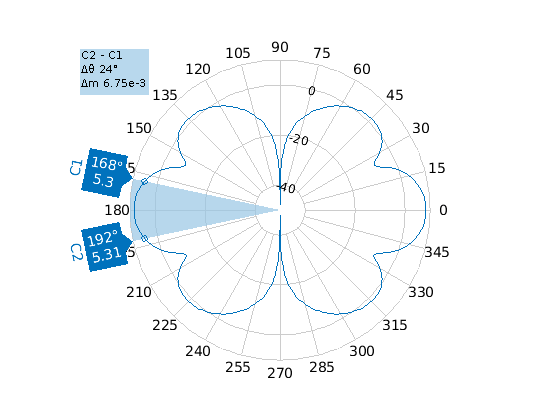

Добавьте курсоры в другой стороне графика, и второе решение для ширины луча отображено.
addCursor(P,ang(2,:)); showSpan(P,1);
