contour

Отобразите контурную карту данных о распространении RF в Средстве просмотра Сайта

Синтаксис

contour(pd)

contour(___,Name,Value)

Описание

contour(pd) создает заполненный контурный график в текущем Средстве просмотра Сайта. Контуры окрашены согласно значениям данных соответствующих местоположений.

пример

contour(___,Name,Value) создает заполненную контурную карту с дополнительными опциями, заданными аргументами пары "имя-значение".

Примеры

свернуть все

Полная карта Используя данные SINR

Скрипт Open Live Script

Задайте названия и местоположение сайтов вокруг Бостона.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

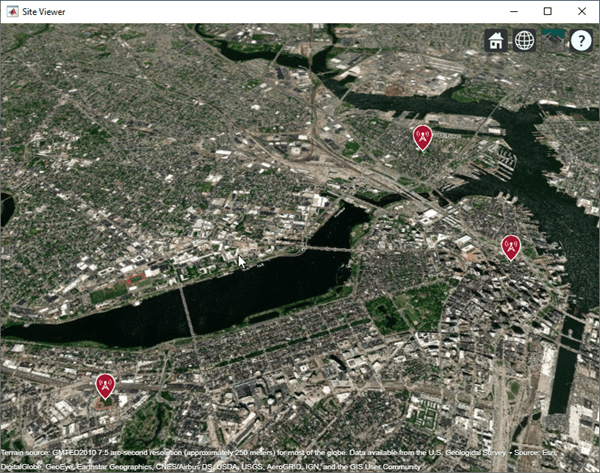

Создайте массив ретрансляторов.

txs = txsite("Name",names,...
       "Latitude",lats,...
       "Longitude",lons, ...
       "TransmitterFrequency",2.5e9);
show(txs)

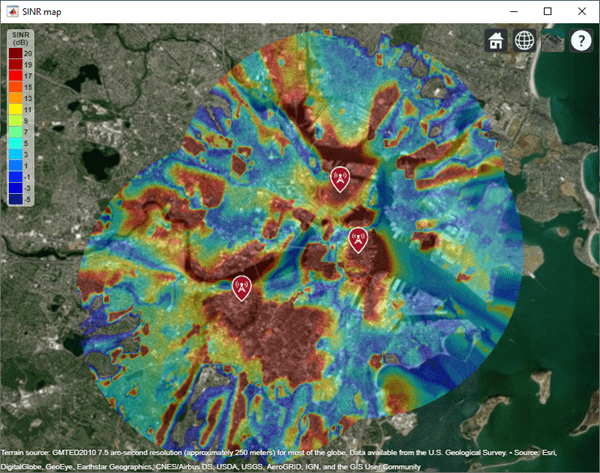

Создайте сигнал к интерференции плюс шумовое отношение (SINR) карта, где источник сигнала для каждого местоположения выбран как ретранслятор с самым сильным сигналом.

sv1 = siteviewer("Name","SINR map");
sinr(txs,"MaxRange",5000)

Возвратите данные о распространении SINR.

pd = sinr(txs,"MaxRange",5000);
[sinrDb,lats,lons] = getDataVariable(pd,"SINR");

Вычислите способность с помощью Шенноновской-Hartley теоремы.

bw = 1e6; % Bandwidth is 1 MHz
sinrRatio = 10.^(sinrDb./10); % Convert from dB to power ratio
capacity = bw*log2(1+sinrRatio)/1e6; % Unit: Mbps

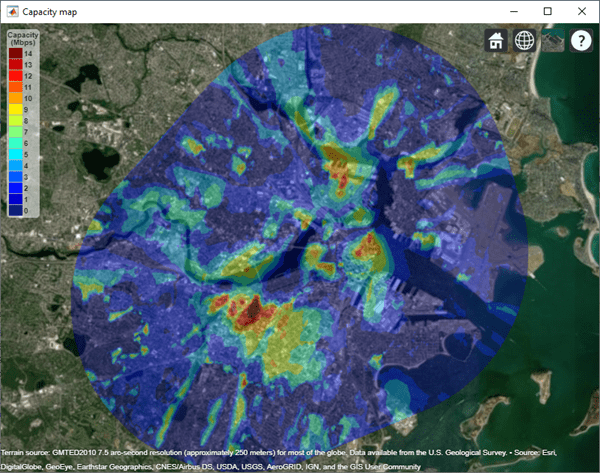

Создайте новые данные о распространении для способности, сопоставляют и отображают контурный график.

pdCapacity = propagationData(lats,lons,"Capacity",capacity);
sv2 = siteviewer("Name","Capacity map");
legendTitle = "Capacity" + newline + "(Mbps)";
contour(pdCapacity,"LegendTitle",legendTitle);

Входные параметры

свернуть все

`pd` — Данные о распространении
`propagationData` объект (значение по умолчанию)

Данные о распространении в виде propagationData объект.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Type','power'

`DataVariableName` — Переменная данных к контурной карте
`DataVariableName` (значение по умолчанию) | вектор символов | строковый скаляр

Переменная данных к контурной карте в виде разделенной запятой пары, состоящей из 'DataVariableName' и вектор символов или строковый скаляр, соответствующий имени переменной в таблице данных раньше, создавали контейнерный объект данных о распространении pd.

Типы данных: char | string

`Type` — Тип значения, чтобы построить
`'custom'` (значение по умолчанию) | `'power'` | `'efield'` | `'sinr'` | `'pathloss'`

Тип значения, чтобы построить в виде разделенной запятой пары, состоящей из 'Type' и одно из значений в 'Type' столбец:

Ввод	ColorLimits	LegendTitle
`'custom'`	`[min(Data) max(Data)]`	`''`
`'power'`	[-120 -5]	`'Power (dBm)'`
`'efield'`	[20 135]	`'E-field (dBuV/m)'`
`'sinr'`	[-5 20]	`'SINR (dB)'`
`'pathloss'`	[45 160]	`'Path loss (dB)'`

Значение по умолчанию для Levels вектор с линейно распределёнными значениями, ограниченный ColorLimits.

Типы данных: char | string

`Levels` — Уровни значения данных, чтобы построить
числовой вектор

Уровни значения данных, чтобы построить в виде разделенной запятой пары, состоящей из 'Levels' и числовой вектор. Каждый уровень отображен как различный цветной, заполненный контур на карте. Цвета выбраны с помощью Colors если задано, или иначе Colormap и ColorLimits. Точки данных со значениями ниже минимального уровня не включены в график.

Значение по умолчанию для Levels вектор с линейно распределёнными значениями, ограниченный ColorLimits.

Типы данных: double

`Colors` — Цвета точек данных
M-by-3 массив RGB | массив строк | массив ячеек из символьных векторов

Цвета заполненных контуров в виде разделенной запятой пары, состоящей из 'Colors' и массив M-3 RGB (красный, синий, зеленый) или массив строк или массив ячеек из символьных векторов. Цвета присвоены поэлементные значениям в Levels для окраски соответствующих точек. Цвета не могут использоваться с Colormap и ColorLimits.

Типы данных: double | char | string

`Colormap` — Карта цветов для окраски точек
`'jet(256)'` (значение по умолчанию) | предопределенное имя палитры | M-by-3 массив триплетов RGB

Палитра для окрашивающих точек в виде разделенной запятой пары, состоящей из 'Colormap' и предопределенное имя палитры или M-by-3 массив RGB (красный, синий, зеленый) триплеты, которые задают отдельные цвета M. Colormap не может использоваться с Colors.

Типы данных: double | char | string

`ColorLimits` — Цветные пределы для карты цветов
двухэлементный вектор

Цветные пределы для палитры в виде разделенной запятой пары, состоящей из 'ColorLimits' и двухэлементный вектор из формы [min макс.]. Цветные пределы указывают на значения уровня данных, которые сопоставляют с первым и последним, раскрашивает палитру. ColorLimits не может использоваться с Colors.

Типы данных: double

`Transparency` — Прозрачность контурной карты
0.4 (значение по умолчанию) | числовой скаляр в области значений [0,1]

Прозрачность контурного графика в виде числового скаляра в области значений [0,1], где 0 абсолютно прозрачно и 1 абсолютно непрозрачно.

Типы данных: double

`ShowLegend` — Покажите цветную легенду на карте
`true` (значение по умолчанию) | `false`

Покажите цветную легенду на карте в виде разделенной запятой пары, состоящей из 'ShowLegend' и true или false.

Типы данных: логический

`LegendTitle` — Заголовок цветной легенды
вектор символов | строковый скаляр

Заголовок цветной легенды в виде разделенной запятой пары, состоящей из 'LegendTitle' и вектор символов или строковый скаляр.

Типы данных: string | char

`Map` — Сопоставьте для поверхностных данных
`siteviewer` объект

Сопоставьте для поверхностных данных в виде разделенной запятой пары, состоящей из 'Map' и siteviewer объект.^[1] Значением по умолчанию является текущее Средство просмотра Сайта или новое Средство просмотра Сайта, если ни один не открыт.

Типы данных: char | string

Смотрите также

plot | interp | getDataVariable

Введенный в R2020a

^[1] Выравнивание контуров и меток области является представлением функции, обеспеченной по условию поставщики, и не подразумевает подтверждение MathWorks^®.
