Каталог диэлектрических материалов

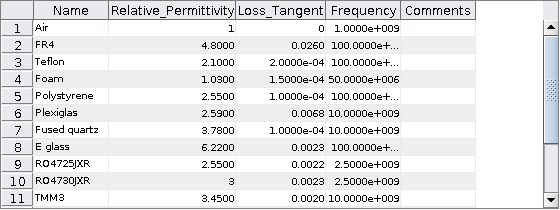

Откройте диэлектрический каталог.
dc = DielectricCatalog; open(dc)
Перечислите свойства диэлектрического материала Foam.
s = find(dc,'Foam')s = struct with fields:
Name: 'Foam'
Relative_Permittivity: 1.0300
Loss_Tangent: 1.5000e-04
Frequency: 50000000
Comments: ''
Используйте материальную Пену в качестве диэлектрика в антенне полости высоты и интервала, 0,0060 м.
d = dielectric('Foam'); c = cavity('Height',0.0060,'Spacing',0.0060,'Substrate',d)
c =
cavity with properties:
Exciter: [1x1 dipole]
Substrate: [1x1 dielectric]
Length: 0.2000
Width: 0.2000
Height: 0.0060
Spacing: 0.0060
EnableProbeFeed: 0
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]

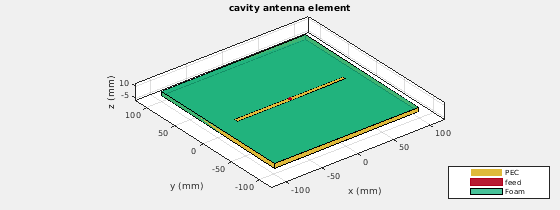

show (c)

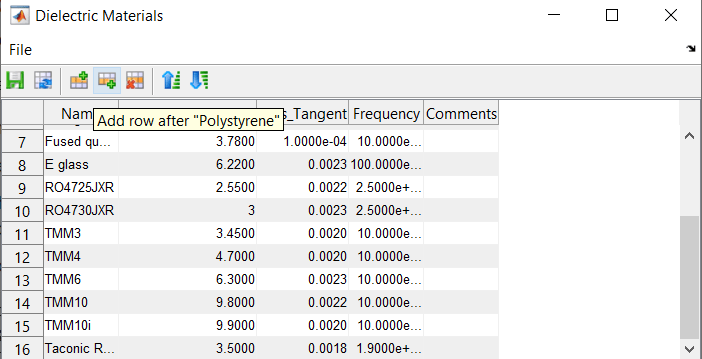

dielectric Материал в диэлектрическом каталогеОткройте диэлектрический каталог при помощи openDielectric Catalog function.To добавляют новый материал в диэлектрический каталог, нажимают на значок сложения строки.

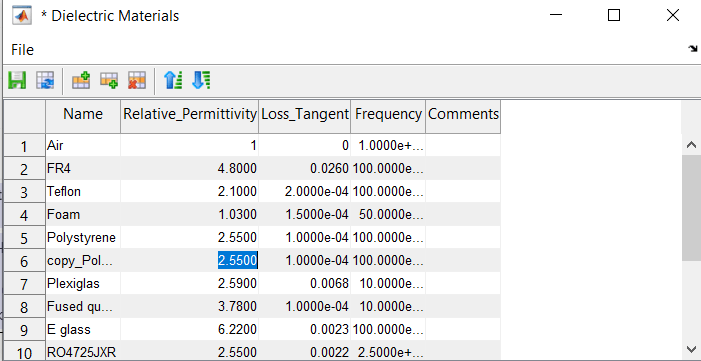

Дублирующаяся запись диэлектрического материала появляется ниже выбранной строки.

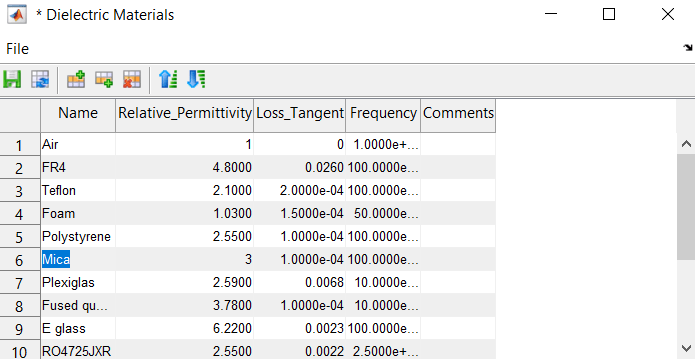

Можно изменить запись путем определения желаемого имени, проницаемости, частоты и толщины материала, чтобы настроить.
Можно получить доступ к новому добавленному диэлектрическому материалу при помощи dielectric объект.
