impedance

Входной импеданс антенны; отсканируйте импеданс массива

свернуть все на странице

Синтаксис

impedance(antenna,frequency)
z = impedance(antenna,frequency)
impedance(array,frequency,elementnumber)
z = impedance(array,frequency,elementnumber)

Описание

пример

impedance(antenna,frequency) вычисляет входной импеданс объекта антенны и строит сопротивление и реактивное сопротивление по заданной частоте.

пример

z = impedance(antenna,frequency) возвращает импеданс объекта антенны, по заданной частоте.

impedance(array,frequency,elementnumber) вычисляет и строит импеданс скана заданного антенного элемента в массиве.

z = impedance(array,frequency,elementnumber) возвращает импеданс скана заданного антенного элемента в массиве.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите и постройте импеданс плоской дипольной антенны по частотному диапазону 50 МГц - 100 МГц.

h = dipole;
impedance (h,50e6:1e6:100e6);

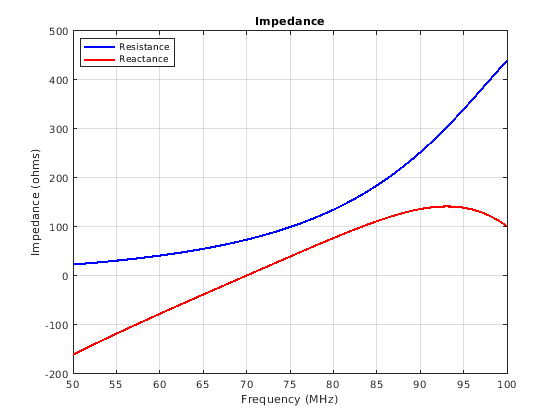

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Скрипт Open Live Script

Вычислите импеданс скана линейной матрицы по умолчанию по частотному диапазону 50 МГц к 100 МГц.

h = linearArray;
z = impedance(h,50e6:1e6:100e6)
z = 51×2 complex
102 ×

   0.2906 - 1.7345i   0.2906 - 1.7345i
   0.3019 - 1.6531i   0.3019 - 1.6531i
   0.3135 - 1.5735i   0.3135 - 1.5735i
   0.3253 - 1.4955i   0.3253 - 1.4955i
   0.3374 - 1.4189i   0.3374 - 1.4189i
   0.3497 - 1.3435i   0.3497 - 1.3435i
   0.3624 - 1.2693i   0.3624 - 1.2693i
   0.3754 - 1.1961i   0.3754 - 1.1961i
   0.3887 - 1.1237i   0.3887 - 1.1237i
   0.4024 - 1.0521i   0.4024 - 1.0521i
      ⋮

Входные параметры

свернуть все

Объект Antenna в виде скаляра.

Объект Array в виде скаляра.

Частотный диапазон, чтобы вычислить импеданс в виде скаляра в герц или векторе с каждым модулем элемента в Гц.

Пример: 50e6:1e6:100e6

Типы данных: double

Номер антенного элемента в массиве в виде скаляра.

Пример 1

Типы данных: double

Выходные аргументы

свернуть все

Входной импеданс антенны или импеданс скана массива, возвращенного как комплексное число в Омах. Действительная часть комплексного числа указывает на сопротивление. Мнимая часть комплексного числа указывает на реактивное сопротивление.

Примечание

Antenna Toolbox™ кэширует значения импеданса при выполнении впервые так, чтобы последующие запуски были быстрее.

Смотрите также

Представленный в R2015a

Документация Antenna Toolbox
