PCBServices

Настройте генерацию файла PCB для PCB производственный сервис

расширьте все на странице

Описание

Используйте PCBServices объект настроить генерацию файла печатной платы (PCB) для PCB производственный сервис.

Создание

Синтаксис

w = PCBServices.servicetype

Описание

пример

w = PCBServices.servicetype создает файл Гербера на основе типа сервиса, заданного в servicetype.

Входные параметры

развернуть все

`servicetype` — Тип сервиса от сервисного пакета PCB
символьный вектор

Тип сервиса от сервисного пакета PCB в виде одного из следующего:

AdvancedCircuitsWriter – Сконфигурируйте генерацию файла Гербера для Усовершенствованного производства Схем.
CircuitPeopleWriter – Сконфигурируйте генерацию файла Гербера для CircuitPeople онлайновое средство просмотра.
DirtyPCBsWriter – Сконфигурируйте генерацию файла Гербера для Грязного производства PCBs.
EuroCircuitsWriter – Сконфигурируйте генерацию файла Гербера для EuroCircuits онлайновое средство просмотра.
GerberLookWriter – Сконфигурируйте генерацию файла Гербера для GerbLook онлайновое средство просмотра.
GerberViewerWriter – Сконфигурируйте генерацию файла Гербера для GerberViewer онлайновое средство просмотра.
MayhewWriter – Сконфигурируйте генерацию файла Гербера для Labs Мэйхью онлайновое 3-D средство просмотра.
OSHParkWriter – Сконфигурируйте генерацию файла Гербера для ОШСКОГО производства PCB Парка.
PCBWayWriter – Сконфигурируйте генерацию файла Гербера для производства PCB PCBWay.
ParagonWriter – Сконфигурируйте генерацию файла Гербера для Образцовой Робототехники онлайновое средство просмотра.
SeeedWriter – Сконфигурируйте генерацию файла Гербера для производства PCB Fusion Seeed.
SunstoneWriter – Сконфигурируйте генерацию файла Гербера для производства PCB Sunstone.
ZofzWriter – Сконфигурируйте генерацию файла Гербера для Zofz 3-D средство просмотра.

Пример: w = PCBServices.SunstoneWriter создает файлы Гербера, сконфигурированные, чтобы использовать PCB Sunstone производственный сервис.

Выходные аргументы

развернуть все

`w` — PCB производственный сервис
объект

PCB производственный сервис, возвращенный как объект.

Свойства

развернуть все

`BoardProfileFile` — Тип файла для профиля платы
`'legend'` | `'profile'`

Тип файла для платы профилирует в виде 'legend' или 'profile'.

Пример: w = PCBServices.SunstoneWriter; w.BoardProfileFile = 'profile'.

Типы данных: char | string

`BoardProfileLineWidth` — Ширина линии
1 | положительная скалярная величина

Ширина линии в виде положительной скалярной величины во фрезах.

Производители PCB варьируются на борту профиля. Наиболее распространенная ширина линии является нулем дробной ширины в выбранном модуле, например, 0,1 миллиметра.

Пример: w = PCBServices.SunstoneWriter; w.BoardProfileLineWidth = 0.1

Типы данных: double

`CoordPrecision` — Точность X и Y координирует записанный в файл
[2 6] | Вектор 1 на 2

Точность X и Y координирует записанный в файл в виде 1-by2 вектора [I F], где,

I Количество цифр в целой части, 0 <=I <=6.
F Количество цифр в дробной части, 4 <=F <=6.

Пример: w = PCBServices.SunstoneWriter; w.CoordPrecision = [1 3]

Типы данных: double

`CoordUnits` — Модули координаты X и Y
`'in'` | `'mm'`

Модули X и Y координируют в виде дюймов или миллиметров.

Пример: w = PCBServices.SunstoneWriter; w.CoordUnits = 'mm'

Типы данных: char | string

`CreateArchiveFile` — Создает один архивный файл со всеми файлами Гербера
1 (значение по умолчанию) | `0`

Создает один архивный файл со всеми файлами Гербера в виде 1 или 0.

Пример: w = PCBServices.SunstoneWriter; w.CreateArchiveFile = 0

Типы данных: логический

`DefaultViaDiameter` — Через диаметр развертки
`3.0000e-04` | положительная скалярная величина

Через диаметр развертки в виде положительной скалярной величины в метрах. Производители PCB также вызывают его минимальный диаметр отверстия развертки.

Пример: w = PCBServices.SunstoneWriter; w.DefaultViaDiameter = 0.1

Типы данных: double

`DrawArcsUsingLines` — Обеспечьте дуги, которые будут проведены с помощью
0 | 1

Обеспечьте дуги, которые будут проведены с помощью в виде 1 или 0.

Пример: w = PCBServices.SunstoneWriter; w.DrawArcsUsingLines = 0

Типы данных: логический

`ExtensionLevel` — Содержимое функции для формата файла Гербера
1 (значение по умолчанию) | `2`

Содержимое функции для формата файла Гербера в виде:

1 - Расширение 1 является самой совместимой установкой для нисходящего PCB производственные инструменты.
2 - Расширение 2 добавляет атрибуты файла %TF.<attr>*%" к заголовку и нижнему колонтитулу файлов Гербера.

Пример: w = PCBServices.SunstoneWriter; w.ExtensionLevel = 2

Типы данных: double

`Filename` — Имя всех файлов, содержащих проект Гербера
`'untitled'` (значение по умолчанию) | вектор символов

Имя всех файлов, содержащих Гербера, проектирует в виде вектора символов.

Пример: w = PCBServices.SunstoneWriter; w.Filename = 'antenna_design'.

Типы данных: char | string

`Files` — Стек Define файлов PCB
символьный вектор

Стек Define файлов PCB в виде вектора символов. Это определение включает:

Файлы множителей, описывающие один PCB.
Записан "файл" как объект memory, содержащий буферы, которые описывают или содержат содержимое файла перед файлом.
Вектор ячейки из Gerber.FileFunction объекты, один на файл.

Типы данных: cell | char | string

`IncludeRootFolderInZip` — Включайте папку верхнего уровня в архив zip
1 | 0

Включайте папку верхнего уровня в архив zip в виде 1 или 0.

Пример: w = PCBServices.SunstoneWriter; w.IncludeRootFolderInZip = 0

Типы данных: логический

`PostWriteFcn` — Функция, чтобы вызвать после успешной операции записи
указатель на функцию (значение по умолчанию)

Функция, чтобы вызвать после успешной операции записи в виде указателя на функцию. В этом случае это sendTo функция. Это свойство убеждается, что местоположение файлов Гербера и веб-сайт производственного сервиса открыты после успешной функции записи.

Пример: w = PCBServices.SunstoneWriter; w.PostWriteFcn = @(obj)sendTo(obj)

Типы данных: function_handle

`SameExtensionForGerberFiles` — Используйте `.gbr` быть расширением файла для всех файлов Гербера
0 | 1

Используйте .gbr быть расширением файла для всех файлов Гербера в виде 0 или 1.

Пример: w = PCBServices.SunstoneWriter; w.SameExtensionForGerberFiles = 1

Типы данных: логический

`UseExcellon` — Сгенерируйте файлы развертки Экс-целлона
1 | 0

Сгенерируйте файлы развертки Экс-целлона в виде 0 или 1.

Пример: w = PCBServices.SunstoneWriter; w.UseExcellon = 1, генерирует файлы развертки формата Гербера с 'x2' расширение.

Типы данных: логический

Примеры

свернуть все

PCB Используя Labs Мэйхью 3-D средство просмотра

Скрипт Open Live Script

Создайте компланарную инвертированную антенну F.

fco = invertedFcoplanar('Height',14e-3,'GroundPlaneLength', 100e-3,  ...
                  'GroundPlaneWidth', 100e-3);

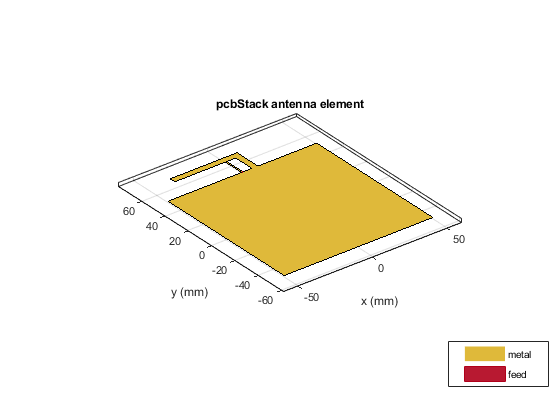

Используйте эту антенну в создании объекта стека PCB.

p = pcbStack(fco);
figure;
show(p)

Используйте средство записи Мэйхью с profile управление по просмотру PCB в 3D.

s = PCBServices.MayhewWriter;
s.BoardProfileFile = 'profile'

s =
  MayhewWriter with properties:

               BoardProfileFile: 'profile'
          BoardProfileLineWidth: 1
                 CoordPrecision: [2 6]
                     CoordUnits: 'in'
              CreateArchiveFile: 0
                 DefaultViaDiam: 3.0000e-04
             DrawArcsUsingLines: 1
                 ExtensionLevel: 1
                       Filename: 'untitled'
                          Files: {}
         IncludeRootFolderInZip: 0
                   PostWriteFcn: @(obj)sendTo(obj)
    SameExtensionForGerberFiles: 0
                    UseExcellon: 1

Создайте файл проекта антенны с помощью PCBWriter.

PW = PCBWriter(p,s);

Используйте gerberWrite метод, чтобы создать файлы Гербера из антенны проектирует файлы.

gerberWrite(PW)

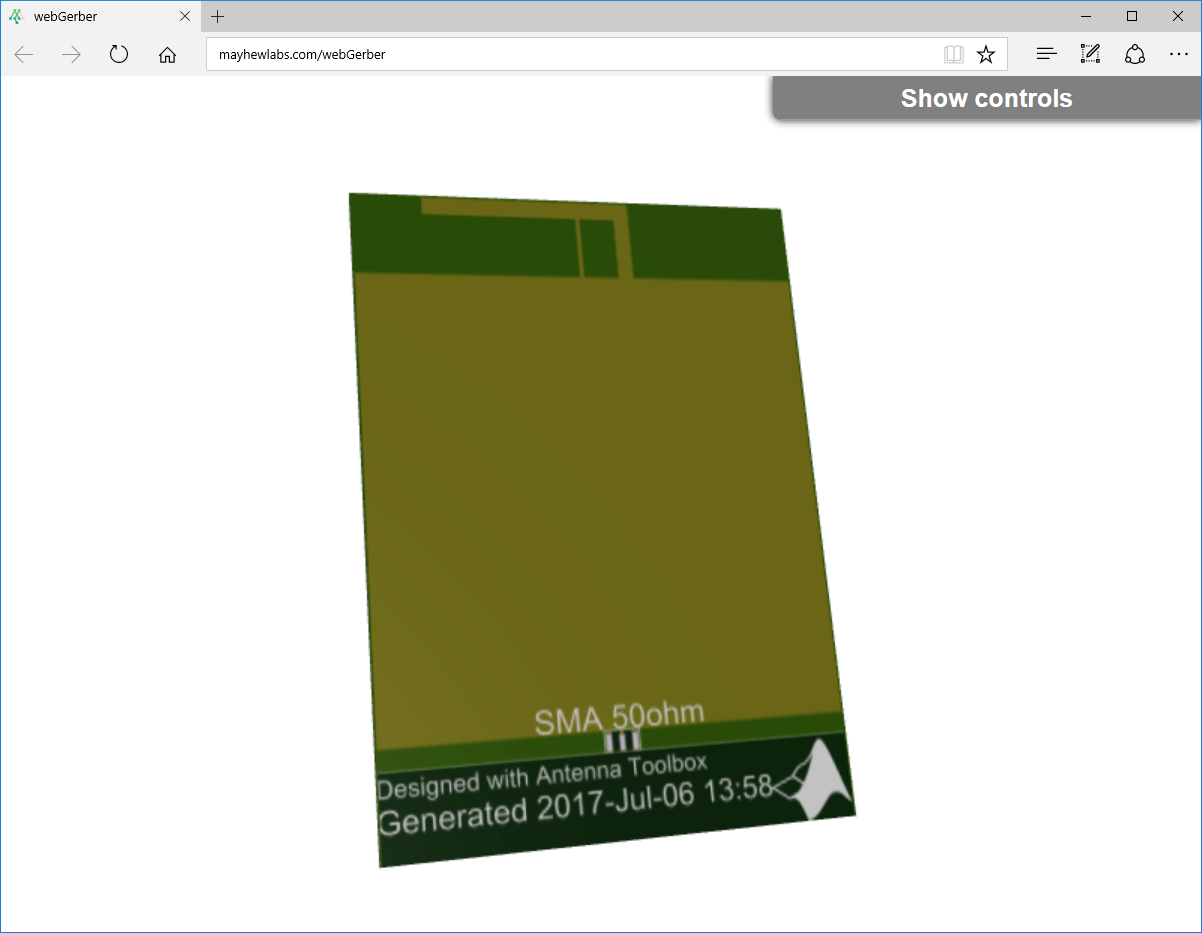

Местоположение папки и веб-сайта лабораторий Мэйхью открывается автоматически.

Чтобы просмотреть форум, перетащите мышью файлы. Нажмите Done.

Введенный в R2017b
