Извлеките и измените металлические слои от PCBReader объект
Используйте gerberRead функционируйте, чтобы импортировать верхний слой файл Гербера.
P = gerberRead('antenna_design_file.gtl');Извлеките металлический слой из файла с помощью shapes функция.
S = shapes(P);

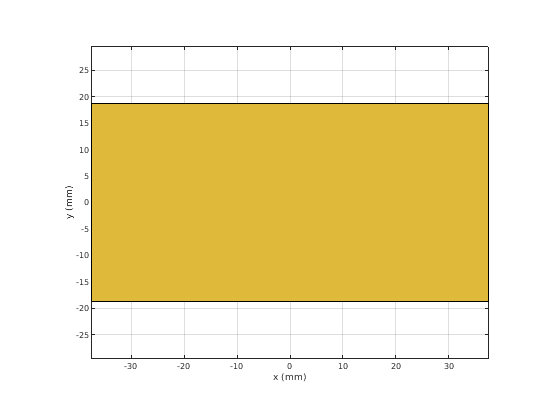

Просмотрите металлический слой.
figure show(S)
Измените металлический слой.
S.Vertices = [-1 0 0;-0.5 0.2 0;0 0 0;0.0375 -0.0188 0];

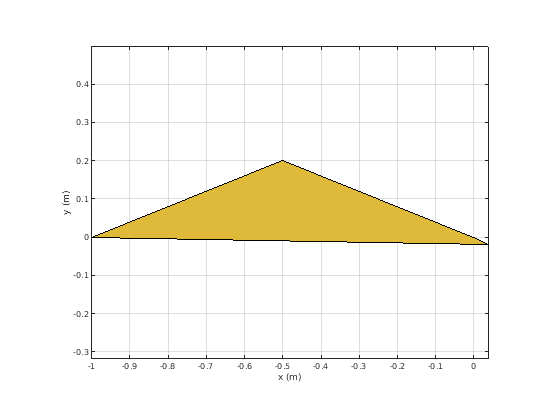

Просмотрите модифицированный металлический слой.
show(S)
PCBReader ОбъектСоздайте PCBReader объект.
B = PCBReader;
Импортируйте проект 2D слоя.
st = B.StackUp; st.Layer2 = 'UWBVivaldi.gtl'; st.Layer4 = 'UWBVivaldi.gbl'; B.StackUp = st;
Извлеките формы из металлических слоев.
S = shapes(B);

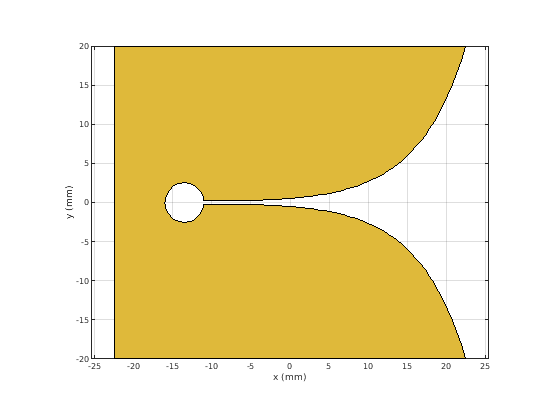

Просмотрите верхний слой файл Гербера.
figure show(S(1))

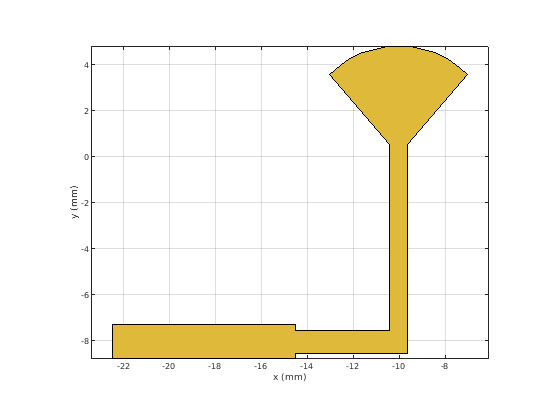

Просмотрите нижний слой файл Гербера.
figure show(S(2))
