Создайте дипольную антенну

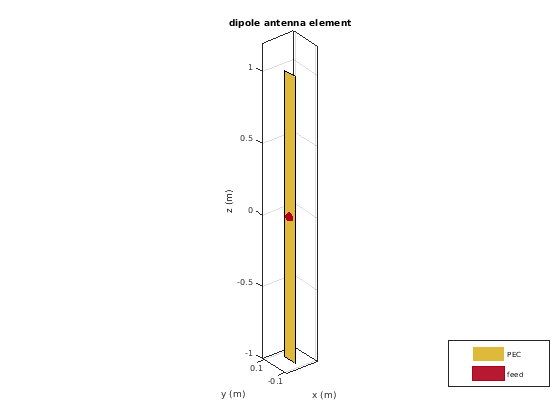

Создайте дипольную антенну в настройке по умолчанию.

ant = dipole;
show(ant);

Задайте точки, чтобы вычислить почти поле

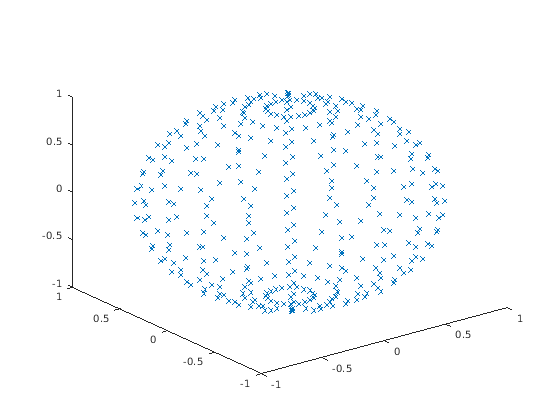

Близкие поля как имя предлагают, поля, которые вычисляются в непосредственной близости от антенны. В этом примере мы строим поля по сфере диаметра 2 метра и строивший в начале координат. Диполь имеет также длину два метра и строивший в начале координат. Таким образом, сфера полностью заключает диполь. Команда сферы генерирует 21 x 21 матрица для X, Y и Z. Они объединены, чтобы сгенерировать 441 точку как показано ниже.

[X, Y, Z] = sphere(20);
Points = [X(:), Y(:), Z(:)].';
plot3(Points(1,:), Points(2,:), Points(3,:), 'x');

Постройте почти поля

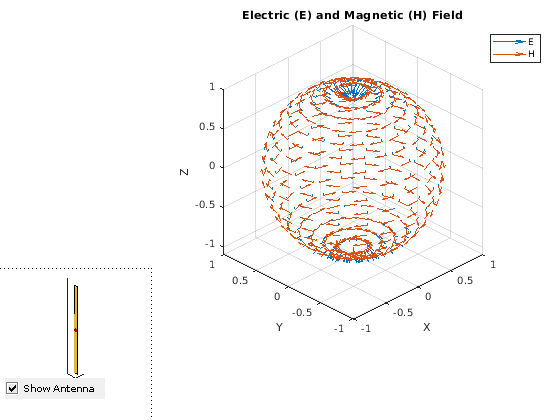

Почти поля в различных точках, вычисленных выше, могут быть построены при помощи функции EHfields как показано. По умолчанию и электрические и магнитные поля построены.

EHfields(ant, 70e6, Points);

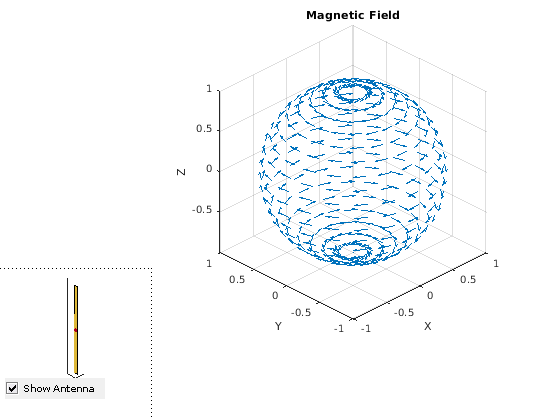

Отдельные поля могут быть построены при помощи Viewfield флаг. Ниже мы строим только магнитное поле. Как ожидалось направление магнитного поля следует за правилом правой руки из-за тока вдоль диполя.

EHfields(ant, 70e6, Points, 'ViewField', 'H');

Постройте электрическое поле

График ниже показов распределение электрического поля по точкам. Как ожидалось у нас есть линии электрического поля, выходящие из положительного заряда и в отрицательный заряд. Электрическое поле формирует циклы вдоль диполя. ScaleFields флаг используется, чтобы масштабировать размер вектора поля. В этом случае вектор электрического поля умножается на 2, чтобы искусственно увеличить размер векторов, чтобы сделать их явно видимыми.

EHfields(ant, 70e6, Points, 'ViewField', 'E', 'ScaleFields', [2,0]);

Выведите почти поля к рабочей области

Путем обеспечения RHS электрические и магнитные поля могут быть выведены к рабочей области, чтобы выполнить любые другие математические вычисления.

[E, H] = EHfields(ant, 70e6, Points);

Просто для уточнения, функция EHfields, вычисляет поля E-H в любой точке в пространстве. Это может использоваться, чтобы вычислить близость или далекие поля.
