Создайте V-дипольную антенну модели полосы

Создайте и отобразите dipoleVee объект антенны. V-диполь по умолчанию резонирует близко к 75 МГц.

antStrip = dipoleVee;

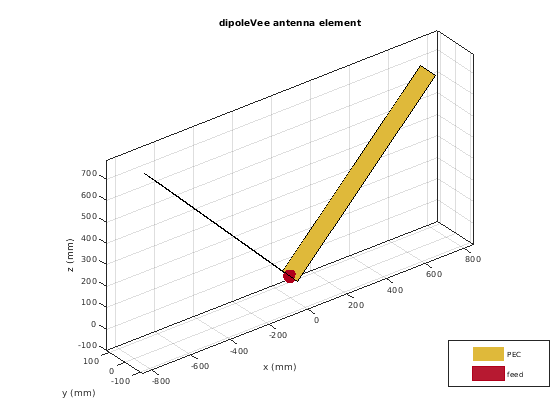

show(antStrip)

Вычислите импеданс V-дипольной антенны. График импеданса показывает, что V-дипольная антенна резонирует в 73 МГц.

freq = linspace(50e6,100e6,51);
impedance(antStrip,freq)

Отобразите сетчатый график антенны. Сетчатый график антенны показывает, что поверхность полосы разделена на треугольники.

figure;
mesh(antStrip)

Создайте проводную модель для V-дипольной антенны

V-дипольная антенна обычно создается с помощью проводов. Используйте wireStack функционируйте, чтобы преобразовать модель полосы в проводную модель. Вы не можете изменить геометрические свойства антенны. Однако можно установить FeedLocation, FeedVoltage, Tilt, и TiltAxis свойства. Обновить геометрические свойства, такие как ArmLength и Width, необходимо преобразовать проводную модель назад в модель полосы.

antwire = wireStack(antStrip)

antwire =
  wireStack with properties:

            Name: 'V-dipole'
    FeedLocation: [-0.1250 0 0.1250]
     FeedVoltage: 1
       FeedPhase: 0
            Tilt: 0
        TiltAxis: [1 0 0]

Как замечено по графику импеданса, поведение проволочной антенны похоже на антенну полосы.

impedance(antwire,freq)

Постройте сетку проводной модели V-дипольной антенны.

figure;
mesh(antwire)

Сетки полосы и проводные модели V-дипольной антенны отличаются. Сетка проводной V-дипольной антенны основана на тонко-проводном приближении, то есть, провод дискретизируется в одномерные проводные сегменты, на которых ток аппроксимирован как полином порядка N. Токи в каждом сегменте получены путем решения набора уравнений N+1 на сегмент, двух уравнений в ребрах сегмента и N-1 уравнений при соответствии с точками, распределенными вдоль сегмента. Сегменты и соответствие с точками отображены в сетчатом графике, чтобы дать полное изображение выбора дискретизации, сделанного, чтобы решить структуру.

Создайте массив проволочных антенн

Чтобы создать массив проволочных антенн, сначала создайте массив элемента каталога. Этот рабочий процесс применяется к линейным и конформным массивам.

Создайте и отобразите трехэлементный V-диполь линейная антенная решетка.

l = linearArray("Element",antStrip,"NumElements",3);
arr = wireStack(l);

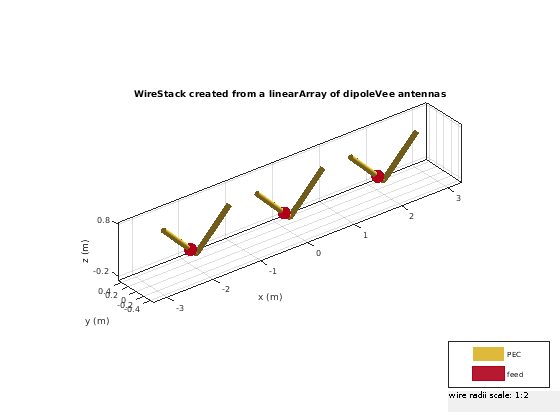

show(arr)

Точка канала проводного V-диполя возмещена небольшим количеством от источника антенны. Это - результат основанного на реализации требования что канал быть помещенным в прямой фрагмент провода. Смещение является примерно 7-проводными радиусами.

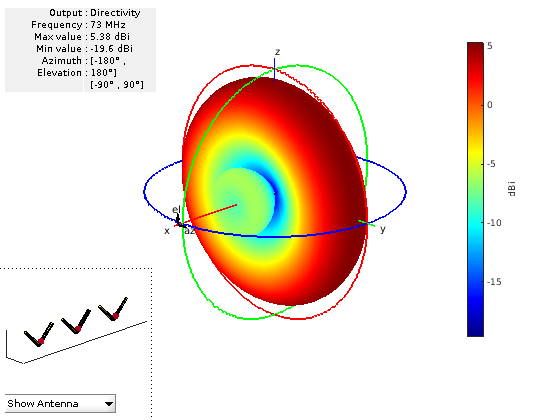

Весь анализ, поддержанный для элементов каталога, поддерживается для проводных массивов. Вычислите диаграмму направленности трехэлементного V-диполя линейная антенная решетка.

pattern(arr,73e6)
